RGBF06D12-502AMLE060-M (Best. Nr. 090558)

Baureihe RGBF...AM 12 mm mechanisch

  • Mit außen liegender Membran
  • Stößelabstand 12 mm
  • Gehäusebauform stehend nach DIN 43697
  • Schutzart IP67 nach IEC 60529
RGBF06D12-502AMLE060-M (Best. Nr. 090558)

Beschreibung

Außen liegende Membran

Die außen liegende Membran schützt die Stößelführung vor Eindringen feinster Stäube (Schleif-, Guss-, Glasstaub usw.) und verhindert somit ein Festsitzen der Stößel. Gleichzeitig kann mit dieser AM-Ausführung das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, wirksam verhindert werden.

Schaltelement

ES 502 ESprungschaltglied 1 Ö + 1 S

LED-Funktionsanzeige

Funktionsanzeige ist für den folgenden Spannungsbereich lieferbar (siehe Zubehör)

LE06012 ... 60 V AC/DC
Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan

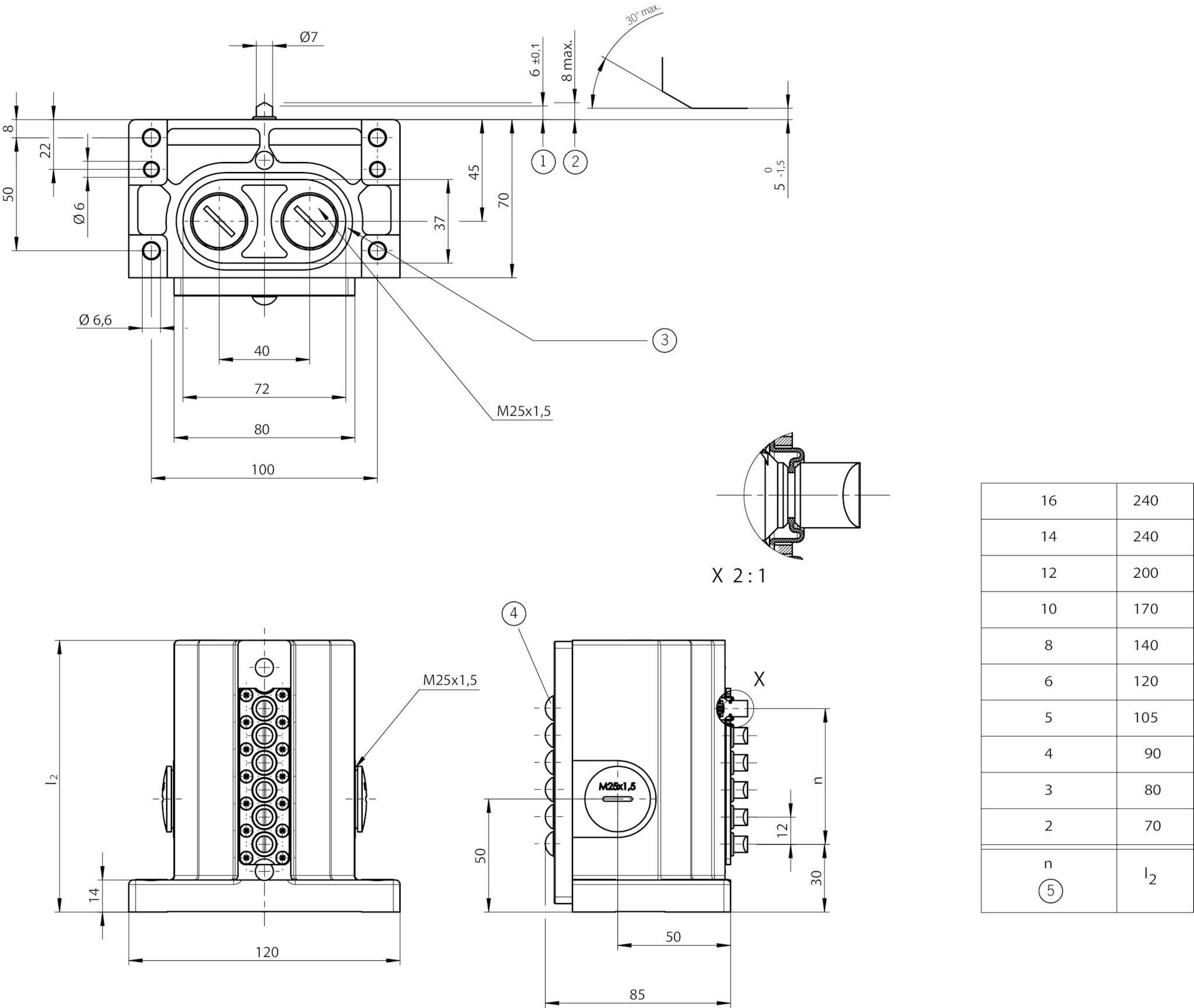

Maßzeichnung

1Schaltpunkt
2Ruhestellung
3Nut für Dichtring
4LED_Anzeige
5Anzahl der Stößel

Anschlussplan

Technische Daten

Zulassungen

Zulassung EAC

Mechanische Werte und Umgebung

Bauform stehend, nach DIN 43697
Gehäusewerkstoff
Gehäuse Aluminium-Druckguss eloxiert
Masse
netto 1,3 kg
Umgebungstemperatur -5 ... 80 °C
Schutzart IP67
Mechanische Lebensdauer 30 x 106
Kontaktwerkstoff Silberlegierung, hauchvergoldet
Schaltprinzip Sprungschaltglied (Schließzeit < 4 ms Prelldauer < 3 ms)
Stößelabstand 12 mm
Einbaulage beliebig
Anzahl Schaltelemente 6
Anzahl Öffner 6
Anzahl Schließer 6
Anschlussart
4 x M25 x 1,5
Anfahrgeschwindigkeit 0,01 ... 20 m/min
Betätigungselement Dachstößel (Schaltpunktgenauigkeit ± 0,002. Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement ES 502 E.)
Betätigungskraft min.20 N

Elektrische Anschlusswerte

thermischer Bemessungsstrom Ith 8 A
Gebrauchskategorie nach EN 60947-5-1
AC-15 6A 230V
DC-13 6A 24V
AC-12 8A 250V
Kurzschlussschutz nach IEC 60269-1 8A gG
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 2,5 kV
Schaltstrom
min. bei DC 12V min.10 mA
Anschlussquerschnitt 0,34 ... 1,5 mm²
Anzeigemodul
AC/DC 60 V 12 ... 60 V LED

Verschiedenes

Zusätzliches Merkmal (Außen liegende Membran = AM. Die außen liegende Membran schützt die Stößelführung zusätzlich. Das Verkleben der Stößel, hauptsächlich hervorgerufen durch stark harzende Kühlschmierstoffe, kann mit dieser AM-Ausführung verhindert werden.)
