SN02D12-502-MC1856 (Best. Nr. 089550)
Inhalte wählen
Baureihe SN... 12 mm mechanisch
- Stößelabstand 12 mm
- Gehäusebauform stehend, kleiner Flansch
- Schutzart IP67 nach IEC 60529

Beschreibung
Schaltelement
ES 502 E | Sprungschaltglied 1 Ö + 1 S |

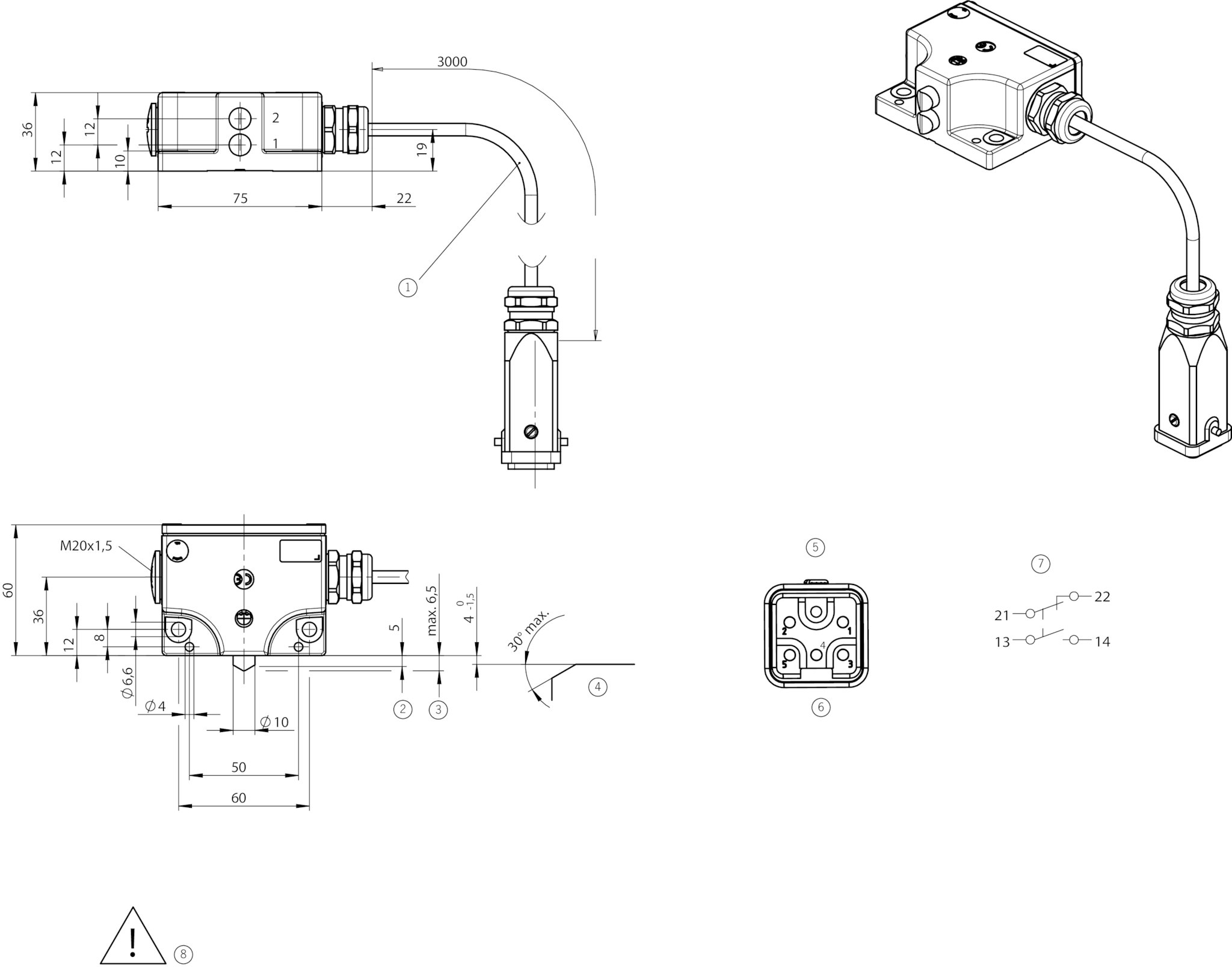

Maßzeichnungen

1 | Leitung 3x0,75 Farbcode DIN 47100 |
2 | Schaltpunkt |
3 | Ruhestellung |
4 | Nocken |
5 | Ansicht Steckseite |
6 | Stift Han Q5/0 Schutzart IP44 |
7 | Schaltelement: ES502E Sprungschaltglied mit 1 Schliesser- und 1 Öffnerkontakt. Doppelunterbrechung, galvanisch getrennte Schaltglieder. |
8 | Gehäuse ohne Schutzleiter! |

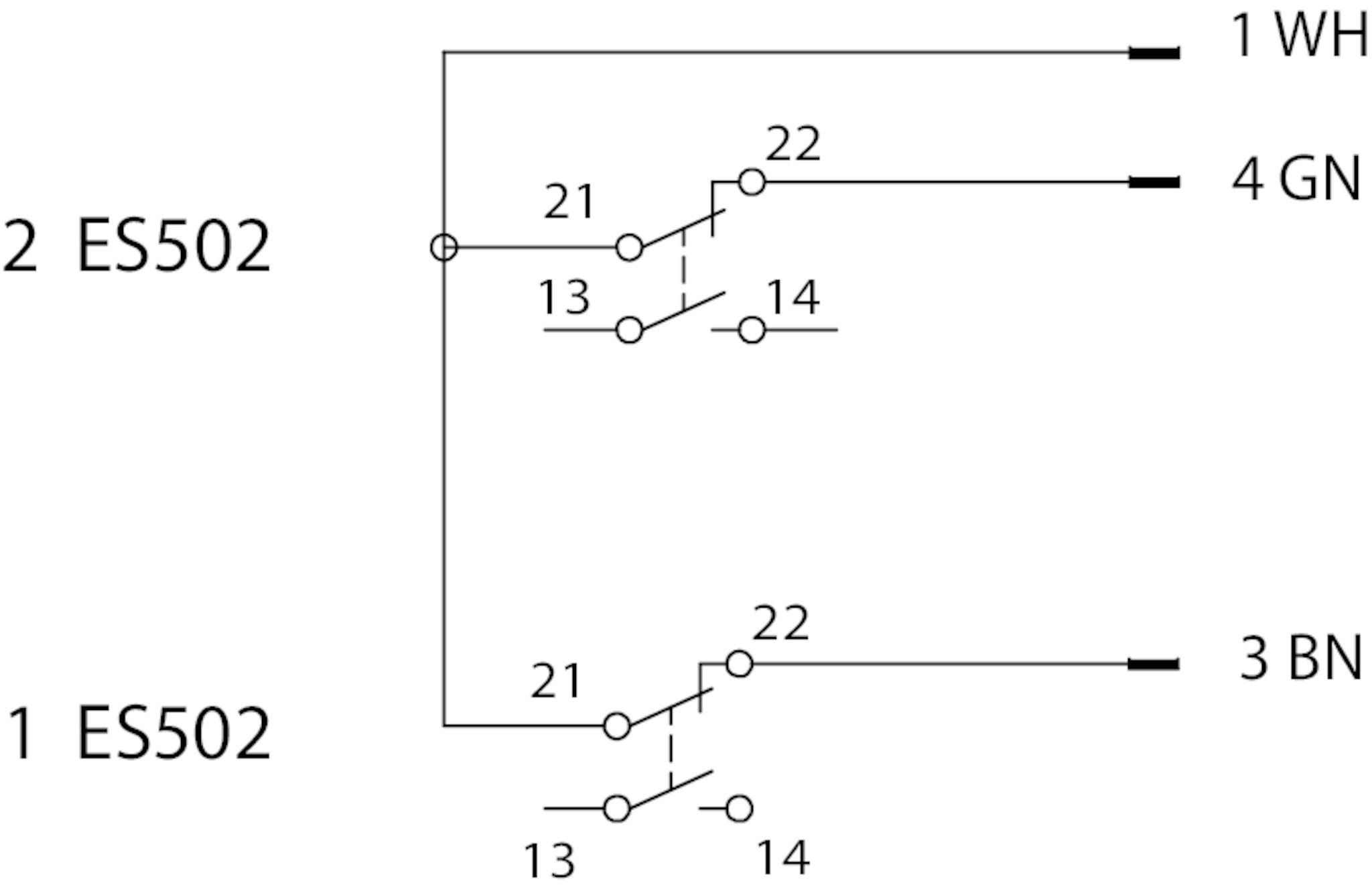

Anschlussbeispiele

Anschlussbeispiele

Technische Daten
Zulassungen



Elektrische Anschlusswerte
Absicherung | max. 8 A gG |
Bemessungsisolationsspannung Ui | 50 V |
Bemessungsstoßspannung Uimp | 2 kV |
Gebrauchskategorie | |
AC-15 | 6A 50V |
DC-13 | 6A 24V |
Schaltstrom | |
min. bei DC 12V | min. 10 mA |
Mechanische Werte und Umgebung
Anfahrgeschwindigkeit | 0.01 ... 40 m/min |
Anschlussart | 1 x Steckverbinder Han Q5/0 (Harting Steckverbinder Han Q5/0, 5 polig, nur Pin 1,3 und 4 belegt, mit Leitung 3000mm (3x0,75mm²). Rechts montiert.) |
Anzahl Öffner | 2 |
Anzahl Schaltelemente | 2 |
Anzahl Schließer | 2 |
Bauform | stehend |
Betätigungselement | Dachstößel |
Betätigungskraft | min. 20 N |
Einbaulage | beliebig |
Lagertemperatur | -25 ... 80 °C |
Mechanische Lebensdauer | 30 x 10⁶ |
Prelldauer | max. 3 ms |
Schaltprinzip | Sprungschaltglied |
Schaltpunktgenauigkeit | ± 0,002 (Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement ES 502 E.) |
Schließzeit | max. 4 ms |
Schutzart | IP67 (nur im gesteckten Zustand, mit dem dazugehörigen Gegenstecker) |
Stößelabstand | 12 mm |
Umgebungstemperatur | -5 ... 80 °C |
Werkstoff | |
Kontakt | Silberlegierung, hauchvergoldet |
Gehäuse | Aluminium-Druckguss eloxiert |
Verschiedenes
C-Nummer | |
C1856 | |
Zusatzangaben | Gehäuse ohne Schutzleiter! (Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransformatoren nach EN IEC 61558-2-6 mit Begrenzung der Ausgangsspannung im Fehlerfall oder durch gleichwertige Isolationsmaßnahmen vom Netz isoliert werden.) |
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 1,6 MB)
Einzeldokumente
Anleitungen
Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
Dok.-Nr.
Version
Sprache
Größe

Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
Dok.-Nr.
2032308
Version
10-08/24
Sprache
Größe
0,5 MB

Betriebsanleitung Präzisions-Reihengrenztaster SN 12/16 mm
Operating instructions Precision Multiple Limit Switches SN 12/16 mm
Mode d’emploi Boîtiers multipistes de précision SN 12/16 mm
Istruzioni di impiego Finecorsa multipli di precisione SN 12/16 mm
Operating instructions Precision Multiple Limit Switches SN 12/16 mm
Mode d’emploi Boîtiers multipistes de précision SN 12/16 mm
Istruzioni di impiego Finecorsa multipli di precisione SN 12/16 mm
Dok.-Nr.
2032308
Version
10-08/24
Sprache
Größe
1,7 MB

Manual de instrucciones Final de carrera múltiple de precisión SN 12/16 mm
Dok.-Nr.
2032308
Version
10-08/24
Sprache
Größe
0,5 MB
Konformitätserklärungen
EU-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe

EU-Konformitätserklärung
Dok.-Nr.
EDC2539628
Version
Sprache
Größe
0,2 MB
UKCA-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe

UKCA-Konformitätserklärung
Dok.-Nr.
EDC20001551
Version
Sprache
Größe
0,1 MB
Sonstige Dokumente
Verkaufsunterlagen
Positionsschalter und Reihengrenztaster
Dok.-Nr.
Version
Sprache
Größe

Positionsschalter und Reihengrenztaster
Dok.-Nr.
157835
Version
01-03/18
Sprache
Größe
4,1 MB

Position Switches and Multiple Limit Switches
Dok.-Nr.
157836
Version
01-03/18
Sprache
Größe
4,1 MB

Interrupteurs de position et boîtiers multipistes
Dok.-Nr.
157837
Version
01-03/18
Sprache
Größe
4,1 MB
Zulassungen und Bescheinigungen
CCC
Dok.-Nr.
Version
Sprache
Größe

CCC
Dok.-Nr.
20001753
Version
Sprache
Größe
0,0 MB
WEEE
Dok.-Nr.
Version
Sprache
Größe

WEEE
Dok.-Nr.
ECO20001806
Version
Sprache
Größe
0,1 MB
c UL us
Dok.-Nr.
Version
Sprache
Größe

c UL us
Dok.-Nr.
Version
Sprache
Größe
0,3 MB
Bestelldaten
Bestellnummer | 089550 |
Artikelbezeichnung | SN02D12-502-MC1856 |
Bruttogewicht | 0,578kg |
Zolltarifnummer | 85365019000 |
ECLASS | 27-27-06-02 Reihenpositionsschalter |
