SN03D08-MC1094 (Best. Nr. 088142)
Inhalte wählen
Baureihe SN... 8 mm mechanisch
- Stößelabstand 8mm
- Gehäusebauform stehend, ohne Flansch
- Schutzart IP67 nach IEC 60529

Beschreibung
Schaltelemente
ES 552 | Sprungschaltglied 1 Wechsler Standardschaltelement |

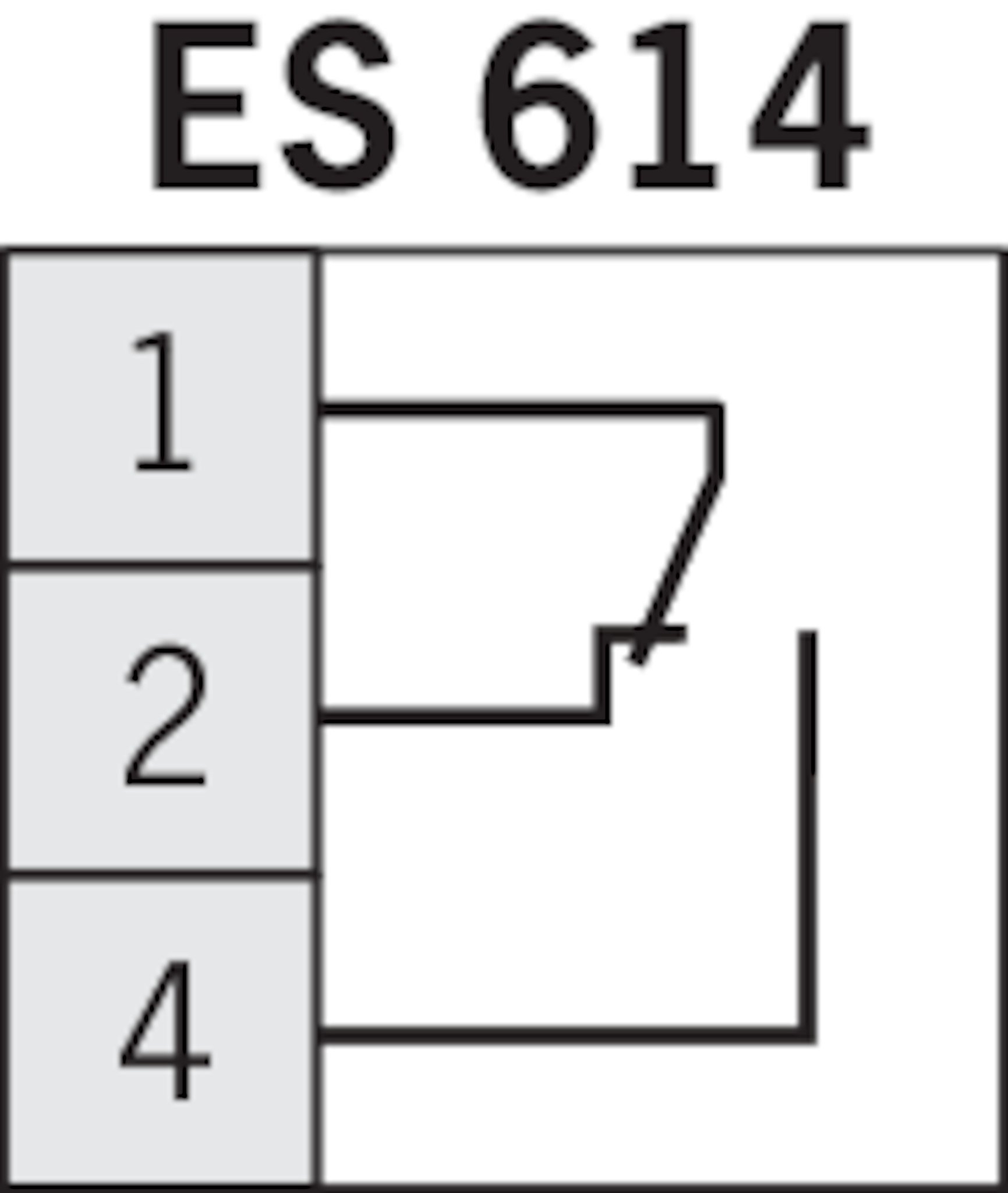

ES 614 | Sprungschaltglied 1 Wechsler geeignet zum Schalten kleiner Ströme |

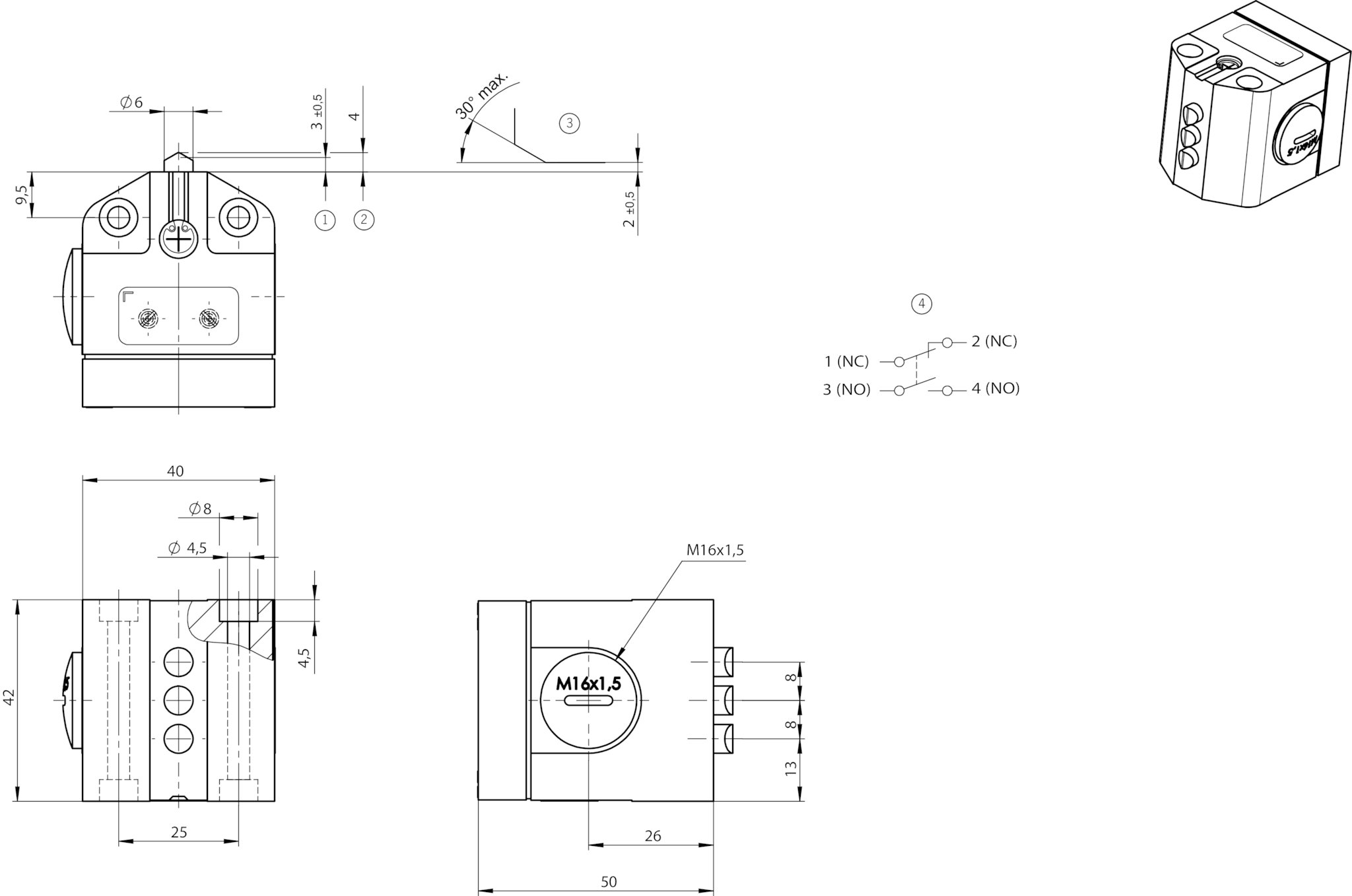

Maßzeichnungen

1 | Schaltpunkt |
2 | max. Ruhestellung |
3 | Nocken |
4 | Schaltelement: ES558 mit Sprungfunktion 1 Schliesser + 1 Öffner |
Anschlussbeispiele

Anschlussbeispiele

Technische Daten
Zulassungen



Elektrische Anschlusswerte
Absicherung | max. 10 A gG |
Anschlussquerschnitt | 0.14 ... 1.0 mm² (Lötanschluss) |
Bemessungsisolationsspannung Ui | 250 V |
Bemessungsstoßspannung Uimp | 2.5 kV |
Gebrauchskategorie | |
DC-13 | 3A 24V |
AC-15 | 4A 230V |
Schaltstrom | |
min. bei DC 5V | min. 10 mA |
thermischer Bemessungsstrom Ith | 10 A |
Mechanische Werte und Umgebung
Anfahrgeschwindigkeit | 0.01 ... 20 m/min |
Anschlussart | 2 x M16 x 1,5 |
Anzahl Öffner | 3 |
Anzahl Schaltelemente | 3 |
Anzahl Schließer | 3 |
Bauform | stehend |
Betätigungselement | Dachstößel |
Betätigungskraft | 15 ... 20 N |
Einbaulage | beliebig |
Lagertemperatur | -25 ... 80 °C |
Mechanische Lebensdauer | 10 x 10⁶ |
Schaltprinzip | Sprungschaltglied |
Schaltpunkt | 2.5 ... 3 ... 3.5 |
Schaltpunktgenauigkeit | ± 0,02 (Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement.) |
Schutzart | IP67 |
Stößelabstand | 8 mm |
Umgebungstemperatur | -5 ... 80 °C |
Werkstoff | |
Gehäuse | Aluminium-Druckguss eloxiert |
Kontakt | Reinsilber (Ag) |
Verschiedenes
C-Nummer | |
C1094 |
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 2,4 MB)
Einzeldokumente
Anleitungen
Betriebsanleitung Präzisions-Reihengrenztaster GL, GS, SB, SN 8 mm
Dok.-Nr.
Version
Sprache
Größe

Betriebsanleitung Präzisions-Reihengrenztaster GL, GS, SB, SN 8 mm
Dok.-Nr.
2076050
Version
07/24
Sprache
Größe
0,4 MB

Betriebsanleitung Präzisions-Reihengrenztaster GL, GS, SB, SN 8 mm
Operating instructions Precision Multiple Limit Switches GL, GS, SB, SN 8 mm
Operating instructions Precision Multiple Limit Switches GL, GS, SB, SN 8 mm
Dok.-Nr.
2076050
Version
07/24
Sprache
Größe
0,8 MB

Mode d’emploi Boîtiers multipistes de précision GL, GS, SB, SN 8 mm
Dok.-Nr.
2076050
Version
07/24
Sprache
Größe
0,4 MB

Manual de instrucciones Final de carrera múltiple de precisión GL, GS, SB, SN 8 mm
Dok.-Nr.
2076050
Version
07/24
Sprache
Größe
0,4 MB

Istruzioni di impiego Finecorsa multipli di precisione GL, GS, SB, SN 8 mm
Dok.-Nr.
2076050
Version
07/24
Sprache
Größe
0,4 MB
Konformitätserklärungen
EU-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe

EU-Konformitätserklärung
Dok.-Nr.
EDC2539628
Version
Sprache
Größe
0,2 MB
UKCA-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe

UKCA-Konformitätserklärung
Dok.-Nr.
EDC20001551
Version
Sprache
Größe
0,1 MB
Sonstige Dokumente
Verkaufsunterlagen
Positionsschalter und Reihengrenztaster
Dok.-Nr.
Version
Sprache
Größe

Positionsschalter und Reihengrenztaster
Dok.-Nr.
157835
Version
01-03/18
Sprache
Größe
4,1 MB

Position Switches and Multiple Limit Switches
Dok.-Nr.
157836
Version
01-03/18
Sprache
Größe
4,1 MB

Interrupteurs de position et boîtiers multipistes
Dok.-Nr.
157837
Version
01-03/18
Sprache
Größe
4,1 MB
Zulassungen und Bescheinigungen
CCC
Dok.-Nr.
Version
Sprache
Größe

CCC
Dok.-Nr.
20001753
Version
Sprache
Größe
0,0 MB
WEEE
Dok.-Nr.
Version
Sprache
Größe

WEEE
Dok.-Nr.
ECO20001806
Version
Sprache
Größe
0,1 MB
c UL us
Dok.-Nr.
Version
Sprache
Größe

c UL us
Dok.-Nr.
Version
Sprache
Größe
0,3 MB
Bestelldaten
Bestellnummer | 088142 |
Artikelbezeichnung | SN03D08-MC1094 |
Bruttogewicht | 0,164kg |
Zolltarifnummer | 85365019000 |
ECLASS | 27-27-06-02 Reihenpositionsschalter |
