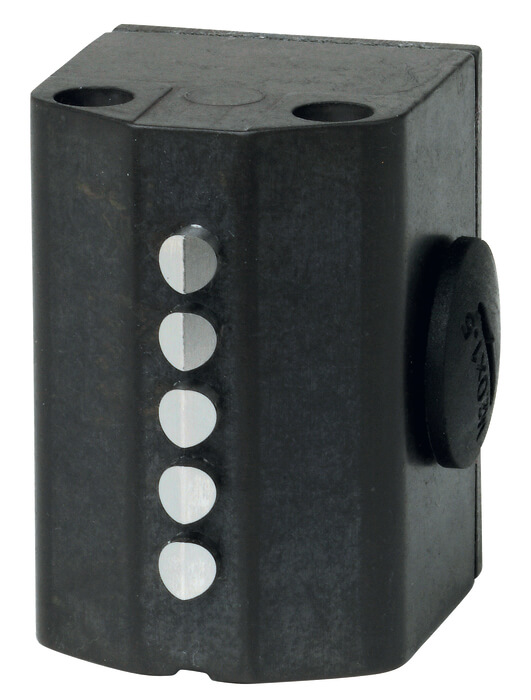

SN03R08-552-M (Best. Nr. 085907)

Baureihe SN... 8 mm mechanisch

  • Stößelabstand 8 mm
  • Gehäusebauform stehend, ohne Flansch
  • Schutzart IP67 nach IEC 60529
SN03R08-552-M (Best. Nr. 085907)

Beschreibung

Schaltelement

ES 552Sprungschaltglied 1 Wechsler Standardschaltelement
Maßzeichnung
Maßzeichnung
ES 552
ES 552

Maßzeichnung

Maßzeichnung
1Schaltpunkt
2Ruhestellung
3Nocken
4n Anzahl der Stößel

ES 552

ES 552

Technische Daten

Zulassungen

Zulassung EAC

Mechanische Werte und Umgebung

Bauform stehend
Gehäusewerkstoff
Gehäuse Aluminium-Druckguss eloxiert
Masse
netto 0,15 kg
Umgebungstemperatur -5 ... 80 °C
Schutzart IP67
Mechanische Lebensdauer 10 x 106
Kontaktwerkstoff Silberlegierung, galvanisch vergoldet
Schaltprinzip Sprungschaltglied (Prelldauer ≤ 2 ms)
Stößelabstand 8 mm
Einbaulage beliebig
Anzugsdrehmoment
Schraubanschluss Schaltelement max.0,2 Nm Innensechskant SW 1,3mm
Anzahl Schaltelemente 3
Anzahl Wechsler 3
Anschlussart
2 x M16 x 1,5
Anfahrgeschwindigkeit 0,01 ... 50 m/min (Die angegebene Anfahrgeschwindigkeit gilt in Verbindung mit EUCHNER Steuernocken nach DIN 69639.)
Betätigungselement
Gleitlager Rollenstößel (Schaltpunktgenauigkeit ± 0,05. Die reproduzierbare Schaltpunktgenauigkeit bezieht sich auf den axialen Weg des Stößels und dem mit ca. 2000 Schaltspielen eingefahrenen Schaltelement ES 552.)
Betätigungskraft min.15 N

Elektrische Anschlusswerte

thermischer Bemessungsstrom Ith 6 A
Gebrauchskategorie nach EN 60947-5-1
AC-15 2A 230V
DC-13 2A 24V
Kurzschlussschutz nach IEC 60269-1 6A gG
Bemessungsisolationsspannung Ui 250 V
Bemessungsstoßspannungsfestigkeit Uimp 2,5 kV
Schaltstrom
min. bei DC 24V min.10 mA
Anschlussquerschnitt 0,14 ... 1,0 mm²
