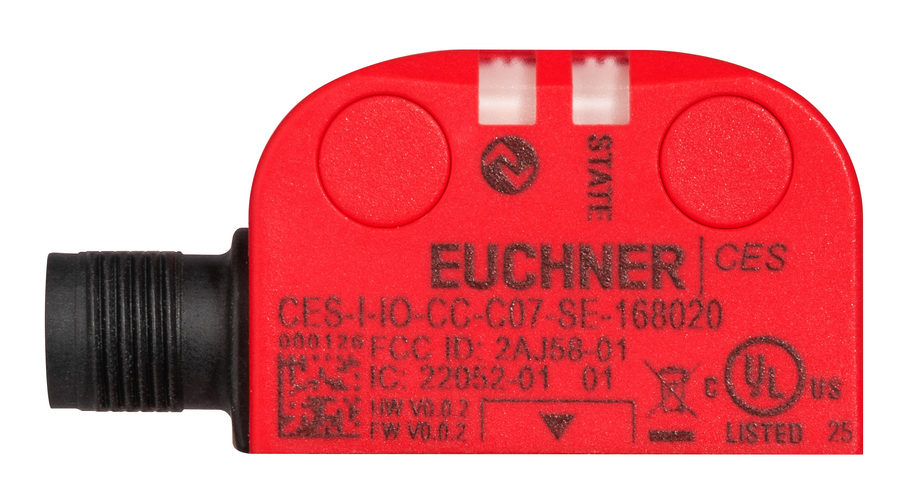

CES-I-IO-CC-C07-SE-168020 (Best. Nr. 168020)

Sicherheitsschalter CES-I-IO-.-C07-…, RFID, IO-Link Safety

  • IO-Link Safety Schnittstelle
  • Codierung über IO-Link Safety Setup wählbar
  • Sichere Identifikation und Übertragung der Betätigernummer
CES-I-IO-CC-C07-SE-168020 (Best. Nr. 168020)

Beschreibung

Anfahrrichtung und Einbauposition

Zulässige Einbauposition für Betätiger CES‑A‑BTN‑C07‑… und A-FLX-C07-04-…

Zulässige Einbaupositionen für Betätiger A-C11-01-… und A-FLX-C11-05-…

Anschlussbelegung

Steckverbinder (Ansicht auf Steckseite)PINBezeichnungFunktion

1L+Spannungsversorgung durch IO-Link Safety Master (+)
2-n.c.
3L-Spannungsversorgung durch IO-Link Safety Master (-)
4C/QKommunikationsanschluss IO-Link
5-n.c.

Lieferumfang

  • Abdeckkappen für die Befestigungsbohrungen

Erforderliches Zubehör

Betätiger ist nicht im Lieferumfang enthalten.

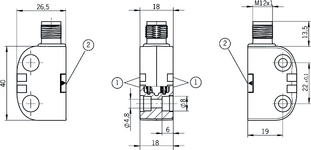

Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan

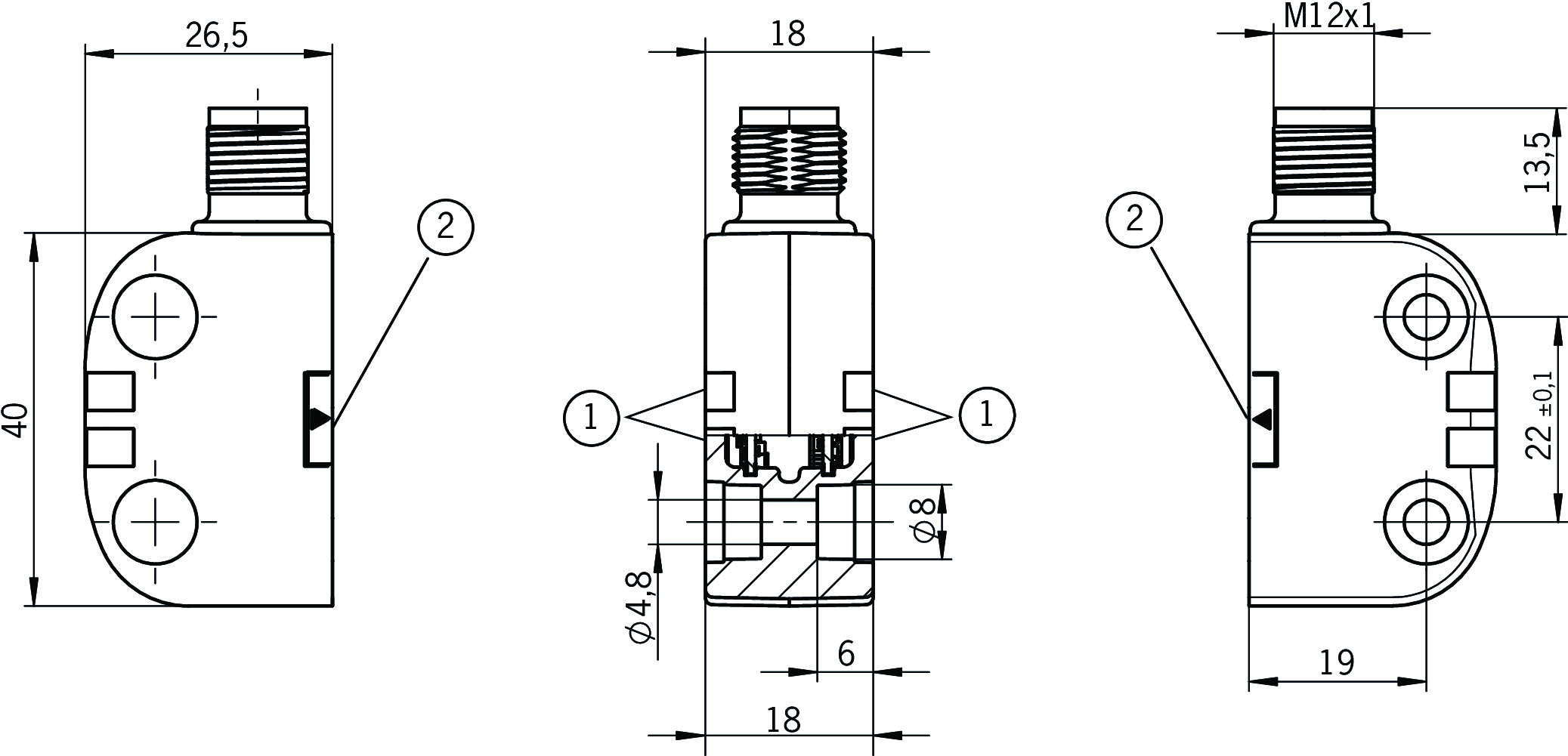

Maßzeichnungen

Maßzeichnungen
1LEDs
2aktive Fläche

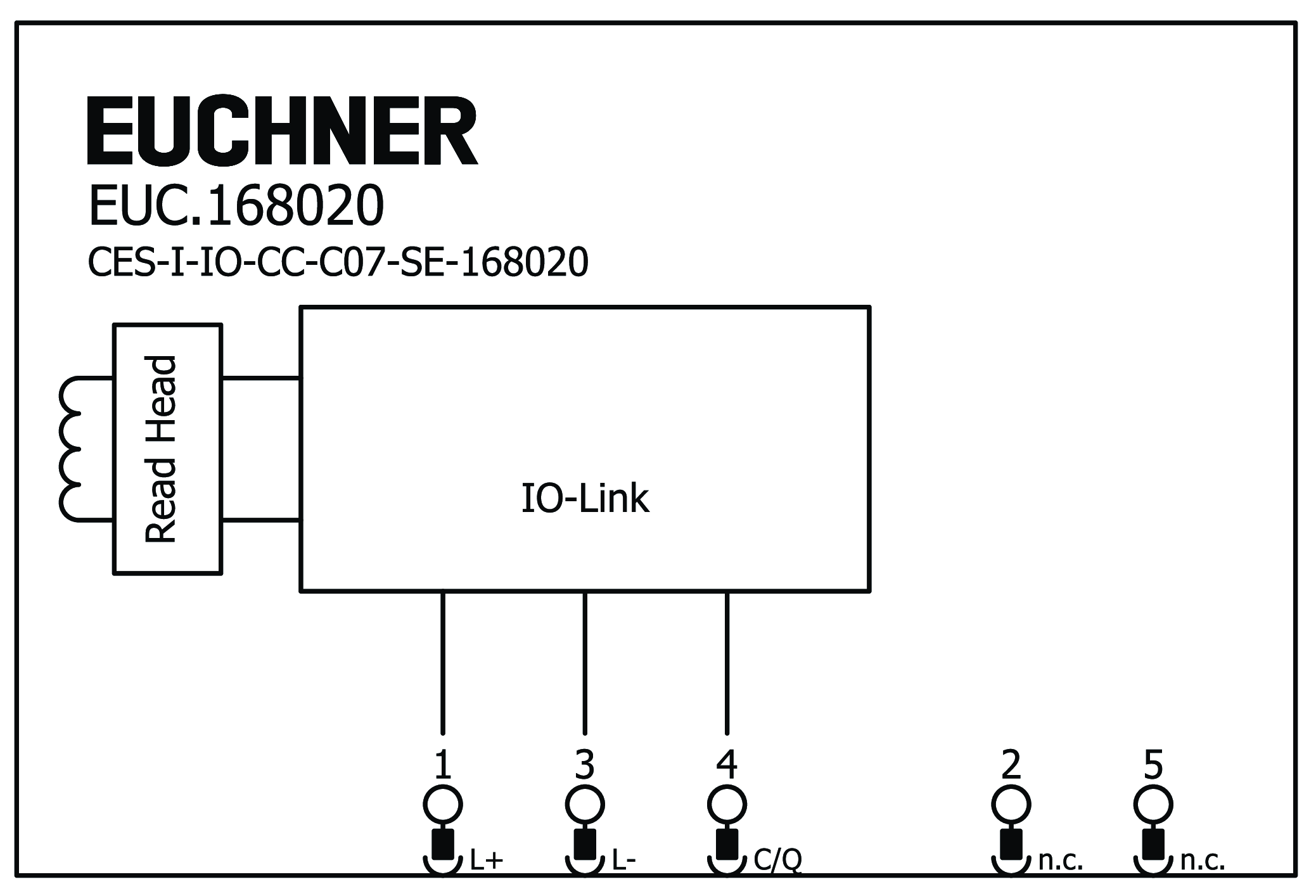

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

ECOLAB__CES C07

Arbeitsbereich

Wiederholgenauigkeit R 10 %

Elektrische Anschlusswerte

Absicherung
extern (Betriebsspannung) 0.25 ... 8 A
bedingter Bemessungskurzschlussstrom 100 A
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
EMV-Schutzanforderungen gemäß EN IEC 60947-5-3
Minimale Zykluszeit 10 ms
Schutzklasse III
Stromaufnahme max. 30 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Abmessungen 40 x 26,5 x 18
Anschlussart M12-Steckverbinder, 5-polig Class A
Anzugsdrehmoment max. 0.8 Nm
Bereitschaftsverzögerung 1 s
Betriebshöhe max. 4 000 m
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Montageabstand
zwischen Schaltern min. 50 mm
Montageart nichtbündig auf Metall
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65/IP67/IP69/IP69K
Umgebungstemperatur
bei UB = 24 V DC -25 ... 70 °C
Werkstoff
Gehäuse Kunststoff, PBT-PC-GF30

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Position des BetätigersPL e31.42x10-9420 y
Sicheres Übertragen der BetätigernummerPL e31.42x10-9420 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen
Zusätzliches Merkmal Abdeckkappen im Lieferumfang enthalten

Interface

Datenrate COM2 (38,4 kBit/s)
Datenschnittstelle IO-Link
OFDT (One fault delay time) max. 75 ms entspricht der Risikozeit nach EN 60947-5-3
IO-Link Version 1.1
IO-Link Safety Version 1.1.4
Minimale Zykluszeit 10 ms
Prozessdatenlänge Ausgang 7 Byte
Prozessdatenlänge Eingang 10 Byte
SIO-Mode Nein
WCDT (Worst case delay time) max. 75 ms

In Kombination mit Betätiger CES-A-BDN-06-158210

Einschaltabstand
Einbauposition D 7 mm
Einbauposition A 16 mm
Einbauposition C 8 mm
Einbauposition B 11 mm
Gesicherter Ausschaltabstand sar
in x-Richtung / Einbauposition A max. 24 mm
in x-Richtung / Einbauposition C max. 21 mm
Gesicherter Schaltabstand sao
in x-Richtung / Einbauposition C min. 6 mm
in x-Richtung / Einbauposition A min. 13 mm

In Kombination mit Betätiger CES-A-BTN-C07-156230

Einschaltabstand
Einbauposition A + B 13 mm
Einbauposition C + D 7 mm
Gesicherter Ausschaltabstand sar
in x-Richtung / Einbauposition A + B max. 20 mm
in x-Richtung / Einbauposition C + D max. 17 mm
Gesicherter Schaltabstand sao
in x-Richtung / Einbauposition C min. 3 mm
in x-Richtung / Einbauposition B min. 9 mm
in x-Richtung / Einbauposition D min. 2 mm
in x-Richtung / Einbauposition A min. 10 mm

In Kombination mit Betätiger CES-A-BDN-06-158210, CES-A-BTN-C07-156230

Schalthysterese 1 ... 2 mm

In Kombination mit Betätiger A-C11-01-175934, A-FLX-C11-05-N001-176142

Einschaltabstand
Einbauposition A 6,5 mm (auf Stahl)
Einbauposition B 5 mm (auf Stahl)
Gesicherter Ausschaltabstand sar
Einbauposition A + B max. 15 mm
Gesicherter Schaltabstand sao
Einbauposition A min. 4 mm
Einbauposition B min. 2 mm (nur bis 0°C)

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 1,0 MB)

Einzeldokumente

Sonstige Dokumente

Bestelldaten

Bestellnummer 168020
Artikelbezeichnung CES-I-IO-CC-C07-SE-168020
Bruttogewicht 0,055kg
Zolltarifnummer 85365019000
ECLASS 27-27-24-03 Sicherheitsgerichteter Transponderschalter
