CET2-AX-LRA-00-50X-SC (Best. Nr. 109932)

Lesekopf CET2-AX-..., 2 Steckverbinder M8, mit Zuhaltung und Zuhaltungsüberwachung

  • Lesekopf mit Zuhaltung
  • Zuhaltekraft bis zu 6500 N
  • Bis Kategorie 4 / PL e nach EN ISO 13849-1
  • Mit 2 Steckverbinder M8
  • 2 LEDs (1 frei belegbar)
  • Anfahrrichtung A (Auslieferungszustand)
CET2-AX-LRA-00-50X-SC (Best. Nr. 109932)

Beschreibung

Anfahrrichtung

Abbildung

Abbildung

Horizontal

Umstellbar in 90°-Schritten

Magnetbetriebsspannung

  • DC 24 V +10%, -15%

Zuhaltungsart

CET2Arbeitsstromprinzip Zuhaltung durch Magnetkraft. Aktivierung der Zuhaltung durch Anlegen von Spannung am Zuhaltemagnet.

LED-Funktionsanzeige

LED rotleuchtet bei eingeschaltetem Magnet
LED grünfrei belegbar

Kategorie nach EN ISO 13849-1

Wichtig: Die Kategorie nach EN ISO 13849-1 ist abhängig vom verwendeten Auswertegerät und von der Einbaulage.

Abbildung

Abbildung

Hinweise

  • Für den Anschluss werden spezielle Anschlussleitungen von EUCHNER benötigt. Bitte bei der Bestellung berücksichtigen!
  • Das Gerät darf nur in Verbindung mit dem Betätiger CET-A-... betrieben werden. Der Betätiger muss separat bestellt werden.

Hilfsentriegelung

Dient zum Entsperren der Zuhaltung mit Hilfe von Werkzeug. Zur Sicherung gegen Manipulation muss die Hilfsentriegelung versiegelt werden (z.B. durch Sicherungslack).

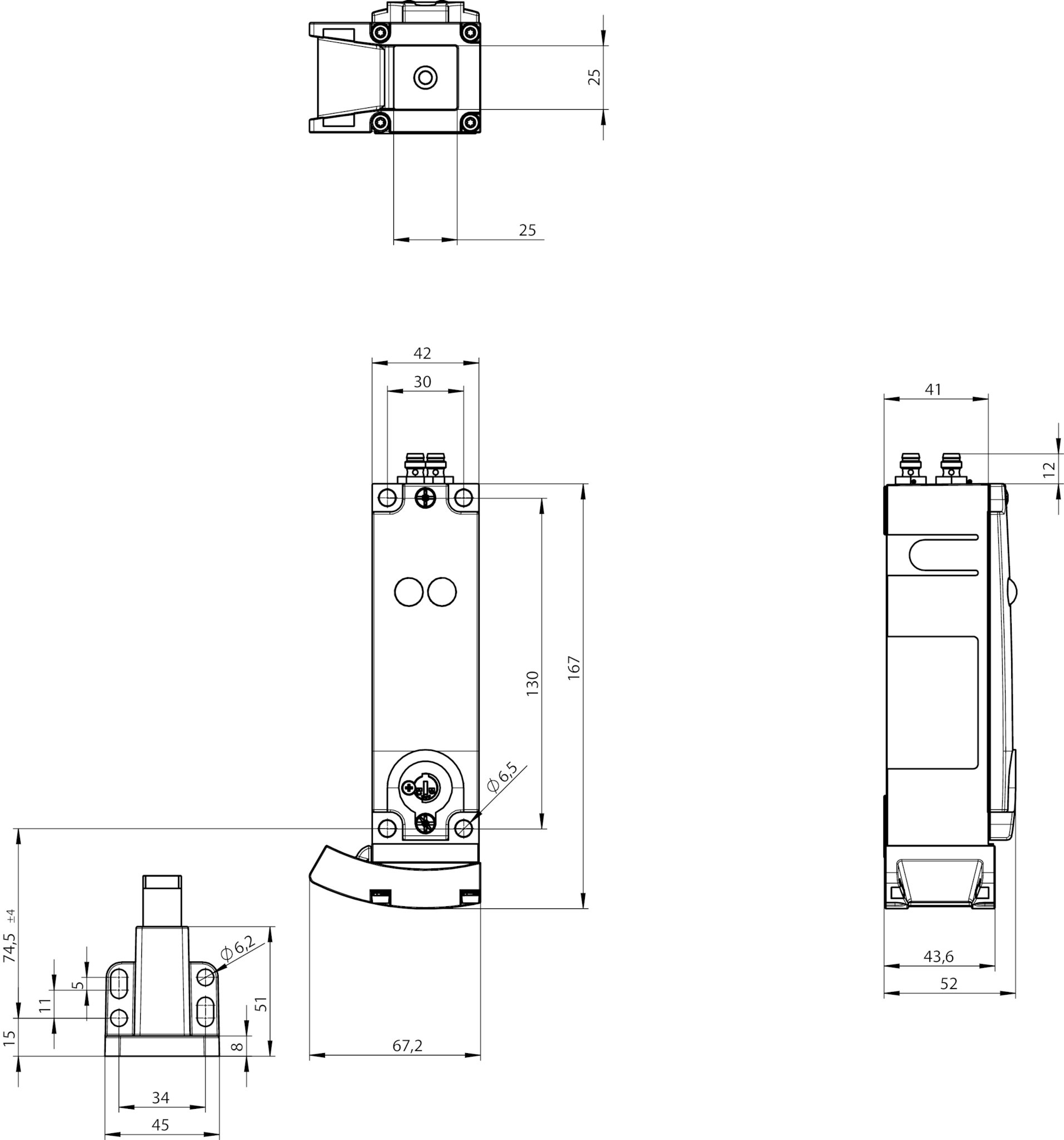

Maßzeichnung
Maßzeichnung
Blockschaltbild
Blockschaltbild

Maßzeichnung

Maßzeichnung

Blockschaltbild

Blockschaltbild

Technische Daten

Zulassungen

Zulassung EACRichtlinie CEZulassung DGUV

Mechanische Werte und Umgebung

Gehäusewerkstoff
Rampe nicht rostender Stahl
Sicherheitsschalter Aluminiumdruckguss
Masse
netto 1 kg
Umgebungstemperatur
bei UB = 24V DC -20 ... 55 °C
Schutzart IP67 (mit verschraubtem Steckverbinder)
Mechanische Lebensdauer 1 x 106
Einbaulage beliebig (vorzugsweise Kopf nach unten)
Freiheitsgrad
X ±5 mm
Y ±5 mm
Z ±4 mm
Schaltfrequenz 1 Hz (je nach verwendetem Auswertegerät kann dieser Wert abweichen. Siehe Systemdokumentation des verwendeten Auswertegeräts.)
Anschlussart 2 Steckverbinder M8, 4polig und 3polig
Anfahrgeschwindigkeit max.20 m/min
Zuhaltungsprinzip Arbeitsstromprinzip
Zuhaltekraft Fmax 6500 N
Zuhaltekraft FZh 5000 N

Elektrische Anschlusswerte

Betriebsspannung DC
LED 24 V DC -15% ... 15% verpolsicher
Stromaufnahme
ICM 450 mA Magnet
LED max.6 mA
Magnetbetriebsspannung DC
UCM 24 V DC -15% ... +10% verpolsicher, geregelt, Restwelligkeit < 5 %, PELV
Bemessungsisolationsspannung Ui 50 V
Bemessungsstoßspannungsfestigkeit Uimp 0,8 kV
Anschlussleistung
Magnet 11 W
Magnet-Einschaltdauer ED 100 %
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Schutzklasse
EN IEC 61140 III
