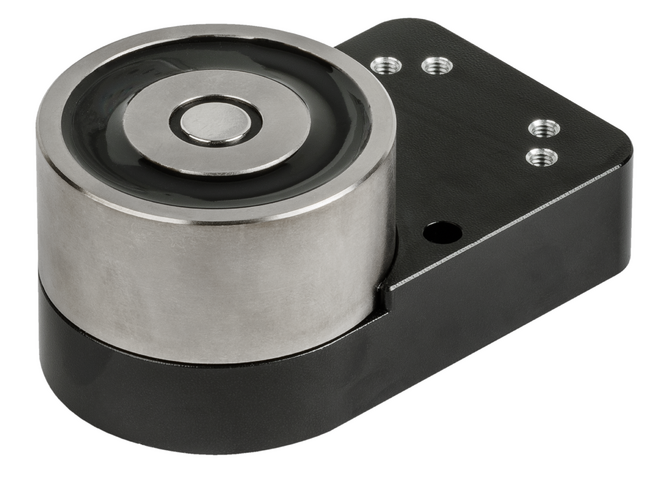

CEM-M2-C60-PZ-SE-161320 (Best. Nr. 161320)

Variable Magnetzuhaltung CEM-C60 mit Permanentmagnet, Steckverbinder links

  • Magnetzuhaltung für den Prozessschutz
  • Zuhaltemagnet mit Zuhaltekraft von 650 N
  • Funktionserweiterung für Sicherheitsschalter CES-C04 / CES-C07
  • Flexibilität durch eine große Auswahl an Sicherheitsschaltern
  • Höchstes Sicherheitsniveau PL e / Kategorie 4 für die Erkennung der Türstellung
  • Transpondercodierung ermöglicht hohen Manipulationsschutz
  • Einfacher Anschluss des Elektromagneten über M12 Steckverbinder, 5-polig
  • Gelbe LED, zur Anzeige Spannung am Magnet
  • Vernickelte Magnetoberfläche mit hoher Korrosionsbeständigkeit
  • Integrierter Permanentmagnet, 30 N Rastkraft
CEM-M2-C60-PZ-SE-161320 (Best. Nr. 161320)

Beschreibung

Anfahrrichtung


Horizontal

Zuhaltungsart

CEM‑M2Zuhaltung durch Energie EIN betätigt und durch Energie AUS entsperrt.

Kombinationen

Zuhaltemagnet

Sicherheitsschalter

Betätiger

Anwendung

Masszeichnung
Masszeichnung
Anschlussplan
Anschlussplan
Anschlussplan
Anschlussplan

Masszeichnungen

Masszeichnungen
1Permanentmagnet
2Bei dargestellter Einbaulage: Leitungsabgang links oder rechts

Anschlussbeispiele

Anschlussbeispiele

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/5

Arbeitsbereich

Mittenversatz
Magnet -2.5 ... +2.5 mm
Transpondererkennung (typischer Wert bei Raumtemperatur) -10 ... +10 mm

Elektrische Anschlusswerte

Anschlussleistung 2.4 W
Betriebsspannung DC
UCM 24 V DC -15% ... +10%
Magnet-Einschaltdauer ED 100 %
Stromaufnahme 100 mA

Mechanische Werte und Umgebung

Anschlussart M12, 5-polig
Einbaulage beliebig
Haftkraft
durch Permanentmagnet 30 N 0 ... +15
Mechanische Lebensdauer
bei Verwendung als Türanschlag und 1 Joule Aufprallenergie 1 x 10⁶
Schutzart IP65/IP67
Umgebungstemperatur -25 ... +50 °C
Werkstoff
Magnet Stahl, vernickelt
Gehäuse Aluminium
Zuhaltekraft F
(nicht überwacht, in axialer Richtung) bei UCM=24V 650 N
Zuhaltungsprinzip Arbeitsstromprinzip

In Kombination mit Sicherheitsschalter CES-I-BP-M-C07-SB-160076, CES-I-BP-U-C07-SB-160080, CES-I-BR-U-C07-SA-157920, CES-I-BP-M-C07-SI-162813, CES-I-BP-U-C07-SI-162815, CES-I-BR-M-C07-SA-156233, CES-I-BR-S-C07-SA-165914

Gesicherter Ausschaltabstand sar max. 17 mm
Gesicherter Schaltabstand sao
bei Mittenversatz m=0 min. 2 mm

In Kombination mit Sicherheitsschalter CES-I-AP-U-C04-USI-115150, CES-I-AP-U-C04-SK-115324, CES-I-AP-U-C04-USB-116502, CES-I-AP-U-C04-U05-116503, CES-I-AP-U-C04-U10-116504, CES-I-AP-U-C04-U20-116505, CES-I-AP-M-C04-USI-117323, CES-I-AP-M-C04-USB-117324, CES-I-AP-M-C04-SK-117325, CES-I-AP-M-C04-U05-117328, CES-I-AP-M-C04-U10-117329, CES-I-AP-M-C04-U20-117330, CES-I-AR-U-C04-SG-119469, CES-I-AR-U-C04-U05-119470, CES-I-AR-U-C04-U10-119471, CES-I-AR-U-C04-U20-119472, CES-I-AR-U-C04-USA-119473, CES-I-AR-M-C04-SG-119474, CES-I-AR-M-C04-U05-119475, CES-I-AR-M-C04-U10-119476, CES-I-AR-M-C04-U20-119477, CES-I-AR-M-C04-USA-119479, CES-I-AP-M-C04-USI-160832, CES-I-AR-F-C04-SG-161679, CES-I-AP-M-C04-USI-162592

Gesicherter Ausschaltabstand sar max. 40 mm
Gesicherter Schaltabstand sao
bei Mittenversatz m=0 min. 5 mm
