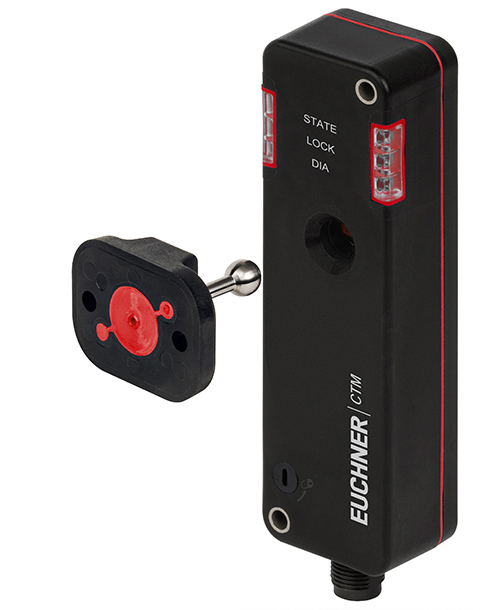

安全スイッチ CTM-BP

多用途に使用可能

CTMは、機械やシステムの小さなセーフティゲートやフラップを確実に固定します。統合されたガードロックとガードロック監視により、プロセス保護と人員保護の両方に使用できます。
コンパクトな設計により、セーフティガードの省スペース設置が可能です。非常に頑丈なプラスチックハウジングと高い保護等級IP 65 / IP 67 / IP 69 / IP 69Kにより、CTMはほとんどすべての産業用途に対応します。
滑らかな表面、丸みを帯びたエッジ、洗浄剤に耐性のある材質により、CTMは特に食品産業や包装産業での使用に適しています。

組み立てと機能性

CTMは、安全スイッチとアクチュエータの2つのコンポーネントで構成されています。設置の際、セーフティスイッチは固定部に、アクチュエータはセーフティガードの可動部に取り付けられます。寸法が小さい（120mm x 36mm x 25mm）ため、どのような機械設計にも簡単に組み込むことができます。
革新的なボールアクチュエータにより、最小ドア半径150mmから実現可能です。内蔵されたラッチ力（25/50 N）は、扉が閉じていない時に不意に開くのを効果的に防止します。
セーフティガードが閉じられると、アクチュエータはセーフティスイッチの開口部に移動します。アクチュエータに内蔵されたトランスポンダチップが認識され、ガードロックが作動すると、安全出力がオンになります。内蔵された誤閉鎖防止機能により、アクチュエータがガードロック開口部に完全に収納されていない場合、安全出力が誤って作動することはありません。
