BETAETIGER-Z-G/V25 (注文番号 074411)

安全スイッチ NZ.VZ、NZ.VZ.VS、TZ 用アクチュエーター

  • アクチュエーターごとに 2 個のステンレススチール製安全ネジ
  • 梱包単位 25 個
BETAETIGER-Z-G/V25 (注文番号 074411)

説明

ストレートアクチュエーター

ストレート・アクチュエーターは、ドア半径が 1,000 mm を超えるスライド・ドアやヒンジ付きドアに使用されます。アクチュエーターのネジ外れを安全ネジが防止します。付属のセーフティ・ネジは通常工具で取り付けできますが、取り外すことはできません。

オーバートラベル付きアクチュエーター

4 mm

通常の遊びのドア用

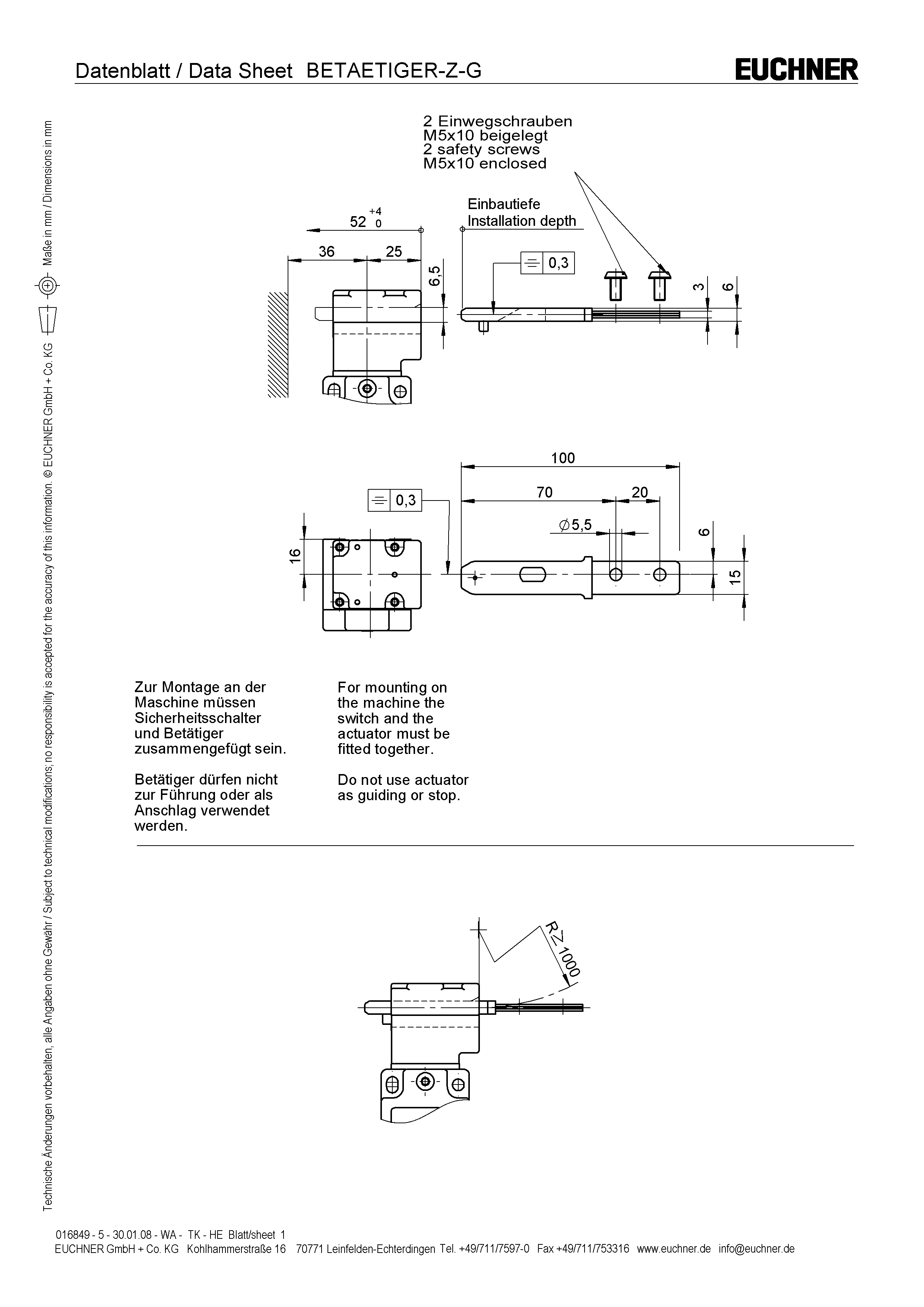

寸法図
寸法図

寸法図

寸法図

技術データ

機械的価値と環境

保管温度 -25 ... 70 °C
オーバートラベル max. 4 mm
ドア半径 min. 1000 mm
素材
ネジ ステンレス鋼
アクチュエーター 亜鉛メッキ・スチール
被覆 プラスチック

その他

挿入ファンネルの有用性 いいえ

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 0,1 MB)

発注データ

注文番号 074411
品目指定 BETAETIGER-Z-G/V25
総重量 1,392kg
関税番号 85389099990
ECLASS 27-27-26-06 Actuator for safety-related position switch
