RIEGEL TZ-AF (注文番号 076200)

エスケープ・リリース付き安全スイッチ TZ 用エスケープ・リリース付きボルツ TZ-AF

  • スチール・ボルツ
  • 右側ヒンジドア用
  • エスケープリリース
  • 危険ゾーンからのエスケープ・リリース用のレバー
  • ディテント・ノブ、開位置
  • 南京錠を用いて開位置でロックできます
  • アクチュエーターとスイッチ・ブラケットが含まれます
RIEGEL TZ-AF (注文番号 076200)

説明

利点

  • 頑丈な構造
  • 標準アルミニウム・プロファイルやマシンカバーにネジにて簡単取り付け
  • 容易な識別のために黄色を使用
  • 追加のドア・ハンドル不要

特殊仕様

  • ディテント機構付きボルツ
  • このボルツは開位置で固定され、ボルツが不意に閉じるのを防止します。

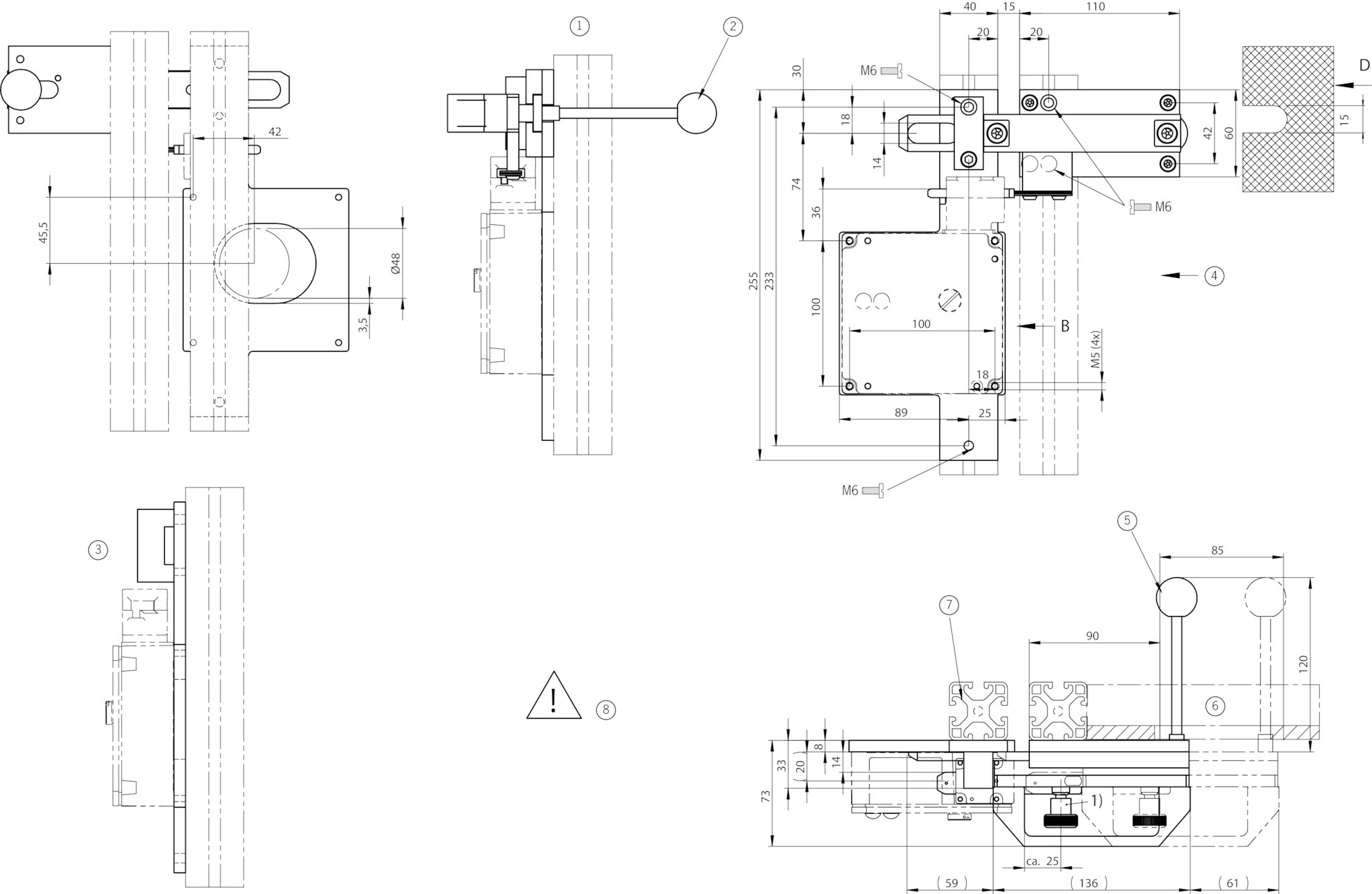

寸法図
寸法図

寸法図

寸法図
1図 D
1)ディテント機構付きボルツ: 開位置で固定されます (ボルツが不意に閉じるのを防止します)。ディテント・ノブを引き上げてロック解除します。
2エスケープリリース
3図 B
4安全スイッチ TZ アプローチ方向 A
5緩い状態で同梱
6右ヒンジドア
7セーフティ・ガード・フレーム 40×40
8スイッチに対するエスケープリリースの作動時には、アクチュエーターは、(ドアへの負荷またはボルツ上のレバーの引き込みが原因の) 引張荷重にさらしてはなりません。

技術データ

機械的価値と環境

アプローチ方向 A
取り付け可能な安全スイッチの数 1
エスケープリリース yes
素材
ハンドル プラスチック
ガイド・ストリップ プラスチック
スイッチ・ブラケット スチール・パウダー・コーティング
ベース・プレート 亜鉛メッキ・スチール

その他

ディテント機構、開位置 ディテント機構付きボルツ

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ:

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 0,2 MB)

発注データ

注文番号 076200
品目指定 RIEGEL TZ-AF
総重量 2,462kg
EAN コード 4047048000704
関税番号 83014090000
