ホーム製品ガードロックなし電気機械式安全スイッチNM: 小型プラチック スイッチ、多種多様な操作ヘッドNM11AL-M

NM11AL-M (注文番号 079118)

安全スイッチ NM.AV / NM.AL、ソリッド・シャフトのヒンジ・アクチュエーター、ロング・ハウジング

  • ソリッド・シャフトのヒンジ・アクチュエーター
  • シャフト長 110 mm
NM11AL-M (注文番号 079118)

説明

スイッチ素子

ES11

スローアクション・スイッチング・コンタクト 1 NC + 1 NO

寸法図
寸法図
配線図 ES11
配線図 ES11
スイッチング経路図
スイッチング経路図
使用電気機械式安全スイッチ

寸法図

寸法図
*安全関連アプリケーション用の固定ポジショニング (M5)
1作動方向

接続例

接続例

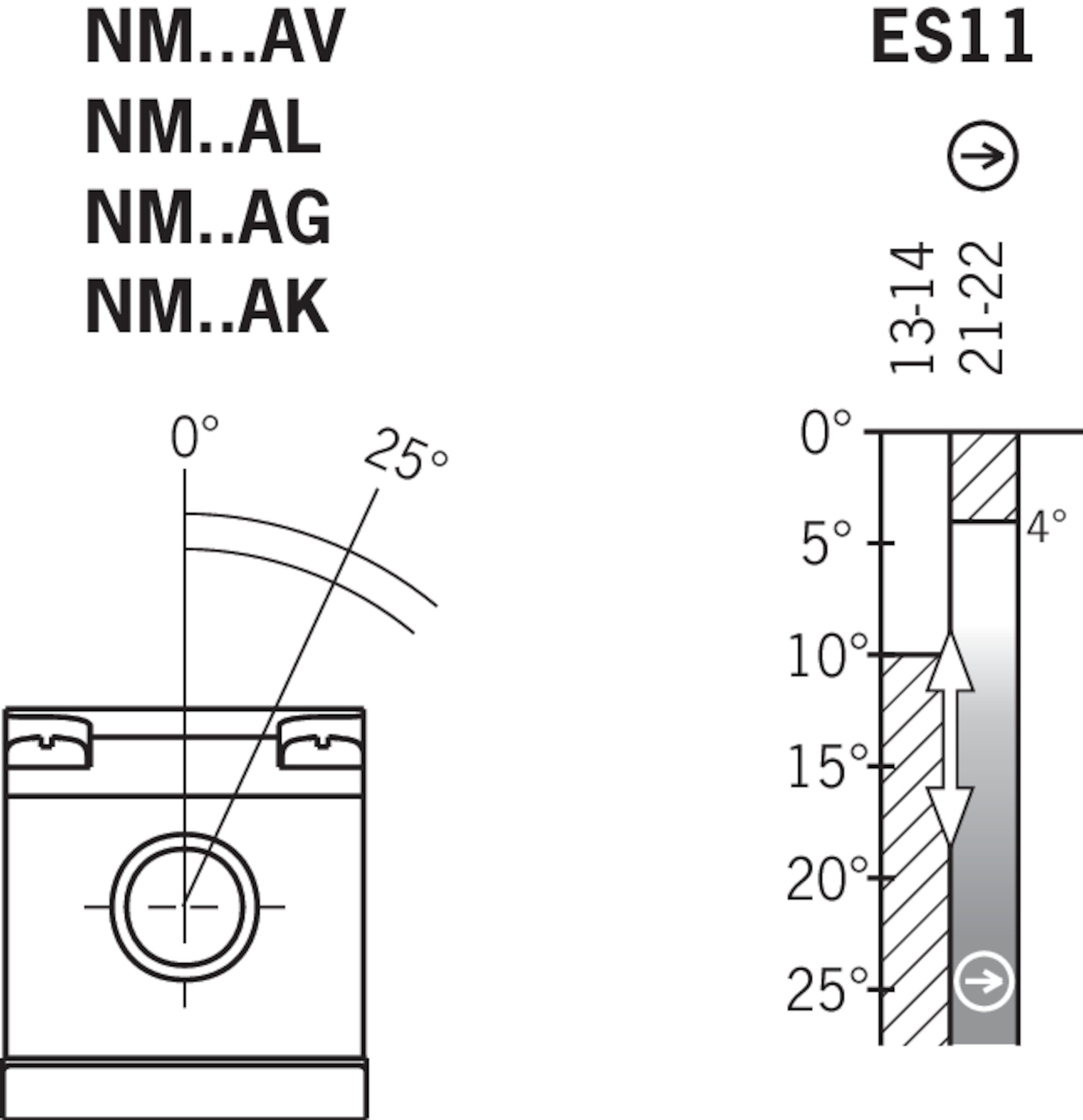

シフトトラベルダイアグラム

シフトトラベルダイアグラム
コンタクト・クローズ
コンタクト・オープン
強制開離コンタクト

技術データ

認証取得状況

EAC_RU C-DE.MO05.B.00971/20DGUV_NM_ET22043_ET22044c_UL_us_E155795_6/1

電気的接続値

接続断面図 0.34 ... 1.5 mm²
定格絶縁電圧 Ui 250 V
定格インパルス耐電圧 Uimp 2.5 kV
利用区分
DC-13 4A 24V
AC-15 4A 230V
IEC 60269-1に準拠した短絡保護機能 4A gG
スイッチング電圧
10 mA で最低 12 V
スイッチング電流
24V で最低 1 mA
熱定格電流 Ith 4 A

機械的価値と環境

起動速度 max. 60 m/min
アプローチ方向 ヘッド付属
接続形態
3 x M16 x 1.5
ドア位置 NO 接点の数 1
ドア位置強制開離コンタクトの数 1
型 ロング・ハウジング
アクチュエーティング エレメント
プラスチック製スライド・ベアリング ソリッド・シャフトのヒンジ・アクチュエーター (長さ 110 mm)
アクチュエーション頻度 max. 5000 1/h
アクチュエーティング トルク 0.1 Nm
取り付け向き すべて
機械的寿命 4 x 10⁶
スイッチング原理 スローアクション・スイッチング・コンタクト
保護等級 IP67
周囲温度 -20 ... +80 °C
素材
お問い合わせ 銀合金、金フラッシュ
ハウジング 強化熱可塑性プラスチック

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
セーフティガードの位置の監視 2x10720 y


ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 3,0 MB)

単一文書

その他の文書

発注データ

注文番号 079118
品目指定 NM11AL-M
総重量 0,1kg
関税番号 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
