MGB-L2HB-EIA-L-162817 (注文番号 162817)

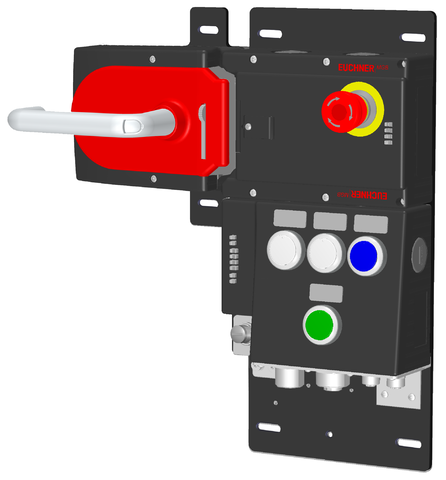

ロッキング・セット MGB-L2...-EI (ソレノイド力によるガードロック)、押しボタン 3 個、インジケーター 1 個、非常停止、7/8 インチ・プラグ、RC12 付き

  • ガードロック・モニタリング付きガードロック
  • ISO 13850 準拠の非常停止、照光式
  • 3 個の照光式押しボタン
  • インジケーター 1 個
  • 7/8 インチプラグによる接続
  • イネーブル スイッチ用端子プラグを含む
  • 取付プレートに組み付け済み
  • ユニコード
MGB-L2HB-EIA-L-162817 (注文番号 162817)

説明

寸法図
寸法図
接続
接続
MGB: 衝撃テスト
MGB: 右側ドア取り付け、エスケープリリースなし
MGB: 左側ドア取り付け、エスケープリリース付き
MGB: 左側ドア取り付け、エスケープリリースなし
MGB: 使用
MGB: ガードロック モニタリングの無効化
MGB: 押しボタンレンズ交換
MGB: リリース モニタリングの作動
MGB: ガードロック モニタリングの作動

寸法図

寸法図

接続例

接続例

技術データ

認証取得状況

c_UL_us_E155795_3/9EAC_RU C-DE.HX37.B.14157/20

ハンドル モジュール MGB-H-AA1A6-L-111839 (注文するいいえ。 111839)

ハンドル モジュール MGB-H-AA1A6-L-111839 (注文するいいえ。 111839)

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 左側
保護等級 IP65
周囲温度 -20 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール

その他

製品バージョン番号 V3.0.0
追加機能 取付プレートおよび自動ロックアウト機構付き

ワークスペース

確保されたスイッチオフ距離 sar
スライドドアのみ 20 mm (ガードロック モニタリングが無効になっているスライドドアでの使用にのみ適用)

操作・表示素子

オキュパンシーダイアグラム
B1
L1
ポジションカラー予備注意スライドイン ラベルバージョンスイッチ素子スライドイン ラベル番号Designation1LED
90白照光式押しボタン1NO
91白照光式押しボタン1NO
92青照光式押しボタン1NO
94緑シグナル インジケーター
S1粘着リング付き照光式非常停止2 PD

電気的接続値

接続ケーブル
Ethernet イーサネット/IP ケーブル、最低カテゴリー 5e
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 0.5 kV
EMC の保護要件 EN 61000-4 および EN 61326-3-1 準拠
接続ブロックにおける最大フィードイン電流
X1, X2 max. 4000 mA
安全性の分類 III
消費電流 max. 500 mA
トランスポンダー コーディング Unicode
汚染度 (外部、EN 60947-1 準拠) 3
電源 X1
ヘッジ
外部 min. 1 A スロー・ブロー
動作電圧DC
L1 24 V DC -15% ... +10% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2 24 V DC -15% ... +10% (補助電圧は MGB システムには不要です)
電源 X2
動作電圧DC
L1 24 V DC -15% ... +10% (接続済み装置のループ処理用)
補助電圧 DC
L2 24 V DC -15% ... +10% (接続済み装置のループ処理用)

機械的価値と環境

接続形態
イーサネット/IP ケーブル、最低カテゴリー 5e M12、D コード、シールド (X3)
7/8 インチ、電源 (X2)
7/8 インチ、電源 (X1)
M12、A コード、イネーブル・スイッチに対して (X14)
イーサネット/IP ケーブル、最低カテゴリー 5e M12、D コード、シールド (X4)
取り付け向き ドア・ヒンジ DIN 左側
スイッチング周波数 0.25 Hz
機械的寿命
1 x 10⁶
ドア ストッパーとして使用し、衝撃エネルギーが 1 ジュールの場合 0.1 x 10⁶
応答速度
ボルツ位置 max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ガードロック max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
ドア位置 max. 250 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
非常停止/機械ストップ max. 100 ms スイッチオフタイム (読み出し時間は、入力状態の変更とバス・プロトコルに相当するビットの削除との間の最大時間です。)
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP54
周囲温度
UB = 24V DC で -20 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ニッケルメッキ ダイキャスト亜鉛、ステンレススチール
ロック保持力 FZh 2000 N
ガードロック方式 開回路電流方式

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

耐用時間 20 y
安全度水準 SIL 3 (EN 62061:2005)
ガードロックの制御
カテゴリー 4
パフォーマンスレベル PL e
ピーエフエイチD 8.99 x 10-10 (EN 61508 Second Edition に準拠)
非常停止
B10D
非常停止 0.13 x 10⁶
イネーブル・スイッチ
B10D
イネーブル・スイッチ (メーカーの仕様に従う)
非常停止評価
カテゴリー 4
パフォーマンスレベル PL e
ピーエフエイチD 3.74 x 10-12 (EN 6150 Second Edition に準拠)
イネーブル・スイッチ評価
カテゴリー 4
パフォーマンスレベル PL e
ピーエフエイチD 5.03x 10-12
ガードロックおよびガード位置の監視
診断範囲 (DC) 99 %
カテゴリー 4
パフォーマンスレベル PL e
ピーエフエイチD 4.07 x 10-8 (摩耗部品の故障を考慮しない固定故障率)

その他

スライドイン ラベル
番号ラベリング注意
4ブランク
製品バージョン番号 V1.5
追加機能 ブランキング プラグ付き

インターフェース

バス データ プロトコル イーサネット/IP
安全データ プロトコル CIP Safety
日付インターフェース
Ethernet

コンポーネント

MGB-H-AA1A6-L-111839
111839
MGB-H-AA1A6-L-111839
ハンドル・モジュール MGB-H...、自動伸長式ロックアウト機構付き
  • インテリジェント ボルツ タング
  • 展開式ロックアウト機構
  • 二次自動伸長式ロックアウト機構
  • ドアハンドル
  • 取付プレート

アクセサリー

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 11,2 MB)

単一文書

その他の文書

発注データ

注文番号 162817
品目指定 MGB-L2HB-EIA-L-162817
総重量 6,kg
関税番号 85371098
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
