CTS-C1-BP-CC-FLX-AP-VSA-176048 (注文番号 176048)

トランスポンダコード式セーフティスイッチ CTS-C1-BP, FlexFunction付き, ステンレス製, M12

  • EN ISO 13849-1 によるカテゴリー 4/PL e まで
  • ステンレススチール製の部品付きバージョン
  • 閉回路電流方式
  • 接続ケーブル、PVC、25 cm、プラグコネクター M12、8 ピン
  • モニタリング出力ガードロックおよびドア位置 1
CTS-C1-BP-CC-FLX-AP-VSA-176048 (注文番号 176048)

説明

頑丈なステンレススチール製

頑丈で耐性がある：外部金属部品は高品質のINOX製。

ガードロックの種類

CTS-C1

ガードロックはスプリング力により作動し、電源オンによって解除します (閉回路電流方式)。

FlexFunction

アクチュエーターがセットアップ中にスイッチを設定します。選択されたアクチュエーターによって、安全スイッチのガードロック・モニタリングが作動するかしないかが異なり、アクチュエーターコードの評価が高/低いずれかのコーディングレベルで行われます。

補助リリース / エスケープリリース

  • 前面および後面の補助リリース

  • エスケープリリースは後面に後付け可能

端子配列

プラグコネクター (接続側から見た図)ピン名称機能接続ケーブルのコンダクターの色

1IMPソレノイド動作電圧、24 V DCWH
2UB電子機器動作電圧 DC24V
BN
3FO1A安全出力、チャンネル AGN
4FO1B安全出力、チャンネル BYE
5OX1/Cモニタリング出力 1/通信GY
6OX2モニタリング出力 2PK
70VUB電子回路の動作電圧、0 V DCBU
8IMMソレノイド動作電圧、0 V DCRD

OX信号出力の機能は、ティーチングされたアクチュエータによって決定される。

ファンクション アクチュエーターによるピン 5 と 6 の配列

ピンA-FLX-D-0C-167919A-FLX-D-0D-169044A-FLX-D-0E-169045A-FLX-D-0F-169046
L + HCI + HCL + LCI + LC
3

4

5OL/C ガードロック / 通信OL/C ガードロック / 通信OL/C ガードロック / 通信OL/C ガードロック / 通信
6ODドア位置 1ODドア位置 1ODドア位置 1ODドア位置 1
寸法図
寸法図

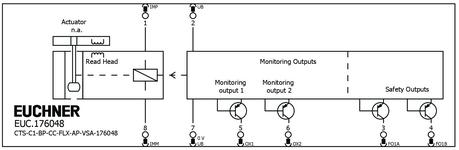

配線図
配線図

寸法図

寸法図
1補助リリース
2LED

接続例

接続例

技術データ

認証取得状況

FCC_CTS_2AJ58-18c_UL_us_E93776_5/1

電気的接続値

ヘッジ
UB 1 ... 8 A 外部
IMP 1 ... 8 A 外部
電力消費量 9 W
定格条件付き短絡電流 100 A
定格絶縁電圧 Ui 32 V
定格インパルス電圧 Uimp 0.8 kV
動作電圧DC
UB 24 V DC -15% ... +20% (逆極性保護、制御、残留リップル <5%、SELV)
相違時間 max. 10 ms
スイッチオンタイム max. 400 ms
EMC の保護要件 EN IEC 60947-5-3 準拠
ソレノイド動作電圧 DC 24 V DC -15% ... +20% 逆極性保護、制御、残留リップル <5%、SELV
ソレノイドデューティサイクル 100 %
EN 60947-5-3 に準じたリスク時間 max. 200 ms
EN 60947-5-3に準拠したリスク時間、追加ユニットごとに延長。 max. 10 ms
スイッチング ロード
UL 準拠 DC 24 V、クラス 2
安全性の分類 III
消費電流
IIMP 500 mA
IUB 50 mA
汚染度 (外部、EN 60947-1 準拠) 3
モニタリング出力 Ox/C
出力タイプ P スイッチング、短絡保護
出力電圧 0.8xUB ... UB V DC
出力電流
L 構成 (ガードロック モニタリングが無効) 1 ... 20 mA
I 構成 (ガードロック モニタリングが無効) 1 ... 10 mA
安全出力 FO1A/FO1B
出力タイプ 半導体出力、P スイッチング、短絡保護
出力電圧
UFO1A /UFO1B 高 UB-4V ... UB V DC (スイッチング電流 50 mA での値 (ケーブル長を考慮せず))
UFO1A /UFO1B 低 0 ... 1 V DC
出力電流
L 構成 (ガードロック モニタリングが無効) 1 ... 80 mA
I 構成 (ガードロック モニタリングが無効) 1 ... 75 mA
利用区分
DC-13 L構成（ガードロックモニター作動） 24 V 80 mA (注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある。)
DC-13 Iコンフィグレーション（ガードロック監視無効） 24 V 75 mA (注意: 誘導性負荷の場合、出力はフリーホイーリングダイオードで保護する必要がある。)
テストパルス時間 max. 0.3 ms
試験パルス間隔 min. 96 ms

機械的価値と環境

Anfahrgeschwindigkeit max. 20 m/min
抜き取り力 25 N
準備完了遅延 max. 1 s
アクチュエーティング力 25 N
取り付け向き すべて
保管温度 -25 ... 70 °C
機械的寿命 1 x 10⁶
保持力 10 N
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65/IP67/IP69/IP69K
周囲温度 -20 ... 55 °C (最大値 +50 °C がスイッチの I 構成で適用されます (ガードロック モニタリングが無効))
素材
安全スイッチハウジング 強化熱可塑性プラスチック
接続ケーブル PVC
スイッチヘッド カバー ステンレス鋼
ロック保持力 Fmax 3900 N
ロック保持力 FZh 3000 N
ガードロック方式 閉回路電流方式
接続 X1
接続形態 プラグコネクター M12 付き接続ケーブル
静的曲げ半径 8× ケーブル径
ケーブル コンセント ストレート
ケーブル長 0.25 m
ピン数 8
安全出力 FO1A/FO1B
スイッチング周波数 max. 0.2 Hz

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
ガード位置の監視PL e36.44x10-9420 y
ガードロック モニタリングPL e36.44x10-9420 y
有効なガードロック モニタリングでのみ有効 (人員保護用ガードロック)。使用するアクチュエーターによる。


せいぞうせきにん最大SILカテゴリー耐用時間
ガードロックの制御ガードロックの外部制御による20 y


その他

UL認証に関する注意事項 UL クラス 2 の電源かそれに相当する手段でのみ運転。操作説明書を参照してください。

アクセサリー

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 15,4 MB)

単一文書

その他の文書

発注データ

注文番号 176048
品目指定 CTS-C1-BP-CC-FLX-AP-VSA-176048
総重量 0,595kg
関税番号 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
