Lomený aktuátor nahoře pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ
- Každý aktuátor má dva nerezové bezpečnostní šrouby
Popis
Lomený aktuátor
U dveří, které mají poloměr menší než 1000 mm, byste měli použít lomený aktuátor. Pružný pohyb aktuátoru zamezuje poškození v důsledku zpříčení aktuátoru v hlavě. V souladu s pohybem ochranného krytu je nutné vybrat aktuátor pro levou/pravou nebo horní/spodní stranu.
Šrouby z nerezové oceli
Přiložené bezpečnostní šrouby lze zašroubovat běžnými nástroji, nelze je však znovu vyšroubovat.

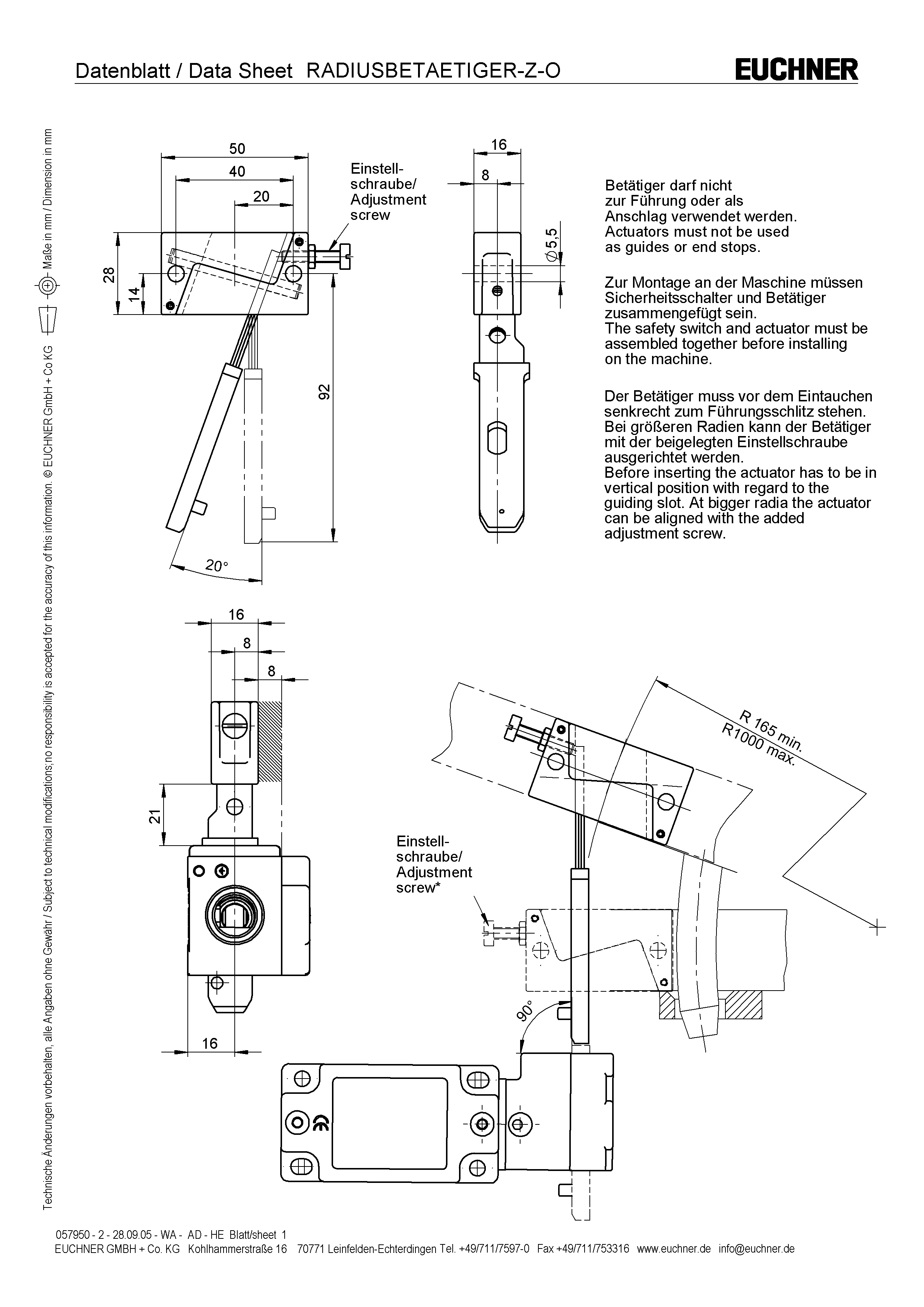

Rozměrové výkresy
Technické údaje
Schválení
Mechanické hodnoty a prostředí
| Volný chod | max. 4 mm |
| Poloměr dveří | min. 165 mm |
| Materiál | |
| Šroub | Nerezová ocel |
| Opláštění | Plast |
| Aktuátor | Zinkovaná ocel |
Různé
| Použitelnost zaváděcího trychtýře | Ne |
Příslušenství
Ke stažení
Prodejní doklady
Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
Verze
Jazyk
Velikost
Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
121650
Verze
11-03/18
Jazyk
Velikost
7,8 MB
Safety Switches with Metal Housing
Č. dok.
100369
Verze
11-03/18
Jazyk
Velikost
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
Č. dok.
100676
Verze
11-03/18
Jazyk
Velikost
7,9 MB
Interruptores de seguridad con carcasa metálica
Č. dok.
104856
Verze
11-03/18
Jazyk
Velikost
14,0 MB
Sicherheitsschalter mit Metallgehäuse
Č. dok.
100319
Verze
11-03/18
Jazyk
Velikost
7,9 MB
金属壳体 的安全开关
Č. dok.
102453
Verze
11-03/18
Jazyk
Velikost
8,2 MB
Schválení a certifikáty
DGUV
Č. dok.
Verze
Jazyk
Velikost
DGUV
Č. dok.
Verze
Jazyk
Velikost
3,3 MB
CAD-Data
Objednací údaje
| Obj. č. | 057950 |
| Název výrobku | RADIUSBETAETIGER-Z-O |
| Hmotnost brutto | 0,08kg |
| Evropské číslo obchodní položky (EAN) | 4047048000063 |
| Číslo celního tarifu | 85389099990 |
| ECLASS | 27-27-26-06 Actuator for safety-related position switch |
