Bezpečnostní spínač TZ, konektor SR6, ochranný plech
- Pomocný odjišťovací prvek na čelní straně
- Ochranný plech pro hlavu spínače
- Dvě indikační LED diody, červená a zelená
- Konektor SR6
- Hlava aktuátoru namontována nalevo

Popis
Ochranný plech pro hlavu spínače
Dále znesnadňuje neoprávněnou manipulaci se spínačem.
Napájecí napětí elektromagnetu a LED indikace
- 24 V AC/DC –15 %, +10 %
Způsob jištění ochranného krytu
TZ1 | Princip klidového proudu, jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. |
Spínací jednotka
SK | K monitorování polohy dveří / aktuátoru |
ÜK | K monitorování jištění ochranného krytu (vestavěný jisticí elektromagnet) |
528H | Pomalý spínací člen, 1 NC ![]() |
Pomocný odjišťovací prvek
Slouží k odjištění ochranného krytu pomocí nástroje. Na ochranu proti neoprávněné manipulaci lze osadit plombu. Sada plomb a pomocný nástroj jsou přiloženy (u provedení s předem namontovanými konektory).
Rozměrový výkres

1 | Pomocný odjišťovací prvek |

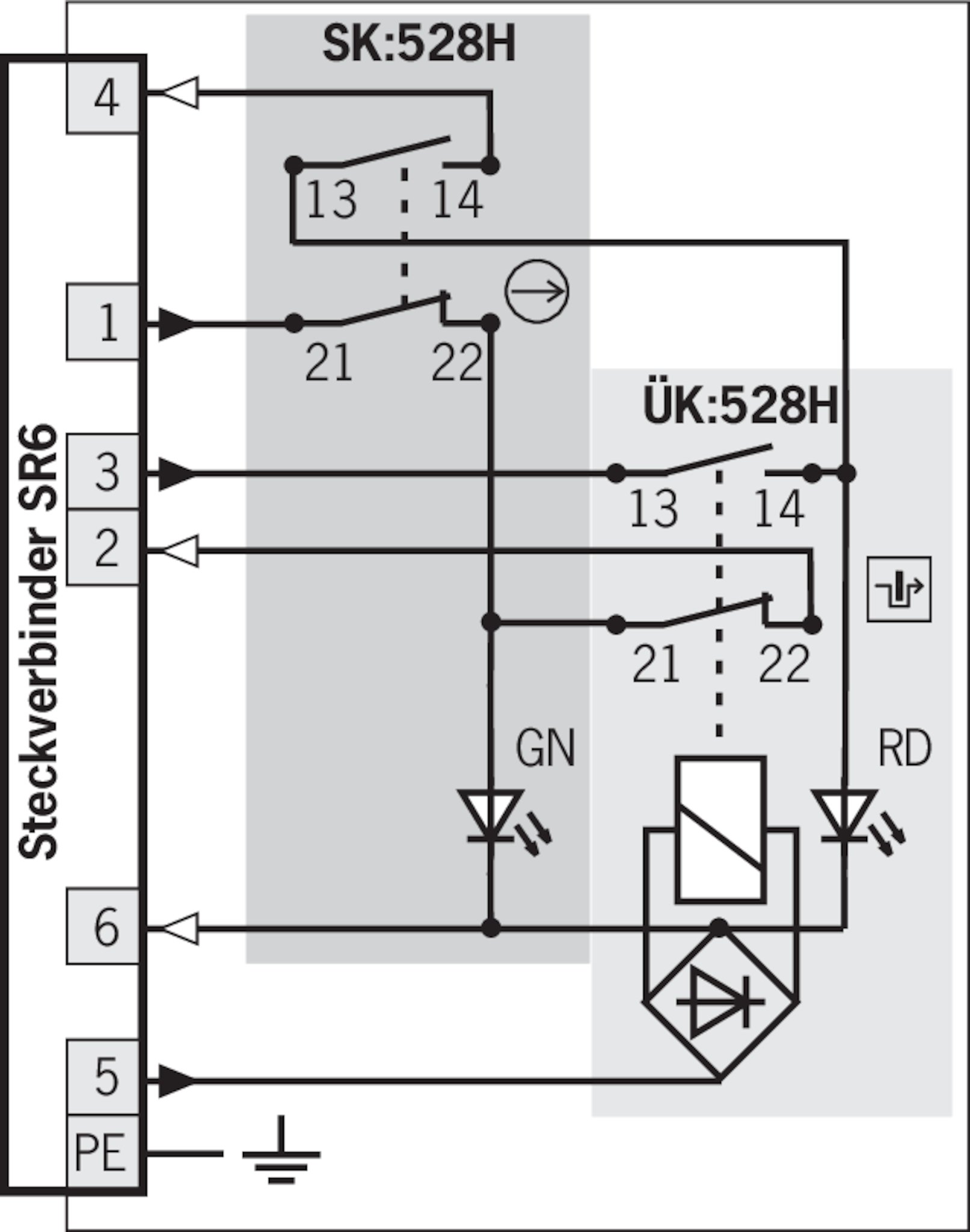

SK: 528H / ÜK: 528H

![]() | Monitorování elektromagnetu |
![]() | Monitorování polohy dveří |
Spínací funkce

Technické údaje
Atesty

Mechanické hodnoty a okolní prostředí
Materiál tělesa | |
Pouzdro | Anodicky oxidovaný tlakový odlitek z lehkého kovu |
Hmotnost | |
Netto | 1,2 kg |
Povolený rozsah provozních teplot | -25 ... 80 °C |
Krytí | IP65 |
Mechanická životnost | 1 x 106 |
Materiál kontaktů | Slitina stříbra s velmi tenkým pozlacením |
Princip spínání | Pomalý spínací člen |
Montážní poloha | Libovolná |
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří | 1 |
Počet spínacích kontaktů pro monitorování polohy dveří | 1 |
Počet nuceně rozpínaných kontaktů pro monitorování stavu jištění | 1 |
Počet spínacích kontaktů pro monitorování stavu jištění | 1 Spíná červenou LED diodu |
Způsob připojení | |
1× | Konektor SR6 (6pól. + PE) |
Rychlost nájezdu | Max.20 m/min |
Frekvence ovládání | Max.1200 1/h |
Princip jištění | Princip klidového proudu |
Jisticí síla Fmax. | 2000 N |
Jisticí síla FZh | 1500 N |
Přidržovací síla | 10 N |
Vytahovací síla | 30 N |
Ovládací síla | 35 N |
Hloubka zasunutí | 52 mm |
Kryt | Barva: černá |
Parametry elektrického připojení
Tepelný návrhový proud Ith | 4 A (> 70 °C => 2 A) |
Kategorie použití podle normy EN 60947-5-1 | |
AC-15 | 4 A 230 V (> 70 °C => 2 A) |
DC-13 | 4 A 24 V (> 70 °C => 2 A) |
Napájecí napětí elektromagnetu | |
AC/DC | 24 V -15% ... +10% |
Ochrana proti zkratu podle IEC 60269-1 | 4A gG (> 70 °C => 2A gG) |
Návrhové izolační napětí Ui | 250 V |
Návrhová odolnost proti rázovému napětí Uimp | 2,5 kV |
Spínané napětí | |
Min. při 10 mA | 12 V |
Spínaný proud | |
Min. při 24 V | 1 mA |
Příkon | 10 W |
Zatěžovatel elektromagnetu (DZ) | 100 % |
LED indikace | Napájecí napětí odpovídá napětí elektromagnetu (2 LED diody; zelená, červená) |
Hodnoty spolehlivosti podle normy EN ISO 13849-1
Ovládání jištění ochranného krytu | |
Kategorie | V závislosti na externím ovládání jištění ochranného krytu (LED diody mají stejný zemní potenciál jako jisticí elektromagnet) |
Úroveň vlastností | V závislosti na externím ovládání jištění ochranného krytu (LED diody mají stejný zemní potenciál jako jisticí elektromagnet) |
PFHD | V závislosti na externím ovládání jištění ochranného krytu (LED diody mají stejný zemní potenciál jako jisticí elektromagnet) |
Monitorování jištění a polohy ochranného krytu | |
B10D | 3 x 106 |
V kombinaci s Aktuátor BETAETIGER-Z-G
Mechanické hodnoty a okolní prostředí
Volný chod | 4 mm |
Příslušenství
Aktuátor
Aktuátor pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ

016849
BETAETIGER-Z-G
BETAETIGER-Z-G
- Každý aktuátor má dva nerezové bezpečnostní šrouby

074411
BETAETIGER-Z-G/V25
BETAETIGER-Z-G/V25
- Každý aktuátor má dva nerezové bezpečnostní šrouby
- Obalová jednotka 25 ks

097436
BETAETIGER-Z-GME
BETAETIGER-Z-GME
- Z nerezavějící oceli
- Každý aktuátor má dva nerezové bezpečnostní šrouby

072251
BETAETIGER-Z-GN
BETAETIGER-Z-GN
- Každý aktuátor má dva nerezové bezpečnostní šrouby
Montážní příslušenství
Petlice
Petlice NZ/TZ-S1 a NZ/TZ-S2 pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ

028359
RIEGEL NZ/TZ-S2
RIEGEL NZ/TZ-S2
- Hliníková petlice
- Pro dveře se závěsy nalevo nebo napravo. Kulová rukojeť nahoře.
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky

028357
RIEGEL NZ/TZ-S1
RIEGEL NZ/TZ-S1
- Hliníková petlice
- Pro dveře se závěsy nalevo nebo napravo. Kulová rukojeť dole.
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky
Petlice TZ-C pro bezpečnostní spínače TZ

057737
RIEGEL TZ-C
RIEGEL TZ-C
- Ocelová petlice
- Pro dveře se závěsy nalevo
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor a konzola spínače jsou součástí dodávky

079799
RIEGEL TZ-C-NIRO
RIEGEL TZ-C-NIRO
- Petlice z nerezavějící oceli
- Pro dveře se závěsy nalevo
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor a konzola spínače jsou součástí dodávky

096058
RIEGEL TZ-C-NIRO-C2101
RIEGEL TZ-C-NIRO-C2101
- Petlice z nerezavějící oceli
- Pro dveře se závěsy nalevo
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor a konzola spínače jsou součástí dodávky

117194
RIEGEL TZ-C-NIRO-C2392
RIEGEL TZ-C-NIRO-C2392
- Petlice z nerezavějící oceli
- Pro dveře se závěsy nalevo
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor a konzola spínače jsou součástí dodávky
Ke stažení
Katalogy
Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
Verze
Jazyk
Velikost

Bezpečnostní spínače s kovovým pouzdrem
Č. dok.
121650
Verze
11-03/18
Jazyk
Velikost
7,8 MB

Safety Switches with Metal Housing
Č. dok.
100369
Verze
11-03/18
Jazyk
Velikost
7,8 MB

Interrupteurs de sécurité avec boîtier métallique
Č. dok.
100676
Verze
11-03/18
Jazyk
Velikost
7,9 MB

Interruptores de seguridad con carcasa metálica
Č. dok.
104856
Verze
11-03/18
Jazyk
Velikost
14,0 MB

Sicherheitsschalter mit Metallgehäuse
Č. dok.
100319
Verze
11-03/18
Jazyk
Velikost
7,9 MB

金属壳体 的安全开关
Č. dok.
102453
Verze
11-03/18
Jazyk
Velikost
8,2 MB
