HWA025T100G12/V10 (Obj. č. 072972)
Zvolte obsah
Ruční kolečko HWA
- 100 aretačních poloh na každou otáčku
- Mechanická aretace
- 25 impulzů za otáčku
- Středové upevnění
Popis
Upozornění
- Obalová jednotka 10 ks
Funkční výkresy
Rozměrové výkresy
Rozměrové výkresy

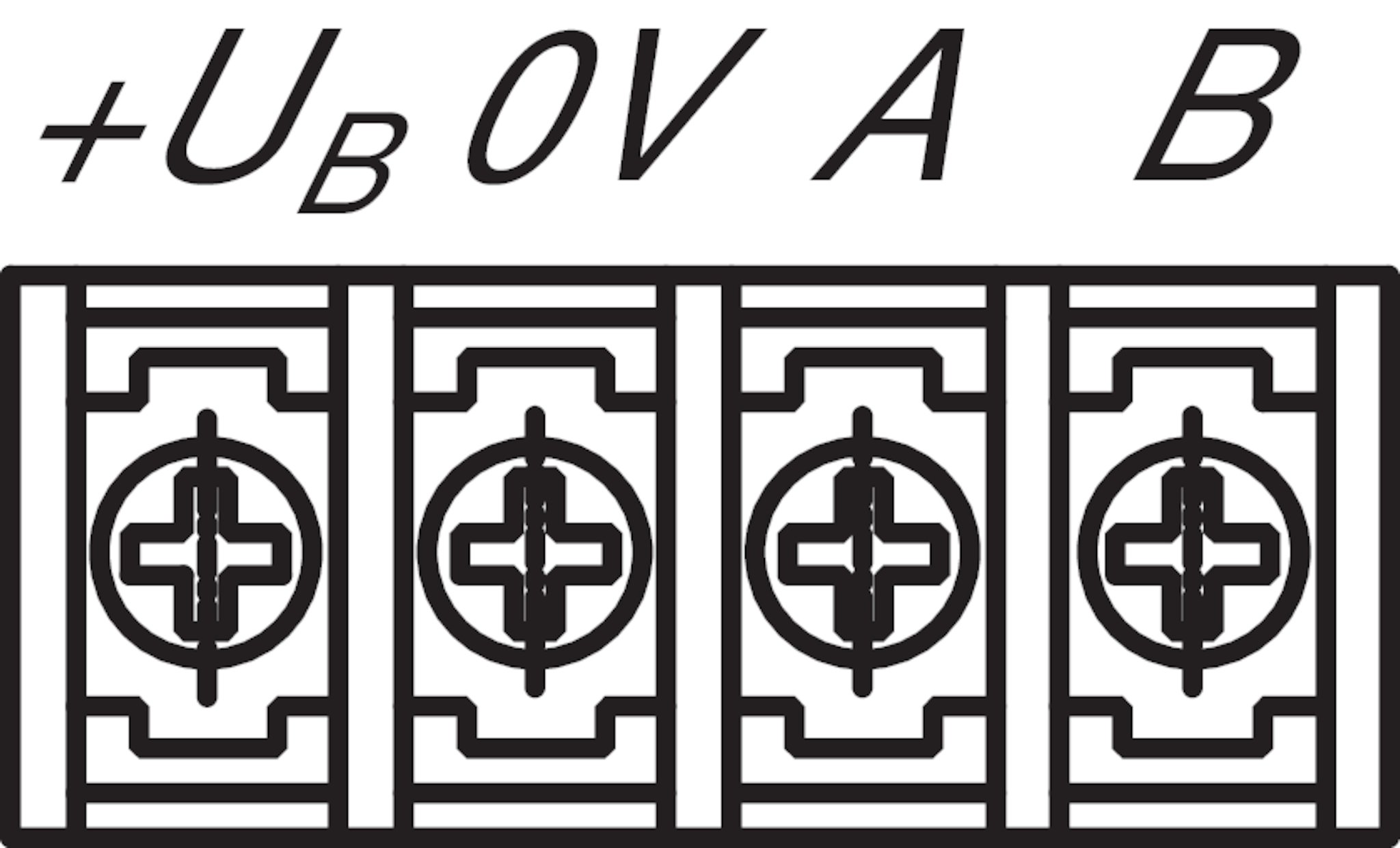

Příklady připojení
Technické údaje
Hodnoty elektrického připojení
| Druh výstupu | Dvojčinné |
| Výstupní napětí | |
| HIGH (1) | min. 4.0 V DC při 20 mA |
| LOW (0) | max. 0.5 V DC při 20 mA |
| Napájecí napětí DC | 12 V DC -10% ... +10% |
| Počet impulzů za otáčku | 2x25 |
| Odběr proudu | |
| Bez zatížení | max. 80 mA |
Mechanické hodnoty a prostředí
| Typ připojení | Šroubové svorky 4pól. |
| Teplota při skladování | -25 ... 70 °C |
| Vlhkost vzduchu | |
| (orosení není přípustné) | 80 % rH |
| Mechanická životnost | 1 x 10⁶ |
| Počet aretačních poloh za otáčku | 100 |
| Třída ochrany | |
| Podle NEMA | 250–12 (Ve vestavěném stavu) |
| IP65 (Ve vestavěném stavu) | |
| Okolní teplota | 0 ... 50 °C |
| Materiál | Plast |
Různé
| Aretace | Mechanické |
| Další funkce | |
| Tloušťka ovládacího panelu | 1,5–2,0 mm |
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 2,2 MB)
Jednotlivé dokumenty
Ostatní dokumenty
CAD-Data
Objednací údaje
| Obj. č. | 072972 |
| Název výrobku | HWA025T100G12/V10 |
| Hmotnost brutto | 1,214kg |
| Číslo celního tarifu | 85365019000 |
| ECLASS | 27-24-23-07 Command-, control-, signal appliance |
