EGM12SAM3C1868 (Obj. č. 077228)

Přesný vestavný koncový spínač EGM12

  • S mžikovou spínací jednotkou
  • Materiál plunžru: ocel odolná proti korozi
  • Libovolná montážní poloha
EGM12SAM3C1868 (Obj. č. 077228)

Popis

Spínací jednotka

Mžikový spínací člen, 1 spínací kontakt

Vestavné koncové spínače se nesmějí používat jako doraz.

Rozměrový výkres
Rozměrový výkres

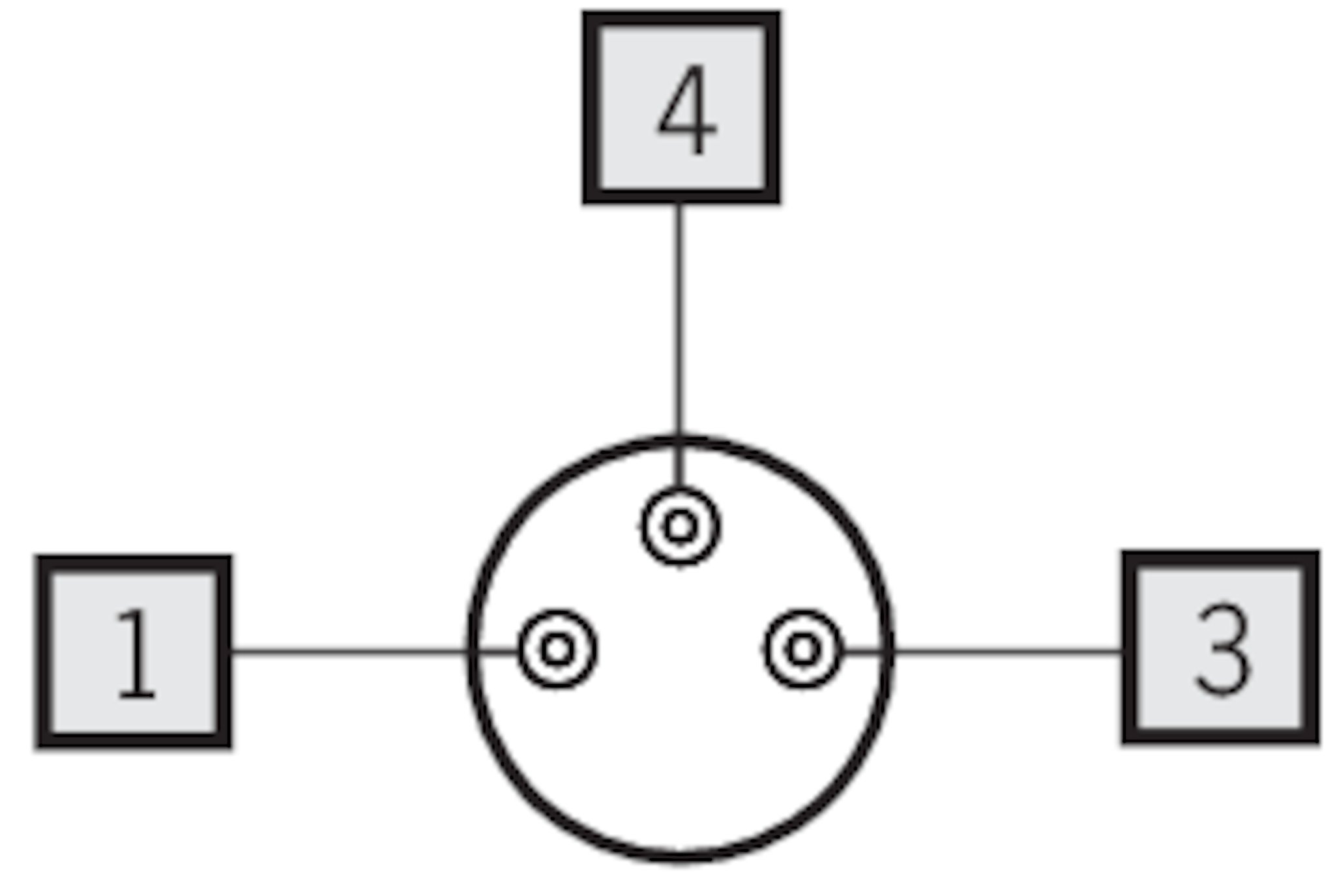

Připojovací schéma
Připojovací schéma
Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E155795_3/6CCC2020980305000572_CQC2008010305306204

Hodnoty elektrického připojení

Návrhové izolační napětí Ui 50 V
Návrhová odolnost proti rázovému napětí Uimp 1.5 kV
Kategorie použití
AC-15 0,5 A 24 V
DC-13 0,6 A 24 V
Ochrana proti zkratu podle IEC 60269-1 2 A gG
Spínací napětí
Min. 12 V
Spínací proud
Min. při 24 V 10 mA

Mechanické hodnoty a prostředí

Rychlost nájezdu 0.01 ... 8 m/min
Typ připojení 1× konektor M8, 3pól.
Počet spínacích kontaktů 1
Provedení Závit M12 × 1
Ovládací prvek Plochý plunžr (Krátké)
Ovládací síla
Cca 16 N
Montážní poloha Libovolná
Mechanická životnost 1 x 10⁶
Princip přepínání Mžikový spínací člen
Třída ochrany IP65 (Protikonektor zapojený a přišroubovaný.)
Okolní teplota -20 ... +85 °C
Materiál
Pouzdro Ocel odolná proti korozi
Kontakt Pozlacená slitina stříbra
Opakovatelná přesnost (absolutní) ±0.01 mm (Při axiálním ovládání v zasunutém stavu po cca 2 000 spínacích cyklech)

Různé

Číslo C
C1868 Speciální zapojení

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 1,7 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 077228
Název výrobku EGM12SAM3C1868
Hmotnost brutto 0,056kg
Číslo celního tarifu 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
