NZ1HS-2131-9C-GMMF (Obj. č. 077391)

Bezpečnostní spínač NZ.HS, otočná páka s ocelovou rolnou, konektor MR9

  • Provedení A podle EN 50041 (ocelová rolna ø 18 mm)
  • Konektor MR9
NZ1HS-2131-9C-GMMF (Obj. č. 077391)

Popis

Směr nájezdu

Horizontálně

Směr spínání

  • Doprava, doleva nebo oboustranně

Spínací jednotka

2131H

Pomalý spínací člen, 3 NC + 1 NO

Rozměrový výkres
Rozměrový výkres
Připojovací schéma 2131H
Připojovací schéma 2131H
Připojovací schéma
Připojovací schéma
Funkce
Funkce
Elektromechanické bezpečnostní spínače v praxi

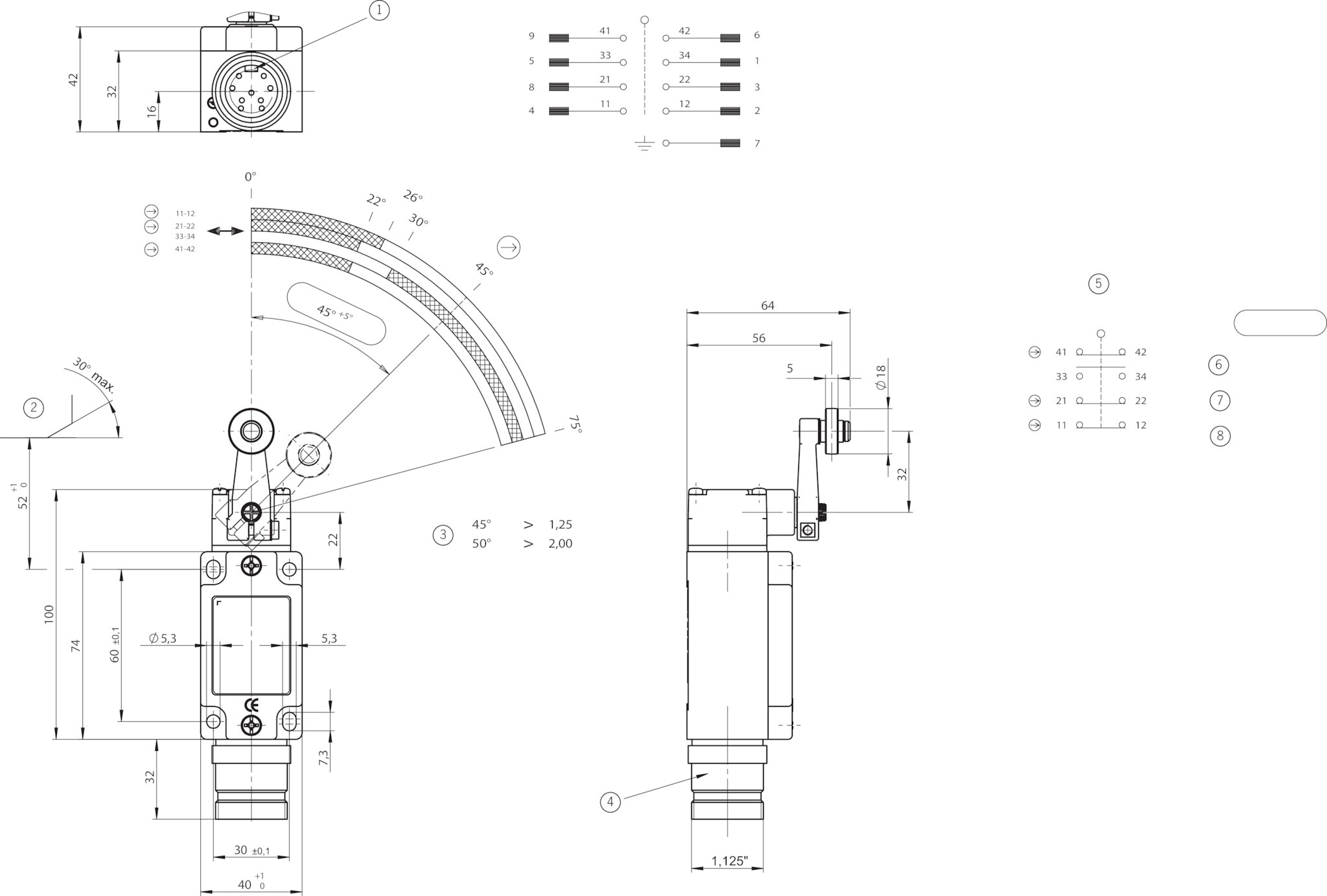

Rozměrové výkresy

Rozměrové výkresy
1Nezarovnaný vodicí výstupek
2Vačka
3Vzdálenost rozepnutí kontaktů
4Konektor MENCOM (9pól.) MIN-9MR-1-18-M20
5Spínací jednotka v klidové poloze: Spínací jednotka SK 2131 H s 3 rozpínacími kontakty + 1 spínacím kontaktem; rozpínací kontakty s nuceným odpojováním
6Funkce nuceného odpojování závisí na dodržení tohoto rozměru.
7Aktuátor (vačka) musí být se strojem spojen tvarovým spojem.
8Spínač lze vyměnit jen za stejný typ.

Příklady připojení

Příklady připojení

Příklady připojení

Příklady připojení
1Oranžová
2Modrá
3Červenobílá/černá
4Zelenobílá/černá
5Bílá
6Červená
7Zelenobílá/žlutá
8Bílá/bílá/černá
9Černá

Diagramy směnových jízd

Diagramy směnových jízd
Kontakty sepnuty
Kontakty rozepnuty
Kontakty nuceně rozepnuty

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1DGUV_NZ_ET 23025_ET 23026c_UL_us_E155795_2/1

Hodnoty elektrického připojení

Návrhové izolační napětí Ui 250 V
Návrhová odolnost proti rázovému napětí Uimp 2.5 kV
Kategorie použití
DC-13 4 A 24 V
AC-15 4 A 230 V
Ochrana proti zkratu podle IEC 60269-1 4 A gG
Spínací proud
Min. při 24 V DC 1 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Rychlost nájezdu 0.1 ... 60 m/min
Typ připojení
Konektor MR9 (8pól. + PE)
Počet spínacích kontaktů 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Ovládací prvek
Kluzné ložisko z kovu Otočná páka (d rolny = 18 mm, délka = 32 mm)
Ovládací síla min. 15 N
Montážní poloha Libovolná
Mechanická životnost 30 x 10⁶
Princip přepínání Pomalý spínací člen
Třída ochrany IP65
Okolní teplota -25 ... +80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu2x10720 y


Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 7,0 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 077391
Název výrobku NZ1HS-2131-9C-GMMF
Hmotnost brutto 0,412kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
