ZSA2B4G10CC1830 (Obj. č. 077489)

ZSA, 3stupňové s kabelem a konektorem HAN10

  • Pouzdro G1
  • 3stupňová funkce
  • Přímý připojovací kabel s konektorem, 10 m
  • Zvýšená ovládací síla
ZSA2B4G10CC1830 (Obj. č. 077489)

Popis

Spínací jednotka

2220

2 NO/NC

Zvýšená ovládací síla

Ke stisknutí za tlakový bod stupně 2 (potvrzení) na stupeň 3 (panická funkce) je zapotřebí větší síla.

3stupňová funkce

Potvrzovací funkce je aktivní jen na druhém stupni (středová poloha, tlakový bod). Uvolněním nebo stisknutím za tlakový bod (panická funkce) se potvrzovací funkce zruší (v závislosti na zapojení, viz průběh funkcí).

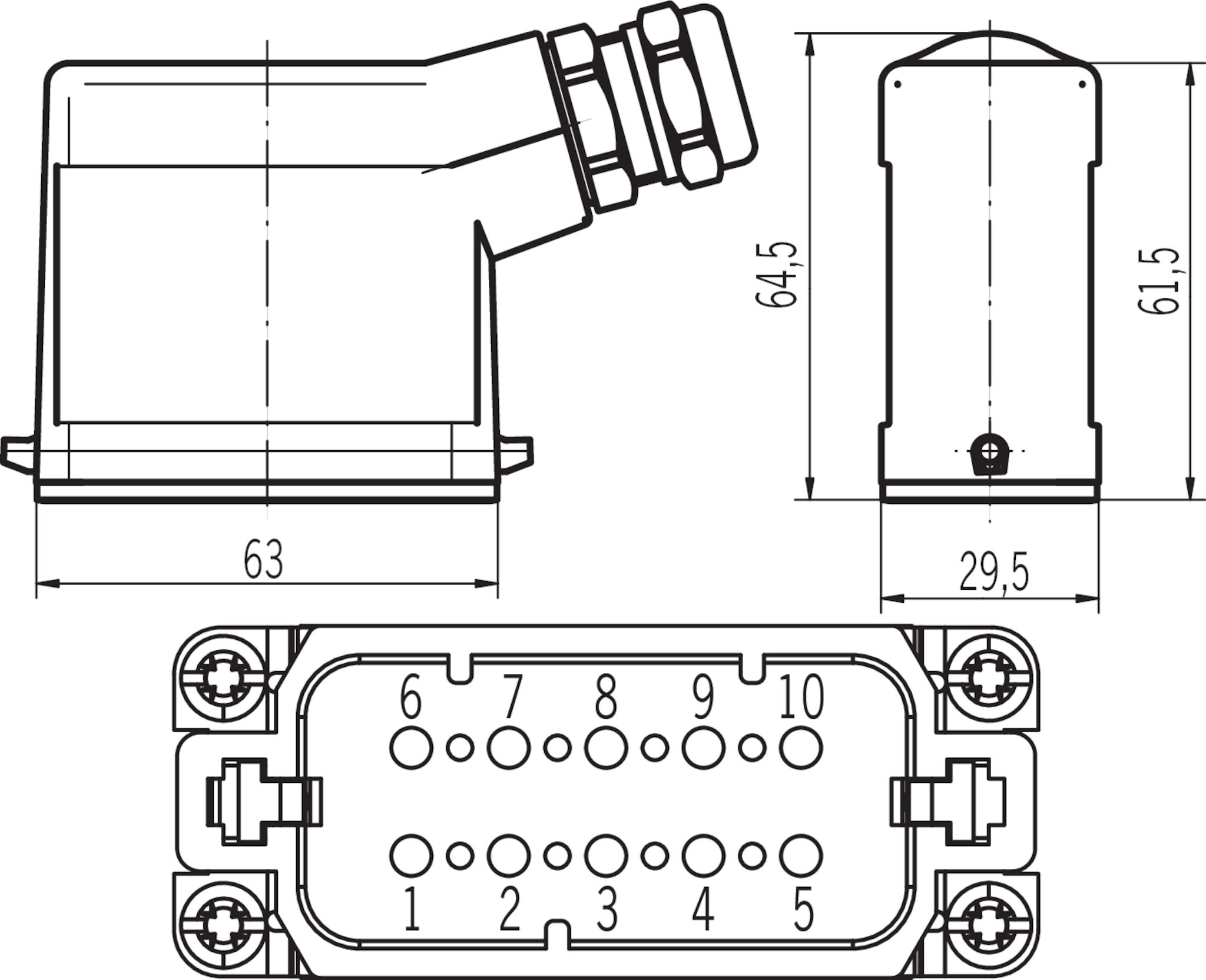

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma 2220 HAN10
Připojovací schéma 2220 HAN10
Způsob a dráhy spínání
Způsob a dráhy spínání

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Diagramy směnových jízd

Diagramy směnových jízd
square_grey_dark.epszavř., potvrzení
square_grey_light.epszavř.
square_white.epsotevř.

Technické údaje

Schválení

CCC2024010305643680_EnableSwitch_ZEAC_RU C-DE.MO05.B.00972/20c_UL_us_E206093_4/2

Hodnoty elektrického připojení

Zajištění max. 2 A gG
Připojovací kabel 8× 0,34 mm² (4× 0,34 mm² stíněné + 4× 0,34 mm² nestíněné)
Podmíněný návrhový zkratový proud 100 A
Návrhové izolační napětí Ui 32 V
Jmenovité impulzní napětí Uimp 0.8 kV
Kategorie použití
DC-13 4 A 24 V
AC-15 4 A 24 V
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Spínací charakteristika 3stupňové potvrzovací tlačítko
Stupeň znečištění (externí, podle EN 60947-1) 3

Mechanické hodnoty a prostředí

Typ připojení Konektor, počet pólů: 10
Počet spínacích kontaktů 2
Počet nuceně rozpínaných kontaktů 2
Délka kabelu
Přímý 10 m
Mechanická životnost
Poloha 1-2-1 0.1 x 10⁶
Poloha 1-2-3-1 0.1 x 10⁶
Princip přepínání Pomalý spínač
Třída ochrany IP65
Okolní teplota -5 ... 50 °C
Materiál Plast

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

Potvrzovací tlačítko
B10D 0.5 x 10⁶

Různé

Splněné normy 60947-5-8

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 1,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 077489
Název výrobku ZSA2B4G10CC1830
Hmotnost brutto 1,5kg
Číslo celního tarifu 85365019000
ECLASS 27-37-12-38 Agreement switch
