Bezpečnostní spínač NM.AV/NM.AL, aktuátor v podobě plného hřídele, krátké provedení pouzdra
- Aktuátor v podobě plného hřídele
- Délka osy 110 mm

Popis
Spínací jednotka
ES01 | Pomalý spínací člen, 1 NC![]() |

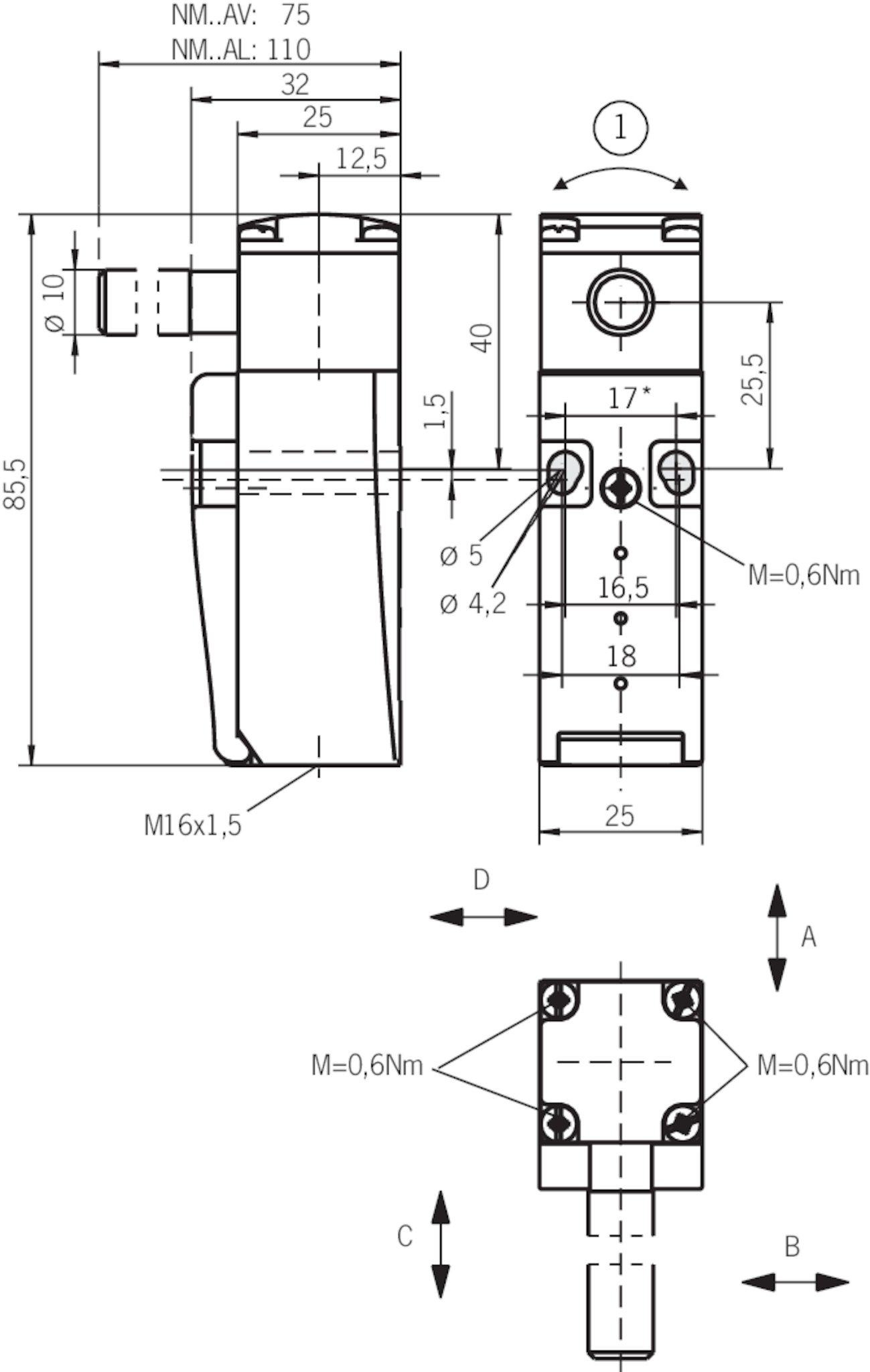

Rozměrový výkres

1 | Směr ovládání |
ES01

Způsob a dráhy spínání

![]() | Kontakty sepnuty |
![]() | Kontakty rozepnuty |
![]() | Kontakty nuceně rozepnuty |
Technické údaje
Atesty




Mechanické hodnoty a okolní prostředí
Provedení | Krátké pouzdro |
Materiál tělesa | |
Pouzdro | Termoplast zesílený skelnými vlákny |
Hmotnost | |
Netto | 0,1 kg |
Povolený rozsah provozních teplot | -20 ... 80 °C |
Krytí | IP67 |
Mechanická životnost | 4 x 106 |
Materiál kontaktů | Slitina stříbra, velmi tenké pozlacení |
Princip spínání | Pomalý spínací člen |
Montážní poloha | Libovolná |
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří | 1 |
Způsob připojení | |
1× | M16 × 1,5 |
Rychlost nájezdu | Max.60 m/min |
Ovládací prvek | |
Kluzné ložisko z plastu | Aktuátor – plný hřídel (Délka 110 mm) |
Frekvence ovládání | Max.5000 1/h |
Ovládací moment | 0,1 Nm |
Parametry elektrického připojení
Tepelný návrhový proud Ith | 4 A |
Kategorie použití podle normy EN 60947-5-1 | |
AC-15 | 4 A 230 V |
DC-13 | 4 A 24 V |
Ochrana proti zkratu podle IEC 60269-1 | 4A gG |
Návrhové izolační napětí Ui | 250 V |
Návrhová odolnost proti rázovému napětí Uimp | 2,5 kV |
Spínané napětí | |
Min. při 10 mA | 12 V |
Spínaný proud | |
Min. při 24 V | 1 mA |
Průřez připojovacích vodičů | 0,34 ... 1,5 mm² |
Hodnoty spolehlivosti podle normy EN ISO 13849-1
Monitorování polohy ochranného krytu | |
B10D | 20 x 106 |
