NZ1HS-3131-MC1779 (Obj. č. 079996)

Bezpečnostní spínač NZ.HS, otočná páka s ocelovou rolnou

  • Ocelová rolna ∅ 18 mm
  • Kolečko namontováno na vnitřní straně páčky
  • Kabelový vstup M20 × 1,5
NZ1HS-3131-MC1779 (Obj. č. 079996)

Popis

Směr nájezdu

Obrázek

Obrázek

Horizontálně

Směr spínání

  • Doprava, doleva nebo oboustranně

Spínací jednotka

3131HPomalý spínací člen, 2 NC + 2 NO

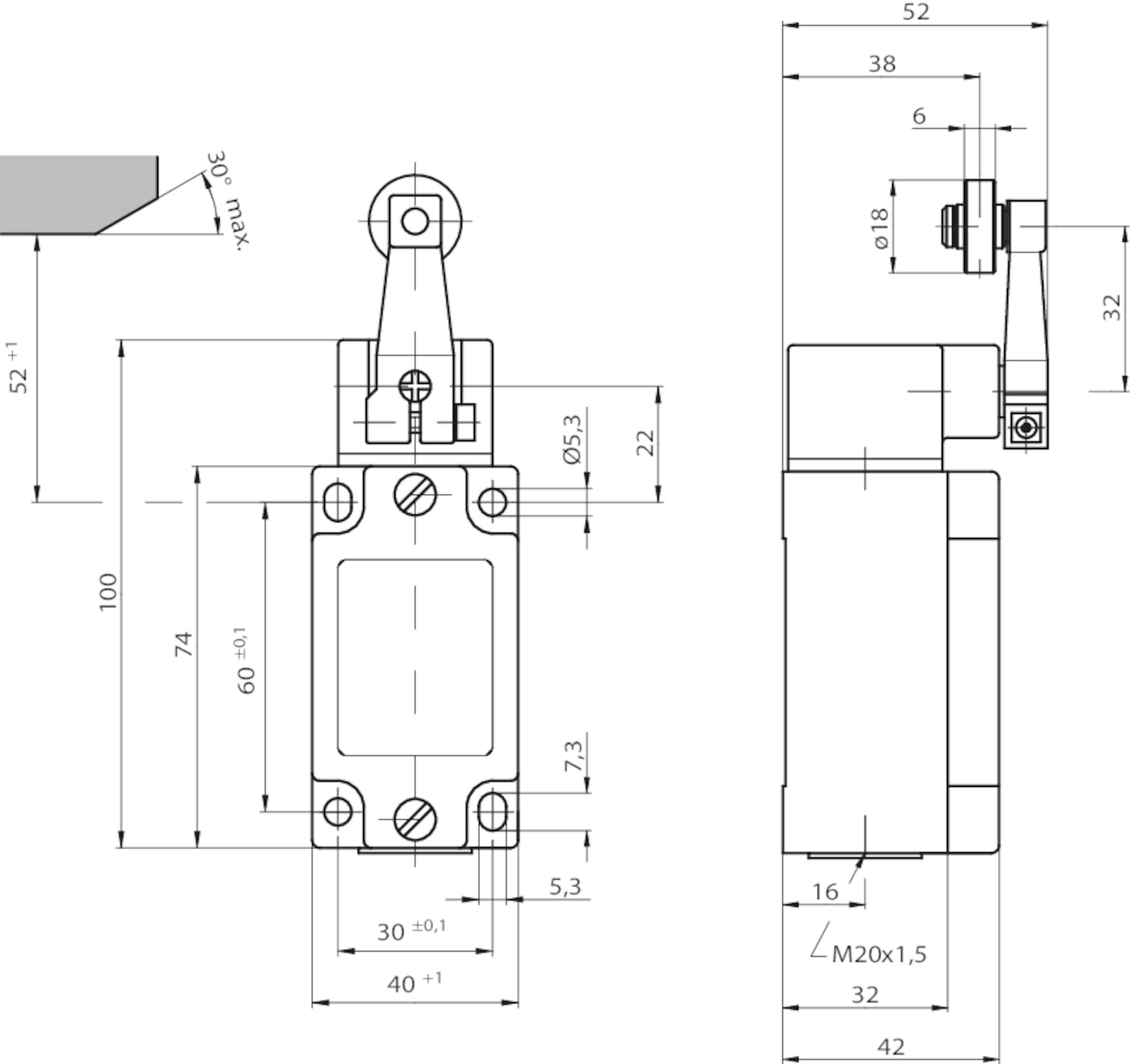

Rozměrový výkres
Rozměrový výkres
3131H
3131H
Způsob a dráhy spínání
Způsob a dráhy spínání
Elektromechanické bezpečnostní spínače v praxi

Rozměrový výkres

Rozměrový výkres

3131H

3131H

Způsob a dráhy spínání

Způsob a dráhy spínání
Kontakty sepnuty
Kontakty rozepnuty
Kontakty nuceně rozepnuty

Technické údaje

Atesty

Zulassung EACZulassung DNV GLZulassung DGUVZulassung c_UL_us LISTEDZulassung CCC

Mechanické hodnoty a okolní prostředí

Materiál tělesa
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Hmotnost
Netto 0,3 kg
Povolený rozsah provozních teplot -25 ... 80 °C
Krytí IP67
Mechanická životnost 30 x 106
Materiál kontaktů Slitina stříbra, velmi tenké pozlacení
Princip spínání Pomalý spínací člen
Montážní poloha Libovolná
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 2
Počet spínacích kontaktů 2
Způsob připojení
M20 × 1,5
Rychlost nájezdu 0,1 ... 60 m/min
Ovládací prvek
Kluzné ložisko z kovu Otočná páka (d rolny = 18 mm, délka 32 mm)
Ovládací síla Min.15 N

Parametry elektrického připojení

Tepelný návrhový proud Ith 4 A
Kategorie použití podle normy EN 60947-5-1
AC-15 4 A 230 V
DC-13 4 A 24 V
Ochrana proti zkratu podle IEC 60269-1 4A gG
Návrhové izolační napětí Ui 250 V
Návrhová odolnost proti rázovému napětí Uimp 2,5 kV
Spínaný proud
Min. při 24 V DC 1 mA
Průřez připojovacích vodičů 0,34 ... 1,5 mm²

Hodnoty spolehlivosti podle normy EN ISO 13849-1

Monitorování polohy ochranného krytu
B10D 20 x 106
