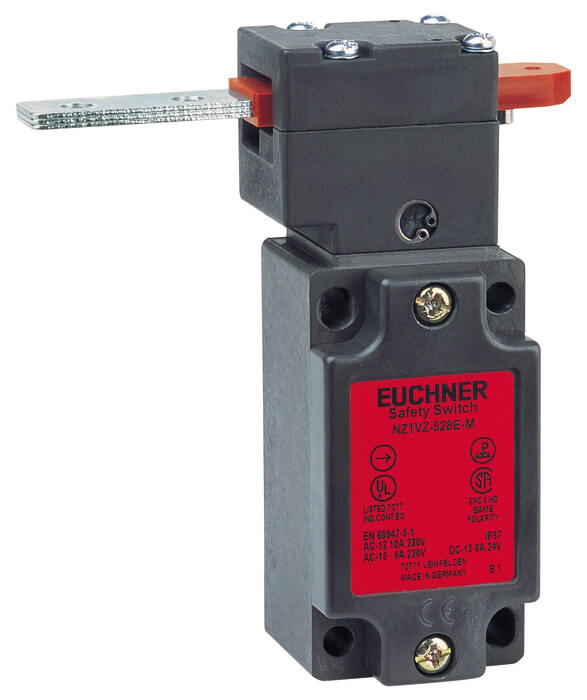

NZ1VZ-2131E-M (Obj. č. 082123)

Bezpečnostní spínač NZ.VZ

  • Pouzdro podle normy EN 50041
  • Kabelový vstup M20 × 1,5
NZ1VZ-2131E-M (Obj. č. 082123)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Spínací jednotka

2131H

Pomalý spínací člen, 3 NC + 1 NO

Spínací funkce
Spínací funkce
Rozměrový výkres
Rozměrový výkres
Připojovací schéma 2131H
Připojovací schéma 2131H
Elektromechanické bezpečnostní spínače v praxi

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy
1Nepoužívejte jako doraz. Zvlášť omezte nadměrný zdvih.
2Možnost změny směru ovládání
3Standard
aVolnoběžná dráha: Aktuátor je ve vodicí drážce, nevyvolává však žádnou funkci.
bSpínací operace ukončena: Chcete-li zaručit spolehlivé sepnutí, musí se aktuátor zasunout až po tento bod. Při vypínání se aktuátor musí stáhnout nejméně po bod „a“.

Příklady připojení

Příklady připojení

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DGUV_NZVZ_ET 23004_ET 23005DNV-GL_TAA0000172 Rev. 1c_UL_us_E155795_2/1

Hodnoty elektrického připojení

Průřez přípojky 0.34 ... 1.5 mm²
Návrhové izolační napětí Ui 250 V
Návrhová odolnost proti rázovému napětí Uimp 2.5 kV
Kategorie použití
AC-15 4 A 230 V
DC-13 4 A 24 V
Ochrana proti zkratu podle IEC 60269-1 4 A gG
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Rychlost nájezdu max. 20 m/min
Směr nájezdu A
Typ připojení
M20 × 1,5
Počet spínacích kontaktů pro monitorování polohy dveří 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 3
Vytahovací síla 35 N
Frekvence ovládání max. 1200 1/h
Ovládací síla 35 N
Montážní poloha Libovolná
Hloubka zasunutí 52 mm
Mechanická životnost 2 x 10⁶
Přidržovací síla 8 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP67
Okolní teplota -25 ... +80 °C
Materiál
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Kontakt Slitina stříbra, velmi tenké pozlacení

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu4.5x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


V kombinaci s aktuátorem BETAETIGER-Z-GN

Volný chod 16 mm

V kombinaci s aktuátorem BETAETIGER-Z-G

Volný chod 4 mm

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 5,4 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 082123
Název výrobku NZ1VZ-2131E-M
Hmotnost brutto 0,349kg
Evropské číslo obchodní položky (EAN) 4047048000025
Číslo celního tarifu 85365019000
ECLASS 27-27-26-02 Safety switch with separate actuator (Type 2)
