Bezpečnostní spínač NZ.VZ, ochranný plech
- Pouzdro dle normy EN 50041
- Ochranný plech pro hlavu spínače
- Kabelový vstup M20 × 1,5

Popis
Ochranný plech pro hlavu spínače
- Dále znesnadňuje neoprávněnou manipulaci se spínačem.
Spínací jednotka
528H | Pomalý spínací člen, 1 NC ![]() |

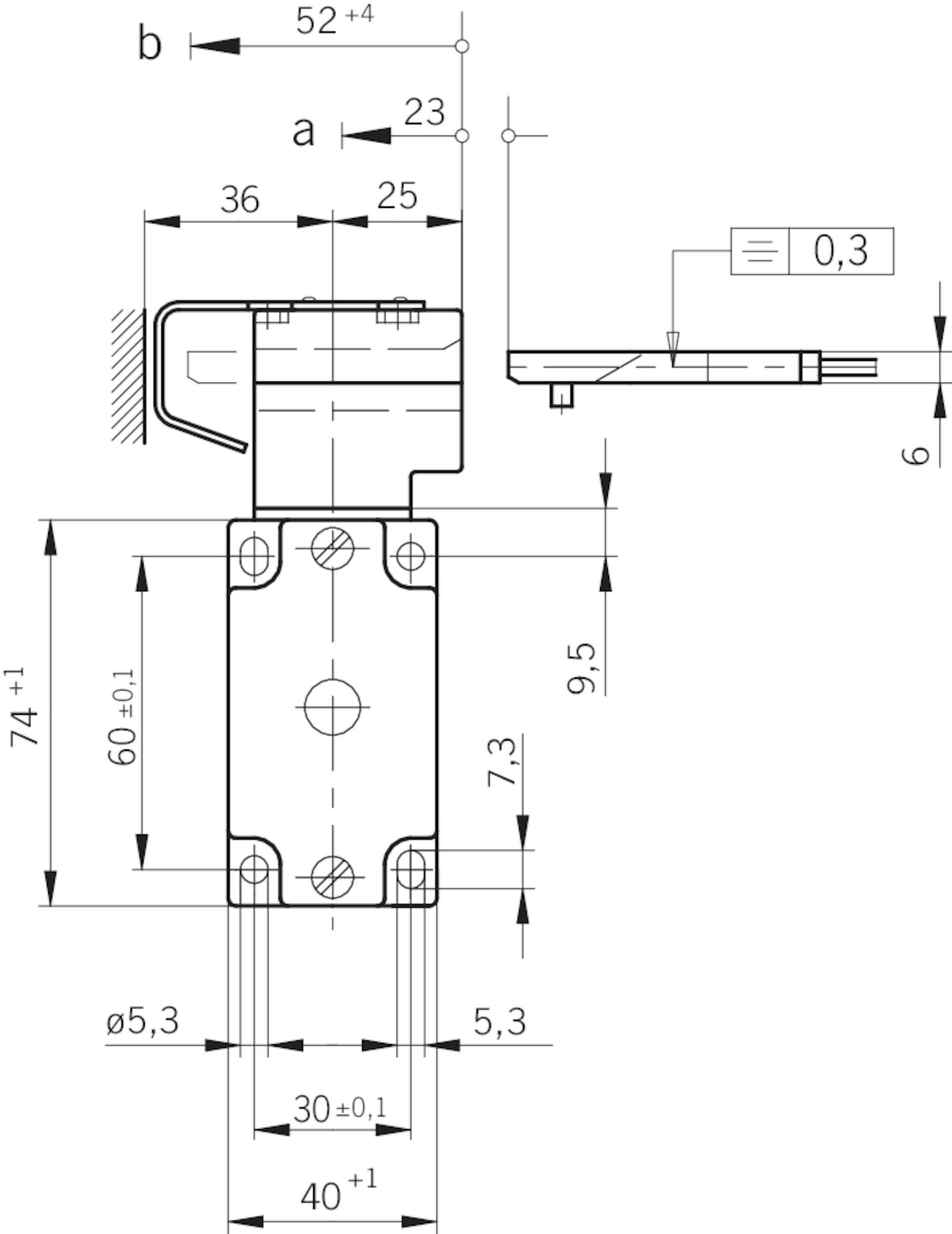

Rozměrový výkres

a | Volnoběžná dráha: Aktuátor je ve vodicí drážce, nevyvolává však žádnou funkci. |
b | Spínací operace ukončena: Chcete-li zaručit spolehlivé sepnutí, musí se aktuátor zasunout až po tento bod. Při vypínání se aktuátor musí stáhnout nejméně po bod „a“. |
528H

Spínací funkce

Technické údaje
Atesty





Mechanické hodnoty a okolní prostředí
Materiál tělesa | |
Pouzdro | Anodicky oxidovaný tlakový odlitek z lehkého kovu |
Hmotnost | |
Netto | 0,3 kg |
Povolený rozsah provozních teplot | -25 ... 80 °C |
Krytí | IP67 |
Mechanická životnost | 2 x 106 |
Materiál kontaktů | Slitina stříbra, velmi tenké pozlacení |
Princip spínání | Pomalý spínací člen |
Montážní poloha | Libovolná |
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří | 1 |
Počet spínacích kontaktů pro monitorování polohy dveří | 1 |
Způsob připojení | |
1× | M20 × 1,5 |
Rychlost nájezdu | Max.20 m/min |
Frekvence ovládání | Max.1200 1/h |
Přidržovací síla | 8 N |
Vytahovací síla | 35 N |
Ovládací síla | 35 N |
Hloubka zasunutí | 52 mm |
Parametry elektrického připojení
Tepelný návrhový proud Ith | 4 A |
Kategorie použití podle normy EN 60947-5-1 | |
AC-15 | 4 A 230 V |
DC-13 | 4 A 24 V |
Ochrana proti zkratu podle IEC 60269-1 | 4A gG |
Návrhové izolační napětí Ui | 250 V |
Návrhová odolnost proti rázovému napětí Uimp | 2,5 kV |
Spínané napětí | |
Min. při 10 mA | 12 V |
Spínaný proud | |
Min. při 24 V | 1 mA |
Průřez připojovacích vodičů | 0,34 ... 1,5 mm² |
Hodnoty spolehlivosti podle normy EN ISO 13849-1
Monitorování polohy ochranného krytu | |
B10D | 4,5 x 106 |
V kombinaci s Aktuátor BETAETIGER-Z-GN
Mechanické hodnoty a okolní prostředí
Volný chod | 16 mm |
V kombinaci s Aktuátor BETAETIGER-Z-G
Mechanické hodnoty a okolní prostředí
Volný chod | 4 mm |
Příslušenství
Aktuátor
Aktuátor pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ

016849
BETAETIGER-Z-G
BETAETIGER-Z-G
- Každý aktuátor má dva nerezové bezpečnostní šrouby

074411
BETAETIGER-Z-G/V25
BETAETIGER-Z-G/V25
- Každý aktuátor má dva nerezové bezpečnostní šrouby
- Obalová jednotka 25 ks

097436
BETAETIGER-Z-GME
BETAETIGER-Z-GME
- Z nerezavějící oceli
- Každý aktuátor má dva nerezové bezpečnostní šrouby

072251
BETAETIGER-Z-GN
BETAETIGER-Z-GN
- Každý aktuátor má dva nerezové bezpečnostní šrouby
Montážní příslušenství
Petlice
Petlice NZ-A... pro bezpečnostní spínače NZ.VZ a NZ.VZ.VS

083890
RIEGEL NZ-AB
RIEGEL NZ-AB
- Ocelová petlice
- Pro dveře se závěsy napravo
- Kulový aretační mechanismus v zavřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- aktuátor a konzola spínače jsou součástí dodávky

078455
RIEGEL NZ-AR2
RIEGEL NZ-AR2
- Ocelová petlice
- Pro dveře se závěsy napravo
- Aretační knoflík v otevřené poloze
- Aretační knoflík v zavřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- aktuátor a konzola spínače jsou součástí dodávky
Petlice NZ-C... pro bezpečnostní spínače NZ.VZ a NZ.VZ.VS

083892
RIEGEL NZ-CB
RIEGEL NZ-CB
- Ocelová petlice
- Pro dveře se závěsy nalevo
- Kulový aretační mechanismus v zavřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- aktuátor a konzola spínače jsou součástí dodávky

078456
RIEGEL NZ-CR2
RIEGEL NZ-CR2
- Ocelová petlice
- Pro dveře se závěsy nalevo
- Aretační knoflík v otevřené poloze
- Aretační knoflík v zavřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- aktuátor a konzola spínače jsou součástí dodávky
Petlice NZ/TZ-S1 a NZ/TZ-S2 pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ

028359
RIEGEL NZ/TZ-S2
RIEGEL NZ/TZ-S2
- Hliníková petlice
- Pro dveře se závěsy nalevo nebo napravo. Kulová rukojeť nahoře.
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky

028357
RIEGEL NZ/TZ-S1
RIEGEL NZ/TZ-S1
- Hliníková petlice
- Pro dveře se závěsy nalevo nebo napravo. Kulová rukojeť dole.
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky
Petlice NZ/TZ-S1/AF a NZ/TZ-S1/CF s únikovým odjišťovacím prvkem pro bezpečnostní spínače NZ.VZ, NZ.VZ.VS a TZ s únikovým odjišťovacím prvkem

079786
RIEGEL NZ/TZ-S1/AF
RIEGEL NZ/TZ-S1/AF
- Hliníková petlice
- Pro dveře se závěsy napravo
- Únikový odjišťovací prvek
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky

079785
RIEGEL NZ/TZ-S1/CF
RIEGEL NZ/TZ-S1/CF
- Hliníková petlice
- Pro dveře se závěsy nalevo
- Únikový odjišťovací prvek
- Aretace pomocí pružiny v otevřené poloze
- V otevřené poloze možnost zamknutí visacími zámky
- Aktuátor je součástí dodávky
