Ruční ovladač HBA, tlačítko nouzového zastavení, potvrzovací tlačítko, tlačítko, membránová klávesnice, LED diody
- Membránovou klávesnici lze opatřit libovolným popisem pomocí zasouvacích pásek
- Dvoukanálové tlačítko nouzového zastavení zabezpečené proti přelstění podle normy EN ISO 13850
- Bílé LED diody, barva dle přání zákazníka podle barevnosti fólie pro klávesnici
- 1× potvrzovací tlačítko 3stupňové, 2× spínací kontakt
- Spirálový kabel s možností natažení na délku 3,5 m, 42žilový, volný konec kabelu
Popis
Upozornění
- Šablonu zasouvacích pásků najdete na webu www.euchner.de (Servis)
Rozměrové výkresy
| 1 | Délka nataženého kabelu |
| 2 | Výměnné zasouvací pásky bez popisu |
| 3 | Spirálový kabel 42žilový |
| 4 | Jisticí elektromagnet |

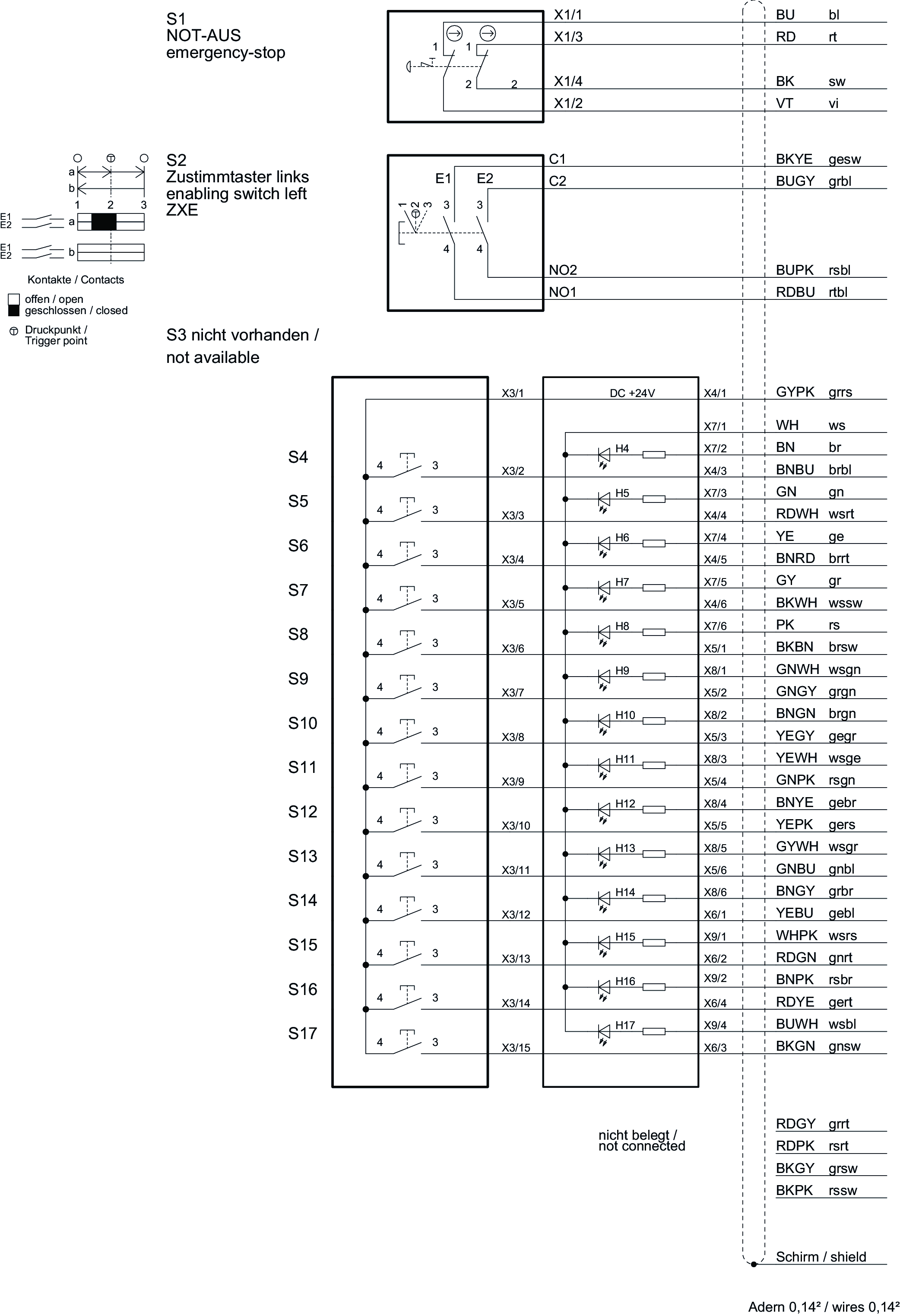

Příklady připojení
Technické údaje
Schválení
Ovládací a zobrazovací prvky
| Poloha | Doplňky | Barva | Označení1 | Počet | LED | Vkládací štítek | Provedení | Spínací jednotka | Vkládací štítek |
|---|---|---|---|---|---|---|---|---|---|
| Viz datové listy | - | Bílá | 14 | LED | - | ||||
| Viz datové listy | - | - | 1 | 3stupňové potvrzovací tlačítko | 2× spínací kontakt | ||||
| Viz datové listy | - | - | 14 | Membránová tlačítka | Každá 1× spínací kontakt | ||||
| Viz datové listy | - | Červená – žlutá | 1 | Nouzové zastavení | 2× nuceně rozpínaný kontakt | ||||
| 1 | Výměnné zasouvací pásky |
Hodnoty elektrického připojení
| Připojovací kabel | 42× 0,14 |
| Požadavky na elektromagnetickou kompatibilitu | |
| Podle CE | EN 61000-6-2, EN 61000-6-4 |
| Napájení LED | -10% ... 24V ... +10% V DC |
| Indikační/ovládací prvek | |
| Kategorie použití | |
| DC-13 Nouzové zastavení | 30 V DC / 1 A |
| Spínací výkon (VA) | |
| Potvrzovací tlačítko | max. 0.25 VA |
| Membránová klávesnice | max. 1 VA |
| Spínací napětí | |
| Membránová klávesnice | max. DC 42 V |
| Potvrzovací tlačítko | max. AC/DC 42 V |
| Membránová klávesnice | max. AC 25 V |
| Spínací proud | |
| Potvrzovací tlačítko | max. 100 mA |
| Membránová klávesnice | max. 100 mA |
Mechanické hodnoty a prostředí
| Typ připojení | Volný konec kabelu |
| Délka kabelu | |
| Spirálový | 3.5 m (Natažený) |
| Vlhkost vzduchu | |
| (orosení není přípustné) | max. 80 % rH |
| Odolnost proti nárazům a vibracím | Podle normy EN 60068-2-27/-2-6 |
| Třída ochrany | |
| Podle NEMA | 205–12 (Čelní strana ovládacího panelu) |
| IP65 (Čelní strana ovládacího panelu) | |
| Okolní teplota | 0 ... +50 °C |
| Materiál | Polykarbonát |
Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061
| Nouzové zastavení | |
| B10D | 0.1 x 10⁶ |
Různé
| Barva | |
| Pouzdro | Šedá RAL 7040 |
| Pro schválení podle UL platí | Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným |
Příslušenství
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Jednotlivé dokumenty
Pokyny
Návod k použití Ruční ovladače HBA/HBM
Č. dok.
Verze
Jazyk
Velikost
Návod k použití Ruční ovladače HBA/HBM
Č. dok.
2537481
Verze
02-03/23
Jazyk
Velikost
0,4 MB
Operating Instructions Hand-Held Pendant Stations HBA/HBM
Mode d’emploi Pupitres portables HBA/HBM
Betriebsanleitung Handbediengeräte HBA/HBM
Istruzioni di impiego Dispositivo di comando manuale HBA/HBM
Mode d’emploi Pupitres portables HBA/HBM
Betriebsanleitung Handbediengeräte HBA/HBM
Istruzioni di impiego Dispositivo di comando manuale HBA/HBM
Č. dok.
2537481
Verze
02-03/23
Jazyk
Velikost
0,9 MB
Manual de instrucciones Botoneras HBA/HBM
Č. dok.
2537481
Verze
02-03/23
Jazyk
Velikost
0,3 MB
Betriebsanleitung Handbediengeräte HBA/HBM
Č. dok.
2537481
Verze
02-03/23
Jazyk
Velikost
0,3 MB
Инструкция по эксплуатации Ручные устройства управления HBA/HBM
Č. dok.
2537481
Verze
02-03/23
Jazyk
Velikost
0,4 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
EU-Konformitätserklärung
Č. dok.
EDC2109732
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost
UKCA-Konformitätserklärung
Č. dok.
EDC20001586
Verze
Jazyk
Velikost
0,2 MB
Ostatní dokumenty
Objednací údaje
| Obj. č. | 105693 |
| Název výrobku | HBA-105693 |
| Hmotnost brutto | 1,083kg |
| Číslo celního tarifu | 85371098 |
| ECLASS | 27-33-02-02 Mobile Panel (HMI) |
