MGB-E-A7-117126 (Obj. č. 117126)

Zvolte obsah Popis Rozměrové výkresy Technické údaje Komponenty Příslušenství Odkaz ke stažení Objednací údaje

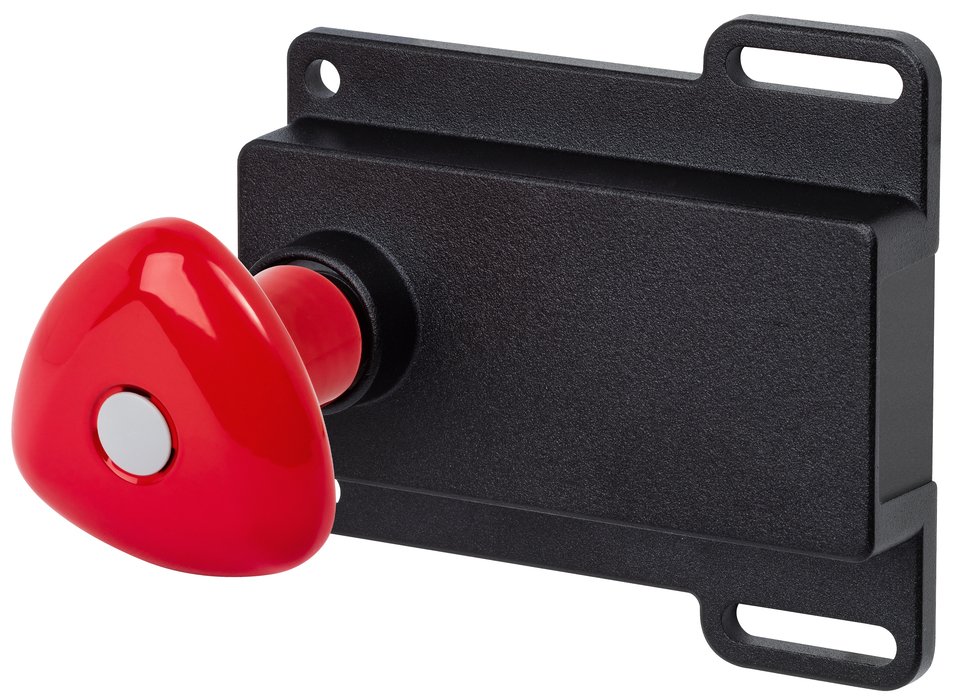

Únikový odjišťovací prvek MGB-E-A7...

Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
Dveřní koule: signální červená
Určeno pro dveřní profily do 40 mm
Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)

Popis

Únikový odjišťovací prvek

Bezpečnostní systém MGB/MGB2 lze vybavit únikovým odjišťovacím modulem. Únikový odjišťovací prvek umožňuje osobám uzavřeným do nebezpečného prostoru otevřít jištěné dveře. Stačí jen použít dveřní kliku. Směr ovládání se automaticky přizpůsobuje směru ovládání modulu vnější kliky a není třeba ho měnit. Dodávaná ovládací osa je vhodná pro profily do 40 mm.

Prodloužená ovládací osa

Pro tlustší dveře nebo profily > 40 mm lze volitelně objednat ovládací osu 106761 o délce 250 mm (místo 107 mm). Osu pak je možné zkrátit na požadovaný rozměr.

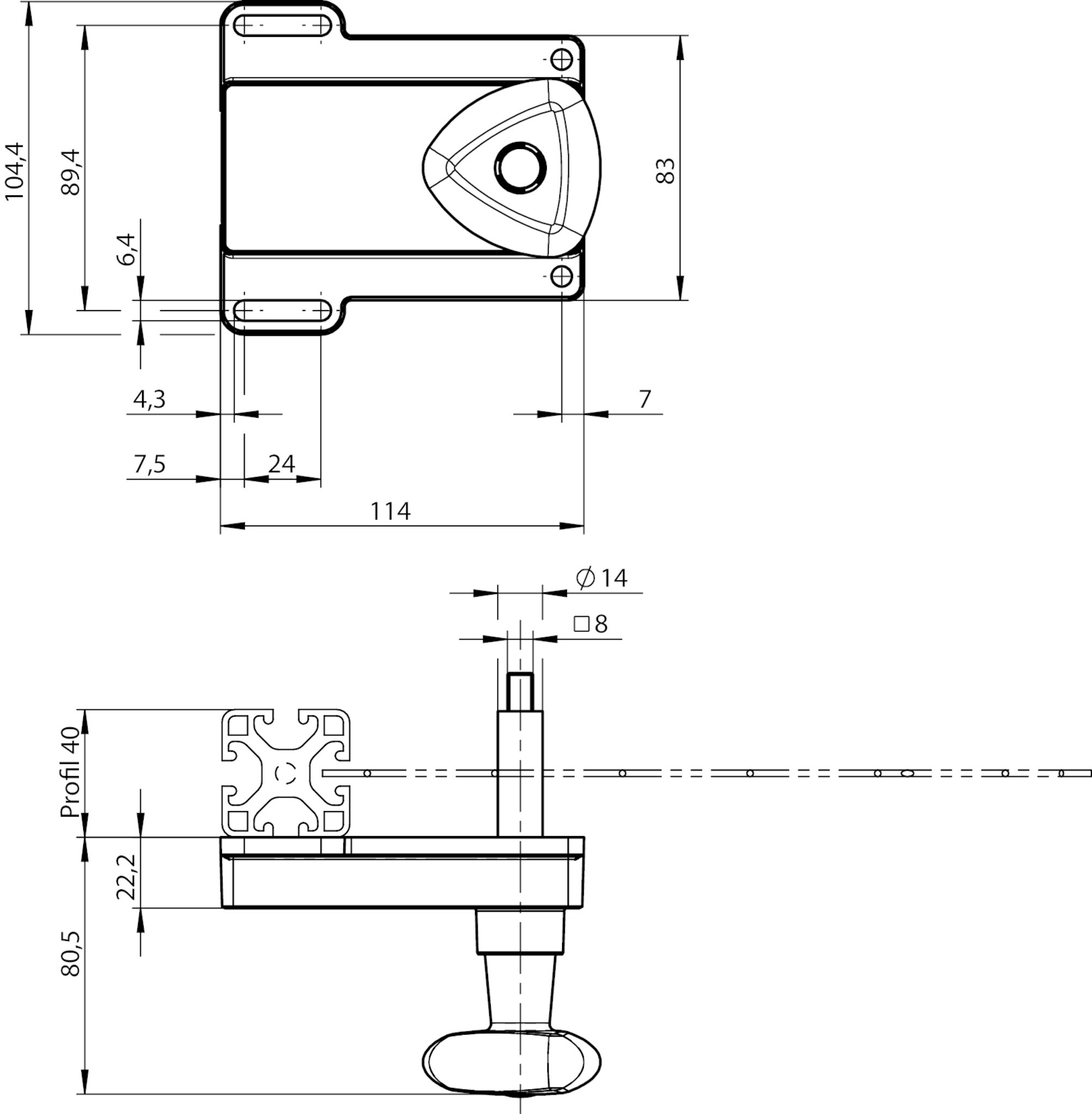

Rozměrové výkresy

Technické údaje

Mechanické hodnoty a prostředí

Montážní poloha	Libovolná
Mechanická životnost	1 x 10⁶
Okolní teplota	-30 ... +55 °C
Materiál
Pouzdro	Zinkový tlakový odlitek / nerezová ocel s práškovým nástřikem

Různé

Číslo verze výrobku	V2.0.0
Další funkce	S koulí (červená)

Příslušenství

Montážní příslušenství

Montážní deska pro únikový odjišťovací prvek

109492
MGB-A-MOUNTINGPLATE-E-109492

Snadná a rychlá montáž (potřebujete jen dva šrouby)
Rychlá výměna modulu
Ocel, práškový nástřik
Vhodné pro dveře se závěsy napravo i nalevo

Rozšíření funkce

Dveřní klika pro MGB-E..., červená

156945
AY-DHL-R1-156945

Hliník, červené eloxování
K montáži na všechny únikové odjišťovací moduly MGB od verze 2.0.

Dveřní koule pro MGB-E/AE-R..., červená

157018
AY-DKB-R1-157018

Hliník, červené eloxování
K montáži na všechny únikové odjišťovací moduly MGB od verze 2.0.
Např. u posuvných dveří

Prodloužená ovládací osa pro MGB-E...

106761
AY-ERS-250-106761

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
Příp. datové listy jako dodatek k návodu k použití
Prohlášení o shodě

Stáhnout kompletní balíček (ZIP, 0,4 MB)

Jednotlivé dokumenty

Datové listy

Datový list

Č. dok.

Verze

Jazyk

Velikost

Datový list
Data sheet
Fiche technique
Ficha de datos
Datenblatt
Ficha de dados
数据表
データシート
데이터 시트

Obj. č.	117126
Název výrobku	MGB-E-A7-117126
Hmotnost brutto	0,733kg
Číslo celního tarifu	85389099990
ECLASS	27-27-24-92 Safety-related proximity switch (accessories)
