CEM-M2-C60-KZ-SE-163252 (Obj. č. 163252)

Modulární elektromagnetické jištění CEM-C60 bez permanentního magnetu

  • Modulární elektromagnetické jištění pro ochranu procesů
  • Jisticí síla 650 N (bez permanentního magnetu)
  • S remanencí
  • Rozšíření funkcí pro bezpečnostní spínače CES-C04 / CES-C07
  • Flexibilita díky velkému výběru bezpečnostních spínačů
  • Maximální úroveň bezpečnosti – PL e / kategorie 4 pro detekci polohy dveří
  • Kódovaný transpondér zajišťuje vysokou ochranu proti neoprávněné manipulaci
  • Snadné připojení elektromagnetu pomocí 5pól. konektoru M12
  • Žlutá LED dioda k indikaci napětí na elektromagnetu
  • Niklovaný povrch elektromagnetu s vysokou odolností proti korozi
CEM-M2-C60-KZ-SE-163252 (Obj. č. 163252)

Popis

Směr nájezdu

Obrázek

Obrázek

Horizontálně

Způsob jištění ochranného krytu

CEM‑M2Jištění ochranného krytu aktivováno zapnutím energie, odjištění vypnutím energie.

Kombinace

Jisticí elektromagnet

Bezpečnostní spínače

Aktuátor

Použití

CES-C04

Pro CES-C04

CES-C07

Pro CES-C07

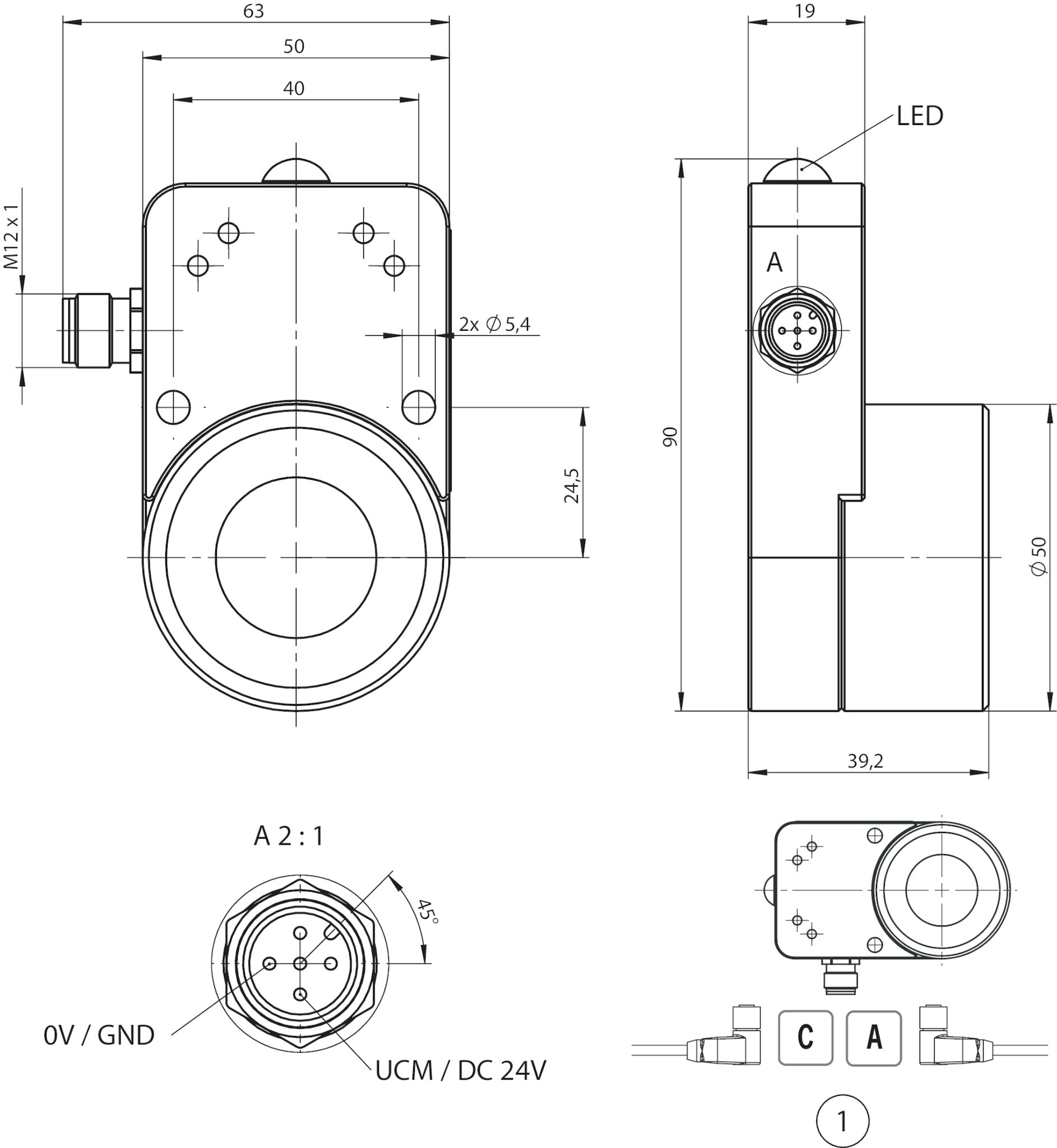

Rozměrový výkres
Rozměrový výkres

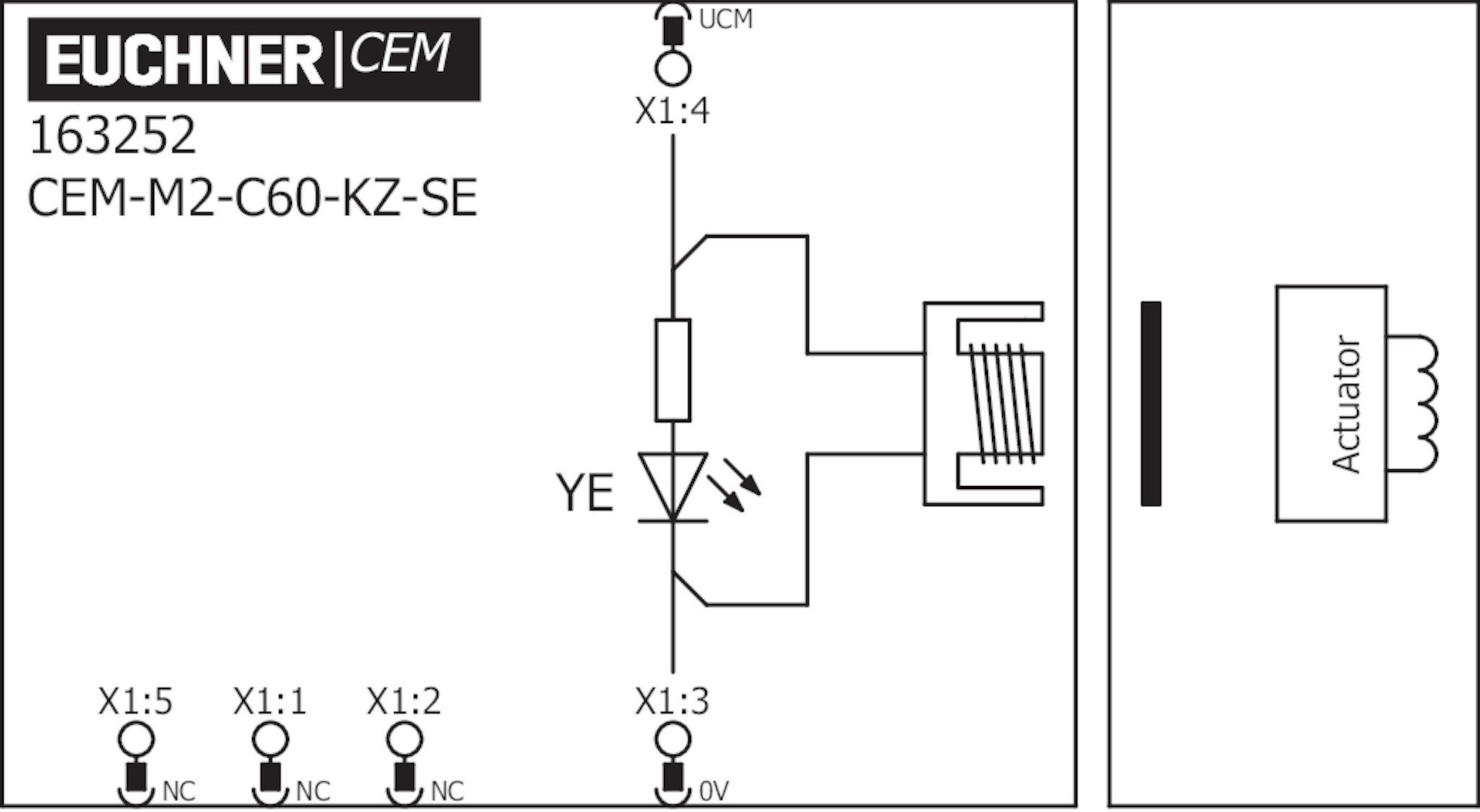

Připojovací schéma
Připojovací schéma
Připojovací schéma
Připojovací schéma

Rozměrový výkres

Rozměrový výkres
1Při znázorněné montážní poloze: vývod kabelu doleva nebo doprava

Připojovací schéma

Připojovací schéma

Připojovací schéma

Připojovací schéma

Technické údaje

Mechanické hodnoty a okolní prostředí

Materiál
Elektromagnet Ocel, niklovaná
Materiál tělesa
Pouzdro Hliník
Hmotnost
Netto 0,45 kg
Povolený rozsah provozních teplot -25 ... 50 °C
Krytí IP65, IP67
Mechanická životnost
Při používání ve funkci dveřního závěsu a nárazové energii 1 J 1 x 106
Montážní poloha Libovolná
Způsob připojení M12, 5pól.
Princip jištění Princip pracovního proudu
Jisticí síla F
(bez monitorování, v axiálním směru) při UCM 650 N
Přidržovací síla
Prostřednictvím remanence 10 N -25% ... +25%

Parametry elektrického připojení

Napájecí napětí DC
UCM 24 V DC -15% ... +10%
Odběr proudu 100 mA
Příkon 2,4 W
Zatěžovatel elektromagnetu (DZ) 100 %

Pracovní oblast

Zajištěná vypínací vzdálenost Sar
Max.40 mm (Ve spojení s CES-C04)
Max.17 mm (Ve spojení s CES-C07)
Zajištěná spínací vzdálenost Sao
Při odchylce soustřednosti m = 0 Min.5 mm (Ve spojení s CES-C04)
Min.2 mm (Ve spojení s CES-C07)
Odchylka soustřednosti
Detekce transpondéru (typická hodnota při pokojové teplotě) -10 ... +10 mm
Elektromagnet -2,5 ... +2,5 mm
