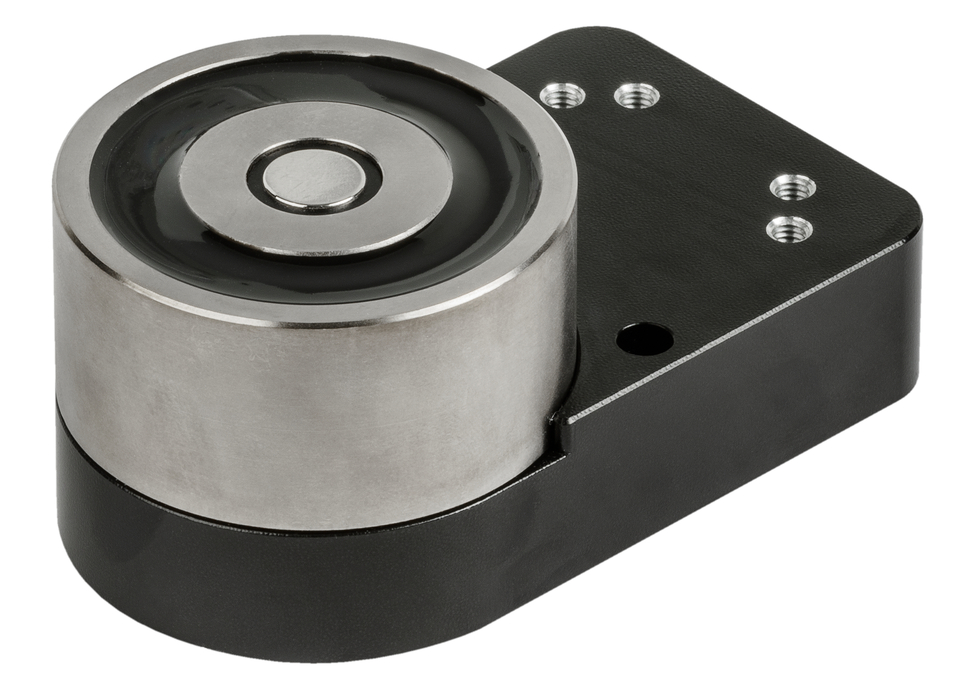

CEM-M2-C60-PZ-SE-161320 (Obj. č. 161320)

Modulární elektromagnetické jištění CEM-C60 s permanentním magnetem

  • Modulární elektromagnetické jištění pro ochranu procesů
  • Jisticí elektromagnet s jisticí sílou 650 N
  • Rozšíření funkcí pro bezpečnostní spínače CES-C04 / CES-C07
  • Flexibilita díky velkému výběru bezpečnostních spínačů
  • Maximální úroveň bezpečnosti – PL e / kategorie 4 pro detekci polohy dveří
  • Kódovaný transpondér zajišťuje vysokou ochranu proti neoprávněné manipulaci
  • Snadné připojení elektromagnetu pomocí 5pól. konektoru M12
  • Žlutá LED dioda k indikaci napětí na elektromagnetu
  • Niklovaný povrch elektromagnetu s vysokou odolností proti korozi
  • Integrovaný permanentní magnet, aretační síla 30 N
CEM-M2-C60-PZ-SE-161320 (Obj. č. 161320)

Popis

Směr nájezdu

Obrázek

Obrázek

Horizontálně

Způsob jištění ochranného krytu

CEM‑M2Jištění ochranného krytu aktivováno zapnutím energie, odjištění vypnutím energie.

Kombinace

Jisticí elektromagnet

Bezpečnostní spínače

Aktuátor

Použití

CES-C04

Pro CES-C04

CES-C07

Pro CES-C07

Rozměrový výkres
Rozměrový výkres

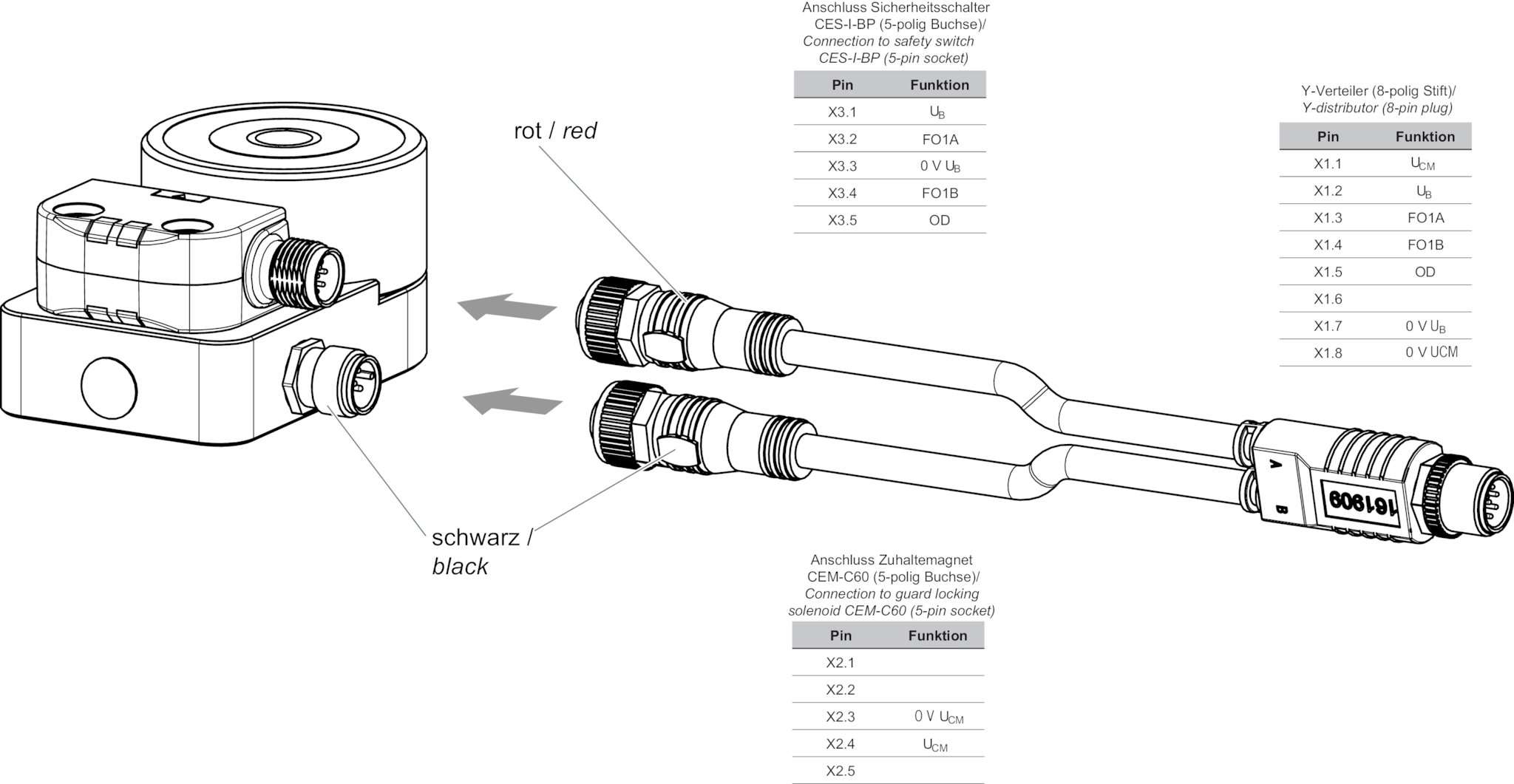

Připojovací schéma
Připojovací schéma
Připojovací schéma
Připojovací schéma

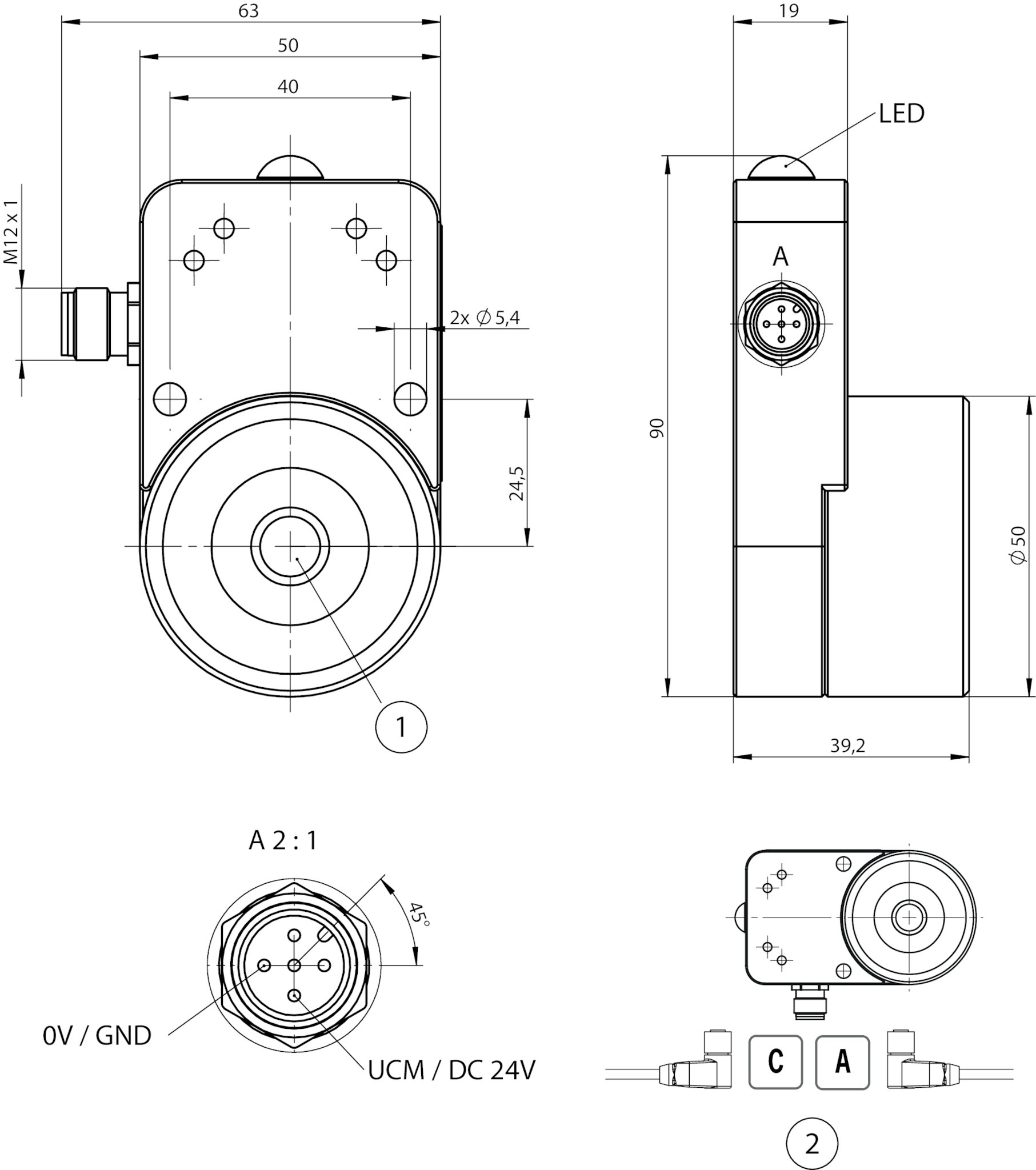

Rozměrový výkres

Rozměrový výkres
1Permanentní magnet
2Při znázorněné montážní poloze: vývod kabelu doleva nebo doprava

Připojovací schéma

Připojovací schéma

Připojovací schéma

Připojovací schéma

Technické údaje

Mechanické hodnoty a okolní prostředí

Materiál
Materiál tělesa
Hmotnost
Povolený rozsah provozních teplot -25 ... 50 °C
Krytí
Mechanická životnost
Montážní poloha
Způsob připojení
Princip jištění
Jisticí síla F
Přidržovací síla

Parametry elektrického připojení

Napájecí napětí DC
Odběr proudu 100 mA
Příkon 2,4 W
Zatěžovatel elektromagnetu (DZ) 100 %

Pracovní oblast

Odchylka soustřednosti

V kombinaci s Bezpečnostní spínače CES-I-AP-U-C04-USI-115150, CES-I-AP-U-C04-SK-115324, CES-I-AP-U-C04-USB-116502, CES-I-AP-U-C04-U05-116503, CES-I-AP-U-C04-U10-116504, CES-I-AP-U-C04-U20-116505, CES-I-AP-M-C04-USI-117323, CES-I-AP-M-C04-USB-117324, CES-I-AP-M-C04-SK-117325, CES-I-AP-M-C04-U05-117328, CES-I-AP-M-C04-U10-117329, CES-I-AP-M-C04-U20-117330, CES-I-AR-U-C04-SG-119469, CES-I-AR-U-C04-U05-119470, CES-I-AR-U-C04-U10-119471, CES-I-AR-U-C04-U20-119472, CES-I-AR-U-C04-USA-119473, CES-I-AR-M-C04-SG-119474, CES-I-AR-M-C04-U05-119475, CES-I-AR-M-C04-U10-119476, CES-I-AR-M-C04-U20-119477, CES-I-AR-M-C04-USA-119479, CES-I-AP-M-C04-USI-160832, CES-I-AR-F-C04-SG-161679, CES-I-AP-M-C04-USI-162592

Detekční oblast

Zajištěná vypínací vzdálenost Sar Max.40 mm
Zajištěná spínací vzdálenost Sao

V kombinaci s Bezpečnostní spínače CES-I-BR-M-C07-SA-156233, CES-I-BR-U-C07-SA-157920, CES-I-BP-M-C07-SB-160076, CES-I-BP-U-C07-SB-160080, CES-I-BP-M-C07-SI-162813, CES-I-BP-U-C07-SI-162815, CES-I-BR-S-C07-SA-165914

Detekční oblast

Zajištěná vypínací vzdálenost Sar Max.17 mm
Zajištěná spínací vzdálenost Sao
