EKS-A-IPLA-G01-ST05/04 (Obj. č. 112207)

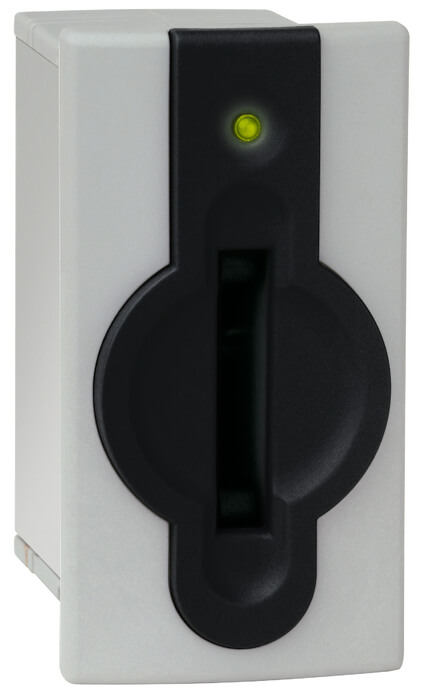

Klíčový adaptér EKS Light FSA kompakt (podporuje všechny provozní režimy)

  • Klíčový adaptér s 4bitovým paralelním rozhraním
  • Snadné připojení
  • Systém umožňuje jen čtení
  • Klíčový adaptér i vyhodnocovací elektronika v jednom pouzdře
  • Spolehlivé uchopení klíče, a to i při silných otřesech
  • Interní vyhodnocování dat z klíče
  • Výstup úrovně přístupu prostřednictvím 4bitového paralelního rozhraní
  • Disponuje všemi provozními režimy
  • Připojení k PLC
  • Provedení FSA (For Safety Applications)
EKS-A-IPLA-G01-ST05/04 (Obj. č. 112207)

Popis

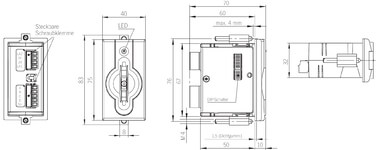

Rozměrový výkres
Rozměrový výkres

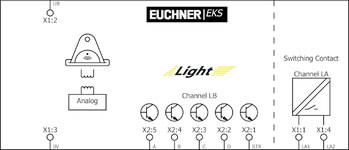

Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E240367_X1/A1EAC_RU C-DE.HX37.B.14157/20c_UL_us_E240367_X1/A1

Ovládací a zobrazovací prvky

LED displej
Žlutá Klíč v detekční oblasti
Červená Chyba
Zelená Připraveno k provozu

Hodnoty elektrického připojení

Průřez přípojky 0.14 ... 1.5 mm²
Napájení
Napájecí napětí DC 9 ... 24 ... 28 V DC (Při využívání dle požadavků UL je nezbytné použít napájení s charakteristikou „for use in class 2 circuits“.)
Odběr proudu max. 70 mA
Rozhraní a signalizace
Spínací napětí UB-2 ... UB V (Signál High)
Spínací proud 1 ... 10 ... 50 mA (Signál High)
Parametry bezpotenciálového polovodičového kontaktu LA
Kategorie použití
DC-13 24 V, 50 mA
DC-12 24 V, 50 mA
AC-15 24 V, 50 mA
AC-12 24 V, 50 mA
Spínací napětí 0 ... 24 ... 30 V
Spínací proud 1 ... 10 ... 50 mA Při zkratu se výstup vypne (Popis fungování ochrany proti přetížení najdete v příručce klíčového adaptéru, obj. č. 110845)

Mechanické hodnoty a prostředí

Způsob montáže Čelní strana ovládacího panelu
Montážní výřez podle DIN IEC 61554 33x68 mm
Třída ochrany
Ve vestavěném stavu (jen z přístupové strany) IP67
Okolní teplota -20 ... +70 °C
Materiál
Pouzdro PA6-GF30 šedý

Různé

Parametry bezpotenciálového polovodičového kontaktu LA
Další funkce
35 Odpor v zapnutém stavu v ohmech
max. 1 Kapacitní zatížení výstupu v µF

Rozhraní

Rozhraní a signalizace
Datové rozhraní 4b paralelní plus strobe, binární kódování pomocí úrovně High/Low

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 5,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 112207
Název výrobku EKS-A-IPLA-G01-ST05/04
Hmotnost brutto 0,172kg
Číslo celního tarifu 85365019000
ECLASS 27-39-90-90 Property, access monitor (other, unspecified)
