EKS-A-IPL-G01-ST05/02 (Obj. č. 109820)

Klíčový adaptér EKS Light kompakt (podporuje všechny provozní režimy)

  • Klíčový adaptér s 4bitovým paralelním rozhraním
  • Snadné připojení
  • Systém umožňuje jen čtení
  • Klíčový adaptér i vyhodnocovací elektronika v jednom pouzdře
  • Spolehlivé uchopení klíče, a to i při silných otřesech
  • Interní vyhodnocování dat z klíče
  • Výstup úrovně přístupu prostřednictvím 4bitového paralelního rozhraní
  • Disponuje všemi provozními režimy
  • Připojení k PLC
EKS-A-IPL-G01-ST05/02 (Obj. č. 109820)

Popis

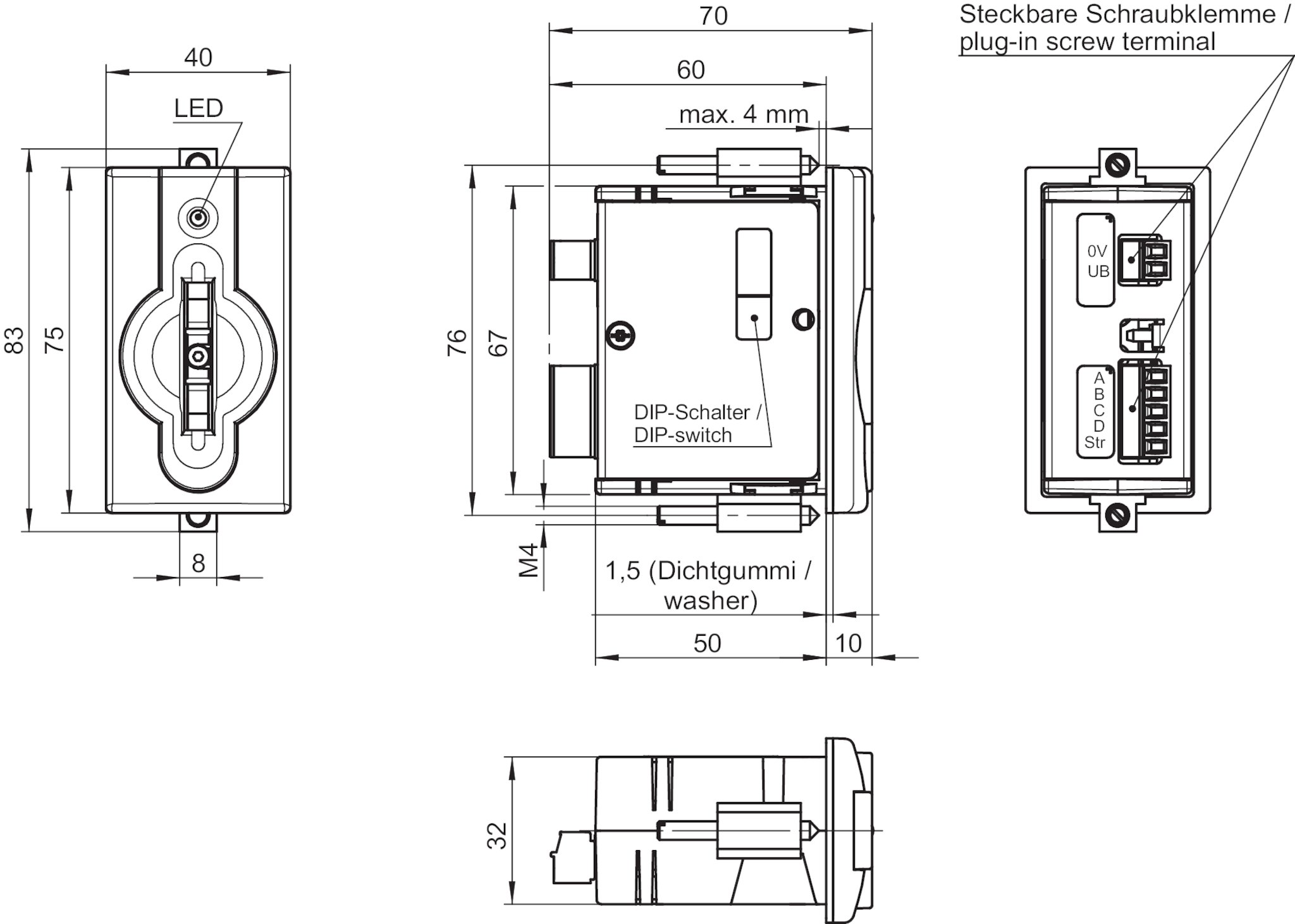

Rozměrový výkres
Rozměrový výkres

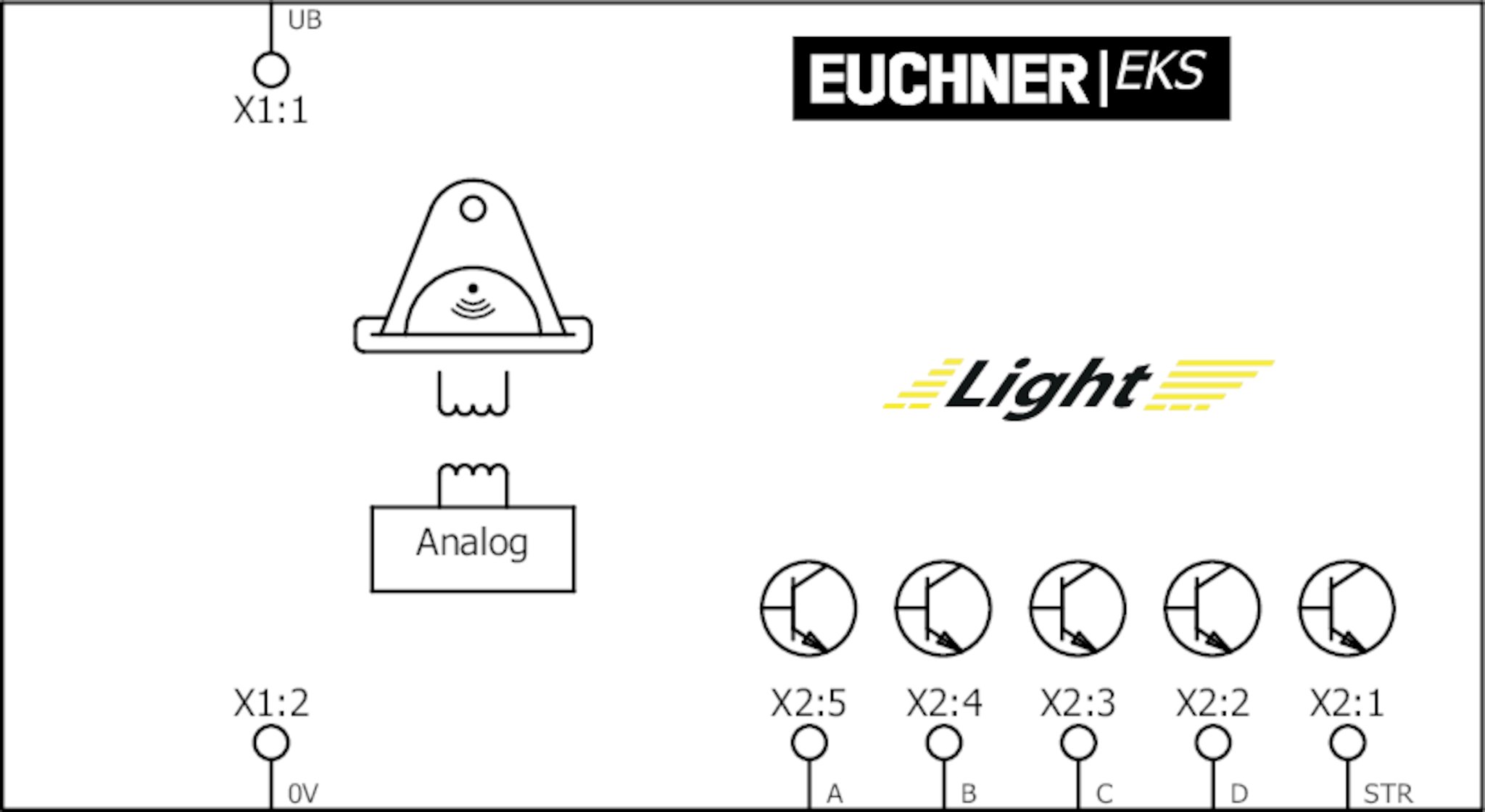

Připojovací schéma
Připojovací schéma

Rozměrový výkres

Rozměrový výkres

Připojovací schéma

Připojovací schéma

Technické údaje

Atesty

Zulassung EACRichtlinie CEZulassung c_UR_us Class 2

Mechanické hodnoty a okolní prostředí

Montážní výřez
Podle DIN IEC 61554 33x68 mm
Materiál tělesa
Pouzdro PA6-GF30 šedý
Povolený rozsah provozních teplot -20 ... 70 °C
Krytí
ve vestavěném stavu (jen z přístupové strany) IP67
Způsob montáže Čelní strana ovládacího panelu

Parametry elektrického připojení

LED indikace
Zelená Připraveno k provozu
Žlutá Klíč v detekční oblasti
Červená Chyba
Průřez připojovacích vodičů 0,14 ... 1,5 mm²
Napájení
Napájecí napětí DC 9 ... 24 ... 28 V DC (Při využívání dle požadavků UL je nezbytné použít napájení s charakteristikou „for use in class 2 circuits“.)
Odběr proudu Max.70 mA
Rozhraní a signalizace
Spínané napětí UB-2 ... UB V (Signál High)
Spínaný proud 1 ... 10 ... 50 mA Signál High

Rozhraní, sběrnice

Rozhraní a signalizace
Datové rozhraní 4b paralelní plus strobe, binární kódování pomocí úrovně High/Low
