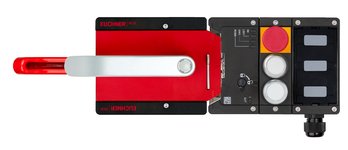

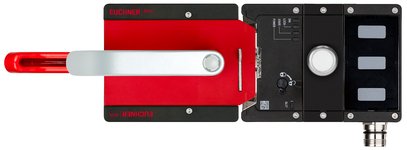

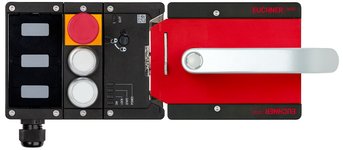

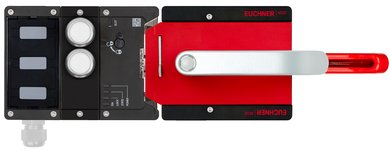

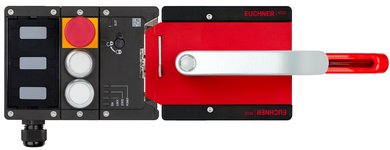

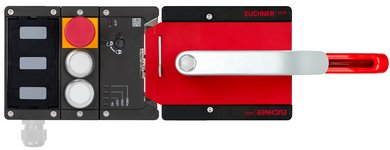

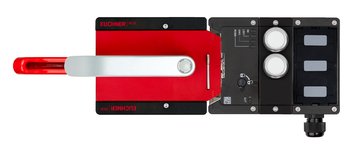

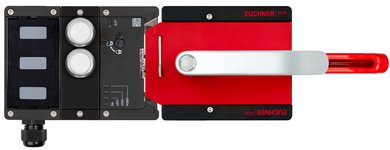

Kompletní sady MGB2-L.H.-B.

  • Modulární konstrukce se submoduly
  • Snadné rozšiřování
  • Možnost sériového řazení až 10 přístrojů BR do řetězce
  • Výměna submodulů za provozu
  • Pro dveře se závěsy napravo i nalevo
  • Integrovaná pomůcka pro zarovnávání
Kompletní sady MGB2-L.H.-B.

MGB2 Classic – další generace systému MGB

Nový systém MGB2 Classic představuje další vývojový stupeň původní varianty Multifunctional Gate Box MGB, která slaví úspěchy po celém světě. Přepracovaný design, nové a rozšířené funkce a modulární konstrukce nabízejí maximální flexibilitu a hospodárnost. MGB2 Classic je víc než jen systém k zabezpečení ochranných dveří. Umožňuje do jediného přístroje integrovat všechny relevantní funkce, které se týkají ochranných dveří. Systém MGB2 Classic se při tom hodí pro otočné i posuvné dveře.

Osvědčená technika obohacená o inovace

Stejně jako předchůdce je i systém MGB2 Classic vybaven velmi robustním pouzdrem vhodným do průmyslového prostředí. Disponuje také integrovaným dveřním dorazem z kovu a integrovanou montážní deskou. Lze ho namontovat na dveře se závěsy nalevo i napravo a také na posuvné dveře. Změna směru se provádí během montáže. Jisticí síla 2 000 N účinně zamezuje neúmyslnému otevření ochranných krytů a dalších ochranných zařízení. Systém MGB2 Classic splňuje požadavky všech relevantních norem, např. EN ISO 13849-1 a EN ISO 14119. Všechny šrouby mají stejný pohon Torx T10, takže si vystačíte s jediným nástrojem. Tato i mnohá další drobná vylepšení designu pouzdra usnadňují montáž a připojení jednotlivých systémových komponent.

Způsoby jištění ochranného krytu

L1, princip klidového proudu – jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu.

L2, princip pracovního proudu – jištění ochranného krytu silou elektromagnetu. Aktivace jištění ochranného krytu připojením napětí k jisticímu elektromagnetu.

Flexibilní přizpůsobení prostřednictvím konfigurace

Vyhodnocovací modul lze konfigurovat pomocí přepínačů DIP.

  • V závislosti na nastavení se vyhodnocovací modul chová jako přístroj MGB2-BP nebo MGB2-BR.
  • U přístrojů s jištěním ochranného krytu je rovněž možné zapnout nebo vypnout monitorování jeho stavu. Při zapnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je bezpečně jištěn ochranný kryt. Při vypnutém monitorování stavu jištění se bezpečnostní výstupy zapínají, když je ochranný kryt zavřený a jazýček závory je zasunutý do modulu MGB2 Classic.
  • Při zapnutém monitorování stavu jištění je možné aktivovat monitorování stavu odjištění. To signalizuje, zda byl použit pomocný, resp. únikový odjišťovací prvek.
  • Příslušná funkce umožňuje resetování na tovární nastavení.

Volná volba mezi sériovým řazením a samostatným provozem

Všechny přístroje s konfigurací MGB2-BR můžete rovnou sériově řadit, aniž byste snížili úroveň zabezpečení a úroveň vlastností PL. Tímto způsobem můžete minimalizovat počet vyhodnocovacích jednotek. Přístroje s konfigurací MGB2-BP se hodí zejména pro samostatný provoz.

Tlačítko Reset

Stisknutím tlačítka restartujete přístroj. Konfigurace zůstane zachována.

Varianty připojení

Díky různým provedením připojovacích modulů lze zapojení systému MGB2 Classic flexibilně měnit. Na výběr máte připojovací submoduly s touto výbavou:

  • Konektor M23 (RC18)
  • Kabelový vstup

Sada barevných clonek

Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek 120344 (5 barev).
