MGBS-P-I-AP-U-R-ZZE-SBB-162926 (Obj. č. 162926)

MGBS-P-I-AP, nouzové zastavení, 2× M12

  • Blokovací modul bez jištění ochranného krytu (modul vnější kliky objednávejte zvlášť)
  • Nastavitelný dveřní doraz, nastavení z výroby: vpravo
  • Přímé připojení k decentralizovaným periferním systémům (např. ET 200 pro)
  • Monitorování příčného zkratu
  • 2× bezpečnostní výstup (polovodičový)
  • Do kategorie 4 / úrovně vlastností PL „e“ podle normy EN ISO 13849-1
  • 2× konektor M12
  • Unicode
  • Nouzové zastavení
MGBS-P-I-AP-U-R-ZZE-SBB-162926 (Obj. č. 162926)

Popis

Dveřní doraz

Dveřní doraz lze nastavovat.

Vyhodnocování typu Unicode

Každý modul vnější kliky má vysokou úroveň kódování (Unicode). Modul s jištěním ochranného krytu detekuje pouze naučené moduly vnější kliky. Je možné naučit další moduly vnější kliky. Jednotka rozpozná vždy pouze modul vnější kliky, který byl naučen jako poslední.

Obsazení konektoru

Konektor (pohled na zásuvnou stranu)KontaktOznačeníFunkceBarva žíly připojovacího kabelu

X 1.1UBNapájecí napětí elektroniky 24 V DCBN
X 1.2FO1ABezpečnostní výstup, kanál AWH
X 1.30 V UBNapájecí napětí elektroniky 0 V DCBU
X 1.4FO1BBezpečnostní výstup, kanál BBK
X 1.5-NezapojenoGY
X 2.1S1.A1Nouzové zastavení (kanál A)BN
X 2.2S1.B1Nouzové zastavení (kanál B)WH
X 2.3-NezapojenoBU
X 2.4S1.A2Nouzové zastavení (kanál A)BK
X 2.5S1.B2Nouzové zastavení (kanál B)GY
Rozměrový výkres
Rozměrový výkres

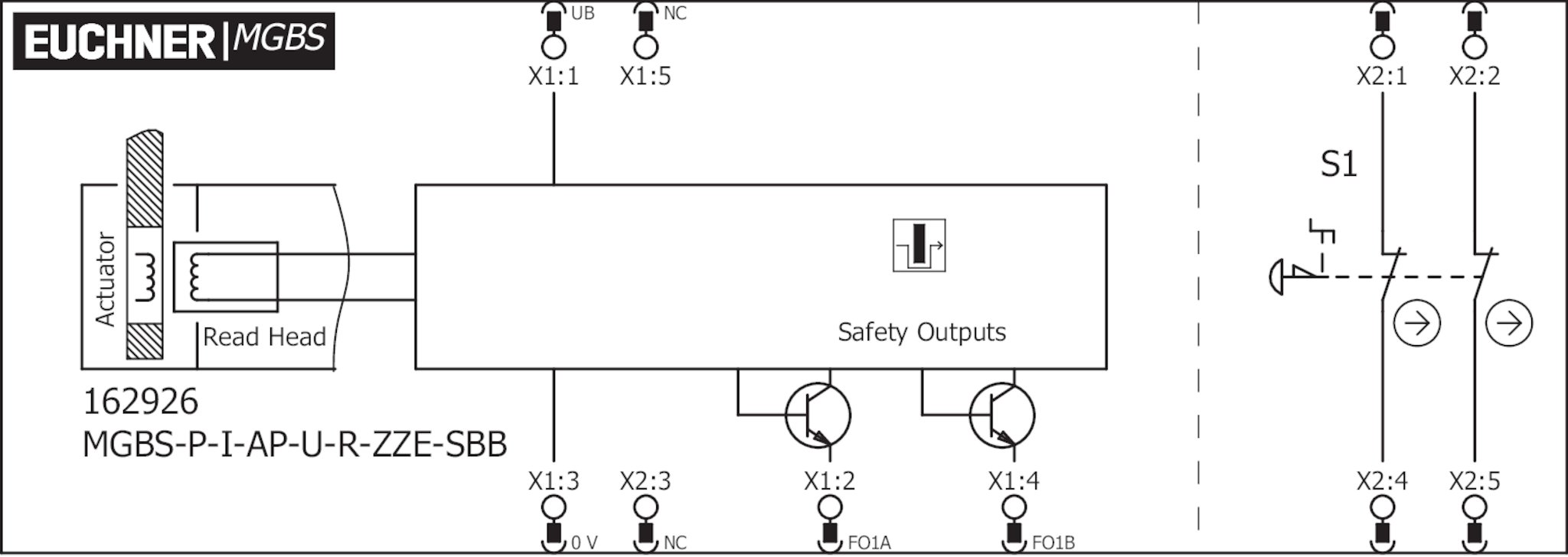

Připojovací schéma
Připojovací schéma

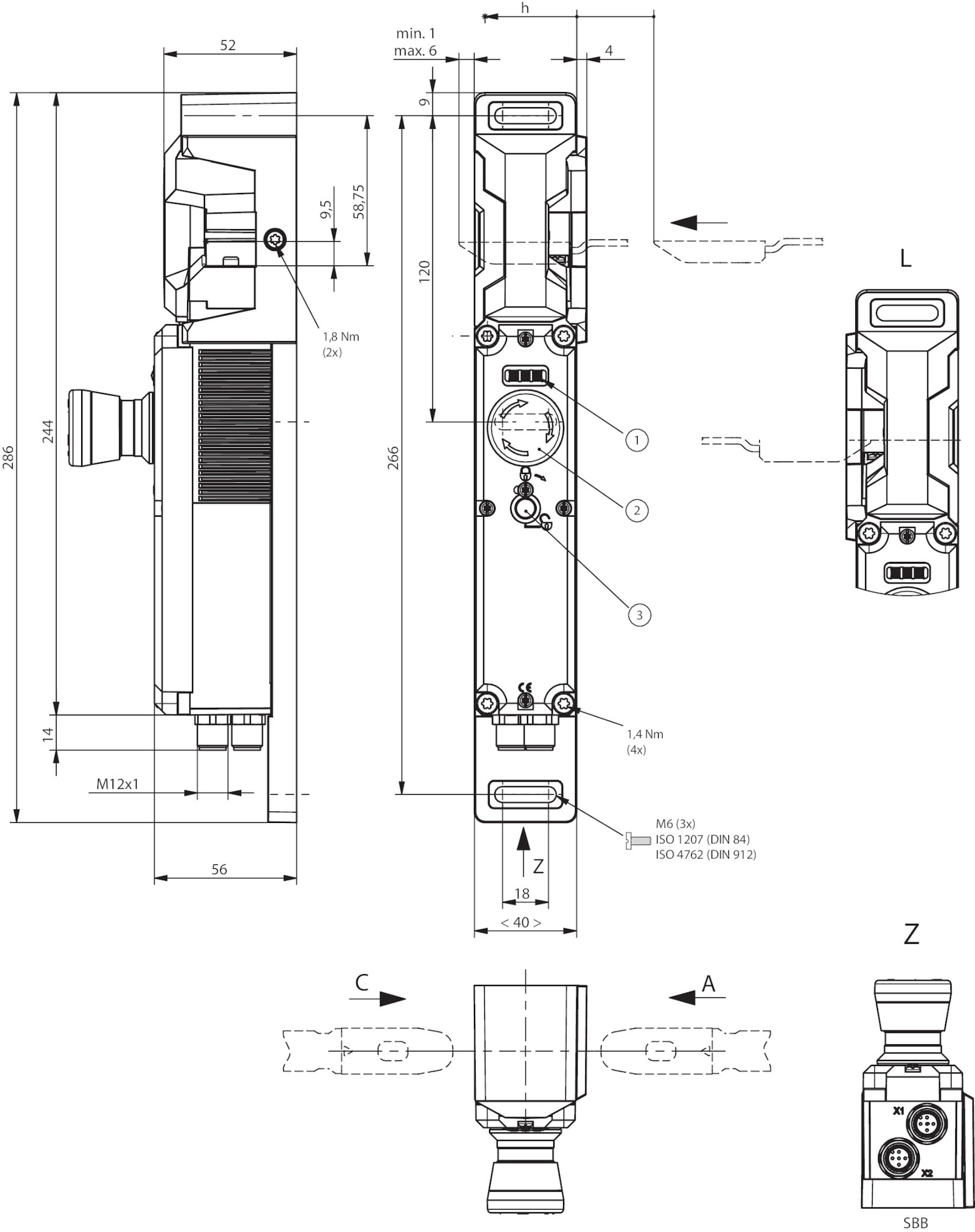

Rozměrové výkresy

Rozměrové výkresy
1LED diody
2Nouzové zastavení
3Pomocný odjišťovací prvek (bez funkce)

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E155795_3/11FCC_2AJ58-05_

Pracovní prostor

Opakovatelná přesnost R
Podle EN 60947-5-2 10 %

Ovládací a zobrazovací prvky

PolohaDoplňkyBarvaOznačení1PočetLEDProvedeníVkládací štítekSpínací jednotkaVkládací štítek
1Nouzové zastavení2× nuceně rozpínaný kontakt

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí UB) 0.25 ... 8 A
Příkon 1 W
Návrhové izolační napětí Ui 50 V
Návrhová odolnost proti rázovému napětí Uimp 0.5 kV
Napájecí napětí DC
UUB 24 V DC -15% ... +15% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Kategorie použití
DC-13 24 V, 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Spínané zatížení
Podle UL 24 V DC, třída 2 (Alternativy viz návod k použití)
Třída ochrany
EN IEC 61140 III
Odběr proudu
IUB 40 mA
Doba trvání zkušebního impulzu max. 0.3 ms (Platí pro zátěž C <= 30 nF a R <= 20 kΩ)
Interval testovacích impulzů min. 100 ms
Stupeň znečištění (externí, podle EN 60947-1) 3
Nouzové zastavení
Napájecí napětí 5 ... 24 V
Provozní proud 1 ... 100 mA
Bezpečnostní výstupy FO1A/FO1B
Druh výstupu 2× polovodičový výstup, PNP, odolný proti zkratu
Výstupní napětí
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
HIGH U(FO1A) / U(FO1B) UB-1.5 ... UB V DC
Doba diskrepance
Obou bezpečnostních výstupů max. 10 ms Podle normy EN IEC 60947-5-3
Doba do zapnutí max. 400 ms
Zbytkový proud Ir max. 0.25 mA
Spínací proud
Na každém bezpečnostním výstupu FO1A/FO1B 1 ... 150 mA

Mechanické hodnoty a prostředí

Rychlost nájezdu max. 20 m/min
Typ připojení 2× konektor M12, 5pól.
Vytahovací síla 20 N
Prodleva do dosažení pohotovostního stavu max. 1 s
Ovládací síla 10 N
Montážní poloha Dveřní závěs DIN pravý
Frekvence spínání max. 0.5 Hz
Mechanická životnost 1 x 10⁶
Volný chod 5 mm
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (Konektor/protikus v sešroubovaném stavu)
Okolní teplota
Při UB = 24 V DC -20 ... +55 °C
Materiál
Konzola spínače Zinkový tlakový odlitek
Pouzdro bezpečnostního spínače Termoplast zesílený skelnými vlákny

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

Doba provozu 20 y
Nouzové zastavení
B10D 0.13 x 10⁶
Monitorování jištění a polohy ochranného krytu
Kategorie 4
Úroveň vlastností PL e
PFHD 4,1× 10 -9

Různé

Pro schválení podle UL platí Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití
Aretace Zajišťovací čep

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 11,0 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 162926
Název výrobku MGBS-P-I-AP-U-R-ZZE-SBB-162926
Hmotnost brutto 1,8kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
