TZ2LE024RC18VAB-C1803 (Obj. č. 075955)

Bezpečnostní spínač TZ, konektor M23 (RC18), potvrzovací tlačítko, bez pomocného odjišťovacího prvku, speciální zapojení

  • Konektor M23 (RC18)
  • Přípojka pro potvrzovací tlačítko
  • Bez pomocného odjišťovacího prvku
  • LED indikace
  • Hlava aktuátoru namontována nalevo
  • Princip pracovního proudu
TZ2LE024RC18VAB-C1803 (Obj. č. 075955)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Princip jištění

Pracovní proud (Power to lock): U ochranného krytu s jištěním na principu pracovního proudu je ochranný kryt jištěn, dokud se nepřeruší přívod proudu do jisticího elektromagnetu. Odjištění probíhá silou pružiny. Tato varianta se také označuje jako elektrické jištění ochranného krytu.

LED indikace

Spínač má dva volně přiřaditelné LED indikátory (červený a zelený).

Spínací jednotka

SK

2131

Pomalý spínací člen

Kontakty pro monitorování polohy dveří: 2× nuceně rozpínaný kontakt + 1× spínací kontakt

ÜK

3131

Pomalý spínací člen

Kontakty pro signalizaci stavu jištění ochranného krytu: 2× nuceně rozpínaný kontakt + 1× spínací kontakt

Bez pomocného odjišťovacího prvku

Ochranný kryt nelze odjistit ručně.

Potřebné příslušenství

Aktuátor není součástí dodávky.

Spínací funkce
Spínací funkce
Rozměrový výkres
Rozměrový výkres

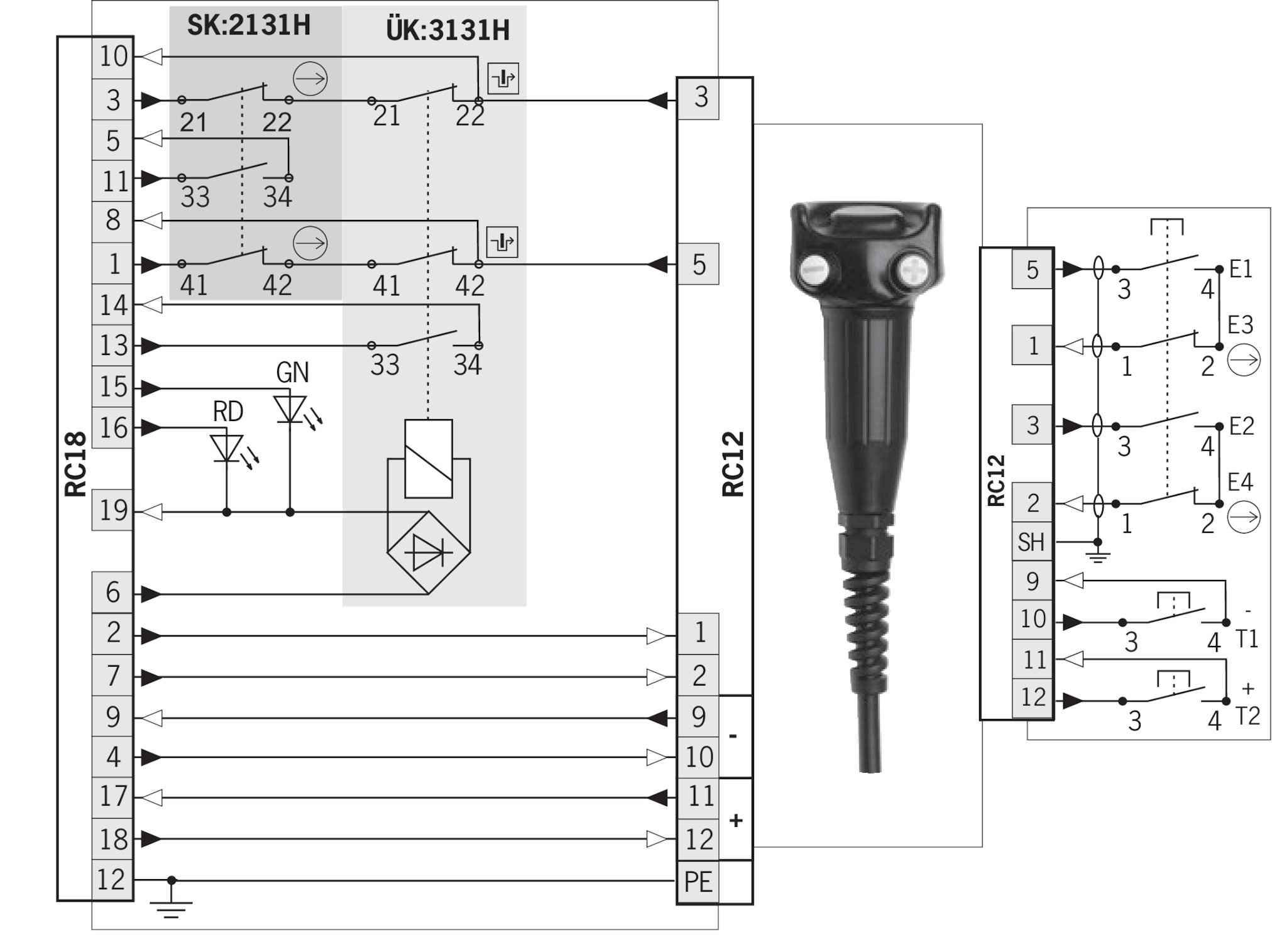

Připojovací schéma SK: 2131H / ÜK: 3131H
Připojovací schéma SK: 2131H / ÜK: 3131H
Elektromechanické bezpečnostní spínače v praxi

Funkční výkresy

Funkční výkresy

Rozměrové výkresy

Rozměrové výkresy
1Konektor RC18
2Přípojka pro potvrzovací tlačítko

Příklady připojení

Příklady připojení
Potvrzovací tlačítko ZSB077040 (077 040) nebo ZSA092141C2038 (092 141) s konektorem RC12
square_grey_dark.epsMonitorování polohy dveří
square_grey_light.epsMonitorování elektromagnetu

Technické údaje

Schválení

EAC_RU C-DE.MO05.B.00971/20DNV-GL_TAA0000172 Rev. 1CCC2024010305643586_SafetySwitch T_STc_UL_us_E155795_2/4

Ovládací a zobrazovací prvky

LED displej Napájecí napětí odpovídá napětí elektromagnetu (2× LED dioda; zelená, červená)

Hodnoty elektrického připojení

Zajištění max. 4 A gG (>70 °C =>2 A gG)
Příkon 10 W
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 1.5 kV
Kategorie použití
DC-13 4 A 24 V (>70 °C =>2 A)
AC-15 4 A 50 V (>70 °C =>2 A)
Napájecí napětí elektromagnetu
AC/DC 24 V -15% ... +10%
Zatěžovatel elektromagnetu DZ 100 %
Spínací napětí
Min. při 10 mA 12 V
Spínací proud
Min. při 24 V 1 mA
Tepelný návrhový proud Ith 4 A (>70 °C =>2 A)

Mechanické hodnoty a prostředí

Rychlost nájezdu max. 20 m/min
Směr nájezdu
Levá ovládací hlava C
Typ připojení
1× Konektor RC18 (18 + PE; nuceně rozpínaný kontakt polohy dveří řazený do série s nuceně rozpínaným kontaktem monitorování stavu jištění)
Počet spínacích kontaktů pro monitorování polohy dveří 1
Počet spínacích kontaktů pro monitorování stavu jištění 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 2
Počet nuceně rozpínaných kontaktů pro monitorování stavu jištění 2
Vytahovací síla 30 N
Frekvence ovládání max. 1200 1/h
Ovládací síla 35 N
Kryt Černá
Montážní poloha Libovolná
Hloubka zasunutí 52 mm
Mechanická životnost 1 x 10⁶
Přidržovací síla 10 N
Princip přepínání Pomalý spínací člen
Třída ochrany IP65
Okolní teplota -25 ... 80 °C
Materiál
Kontakt Slitina stříbra s velmi tenkým pozlacením
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu
Držící síla Fmax 2000 N
Držící síla FZh 1500 N
Princip jištění Princip pracovního proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Monitorování polohy ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V
Monitorování jištění ochranného krytu3x10620 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


Různé

Číslo C
C1803 Bez pomocného odjišťovacího prvku s přípojkou pro potvrzovací tlačítko (RC12)

V kombinaci s aktuátorem BETAETIGER-Z-GN

Volný chod 16 mm

V kombinaci s aktuátorem BETAETIGER-Z-G

Volný chod 4 mm

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 14,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 075955
Název výrobku TZ2LE024RC18VAB-C1803
Hmotnost brutto 1,2kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-03 Safety switch with guard control
