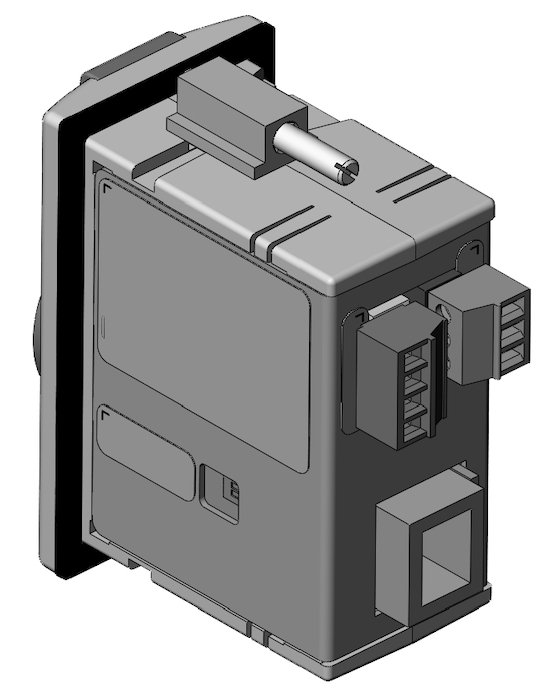

EKS-A-IIXA-G01-ST02/03/04 (Obj. č. 106306)

Klíčový adaptér s rozhraním PROFINET v provedení FSA

  • Klíčový adaptér s rozhraním PROFINET IO
  • Zapisovací/čtecí systém
  • Prostorově odsazená montáž
  • Klíčový adaptér i elektronika v jednom pouzdře
  • Spolehlivé uchopení klíče, a to i při silných otřesech
  • Data z klíče předává ke zpracování řídicímu systému
  • Připojení k PLC
  • Protokol PROFINET, cyklický přenos dat do řídicího systému
  • Připojení prostřednictvím souboru GSDML
  • Různé možnosti přiřazení adres, také pomocí přepínačů DIP
  • Provedení FSA (For Safety Applications)
EKS-A-IIXA-G01-ST02/03/04 (Obj. č. 106306)

Popis

Rozměrový výkres
Rozměrový výkres
Blokové schéma zapojení
Blokové schéma zapojení
EKS FSA – bezpečná volba provozních režimů pomocí dotykového panelu do úrovně vlastností PL e

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení

Technické údaje

Atesty

EAC_RU C-DE.MO05.B.00971/20c_UL_us_E240367_X1/A1ProfiNET_Z10134c_UL_us_E240367_X1/A1

Ovládací a indikační prvky

LED indikace
Červená Chyba
Žlutá Klíč v detekční oblasti
Zelená Připraveno k provozu

Parametry elektrického připojení

Napájení
Napájecí napětí DC 20 ... 24 ... 28 V DC
Odběr proudu max. 150 mA
Rozhraní PROFINET
Připojovací kabel Min. 2× 2 měděné stíněné kroucené dvoulinky Kat. 5
Parametry pro výstupy LA a LB
Průřez připojovacích vodičů 0.14 ... 1.5 mm² (Násuvná šroubová svorka, 2× 2pól.)
Doba diskrepance 200 ms Rozdílová doba výstupů (LB jako první) (Dojde-li během zasouvání nebo vytahování klíče k přístupu k rozhraní, může simultánnost činit více než 200 ms.)
Kategorie použití
DC-12 24 V, 50 mA
DC-13 24 V, 50 mA
AC-15 24 V, 50 mA
AC-12 24 V, 50 mA
Spínané napětí 24 ... 30 V
Spínaný proud 1 ... 10 ... 50 mA S ochranou proti zkratu, max. 100×

Mechanické hodnoty a okolní prostředí

Montážní poloha Čelní strana ovládacího panelu
Montážní výřez podle DIN IEC 61554 33x68 mm
Krytí
Ve vestavěném stavu (jen z přístupové strany) IP67
Okolní teplota 0 ... +55 °C
Materiál
Pouzdro PA6-GF30 šedý
Rozhraní PROFINET
Způsob připojení
Zásuvka RJ-45
Hvězdicovitá kabeláž

Různé

Parametry pro výstupy LA a LB
Dodatečná charakteristika
35 Odpor v zapnutém stavu v ohmech
max. 1 Kapacitní zátěž na každém výstupu v µF

Rozhraní, sběrnice

Rozhraní PROFINET
Datový protokol PROFINET
Přenosová rychlost 10/100 Mbps
Datové rozhraní Ethernet (IEEE 802.3)

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 5,0 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 106306
Název výrobku EKS-A-IIXA-G01-ST02/03/04
Hmotnost brutto 0,194kg
Číslo celního tarifu 85365019
