MGB2-L1HB-EC-U-S7-CA-L-175499 (Obj. č. 175499)
Zvolte obsah

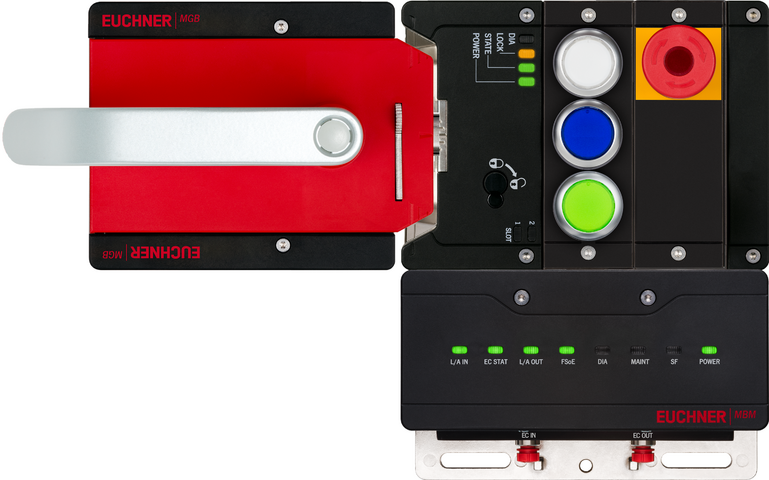

Kompletní sada MGB2-L1...-EC (3 osvětlená tlačítka, nouzové zastavení, princip uzavřeného obvodu, dveřní závěs vlevo)
- Jištění s monitorováním stavu jištění
- Prosvětlené tlačítko nouzového zastavení podle ISO 13850
- 3× prosvětlené tlačítko
- Připojení konektorem M8 s kódováním P
- Integrovaný switch
- Nastavitelný dveřní doraz, nastavení z výroby: vlevo
- Unicode

Popis
Způsob jištění ochranného krytu
MGB2-L1... | Jištění ochranného krytu silou pružiny. Odjištění připojením napětí k jisticímu elektromagnetu. (princip klidového proudu) |
Připojení ke sběrnici EtherCAT
Konektor M8, 4pól. pro EtherCAT P

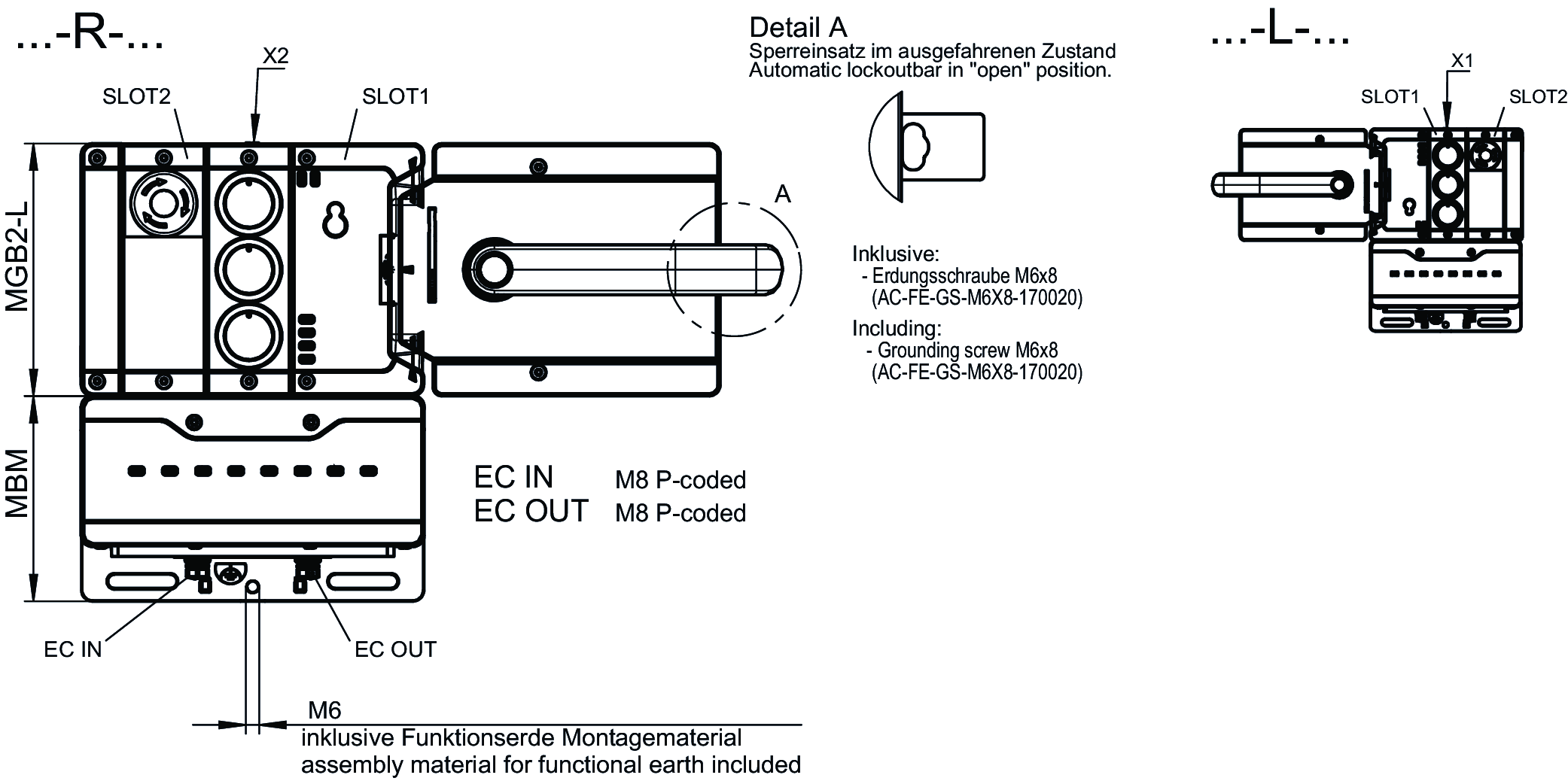

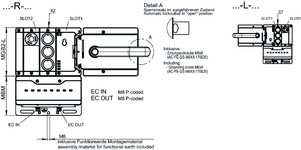

Rozměrové výkresy

Rozměrové výkresy

Technické údaje
Schválení


Sběrnicové moduly MBM-EC-S7-MLI-3B-163293 (Obj. č. 163293)

Hodnoty elektrického připojení
Připojovací kabel | |
MLI | 5pól., M12 × 1 |
Návrhové izolační napětí Ui | 75 V |
Jmenovité impulzní napětí Uimp | 0.5 kV |
Požadavky na elektromagnetickou kompatibilitu | Směrnice 2014/30/EU o elektromagnetické kompatibilitě |
Maximální napájecí proud v připojovacím bloku | |
X1, X2 | max. 3000 mA |
Třída ochrany | III |
Odběr proudu | max. 200 mA |
Stupeň znečištění (externí, podle EN 60947-1) | 3 |
Napájení X1, X2 | |
Zajištění | |
Externí | min. 1 A Pomalá |
Napájecí napětí DC | |
US | 24 V DC -15% ... +20% ((Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV)) |
Pomocné napětí DC | |
UP | 24 V DC -15% ... +20% (Pomocné napětí není pro systém MGB zapotřebí) |
Mechanické hodnoty a prostředí
Typ připojení | |
Podle IEC 61076-2-104 | M8 4pól., EtherCAT s kódováním P (EC IN) |
Podle IEC 61076-2-104, kabel Profinet I/O, min. kat. 5e | M8 4pól., EtherCAT s kódováním P (EC OUT) |
Montážní poloha | Libovolná |
Odolnost proti nárazům a vibracím | Podle normy EN IEC 60947-5-3 |
Třída ochrany | IP65 (V uzavřeném stavu, když jsou správně nainstalovány propojovací kabely a submoduly.) |
Okolní teplota | |
B s U = 24 V DC | -25 ... +55 °C |
Materiál | |
Pouzdro | Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný |
ML1C / ML2C | |
Typ připojení | Šroubovací svorkovnice |
Typ připojení | Zásuvka s kolíky |
Specifikace konstrukčního provedení | M12 EN 61076-2-101 / kódování A |
Počet pólů | 5 |
Zapojovací cykly | 100 |
ML1D | |
Typ připojení | Zásuvné připojení (nezajištěno) |
Typ připojení | Zásuvka s kolíky |
Počet pólů | 5 |
Zapojovací cykly | 100 |
Rozhraní
Datový protokol sběrnice | EtherCAT (IEC 61158 type 12) |
Datový protokol – zabezpečení | FSoE (IEC 61784-3-12) |
Datové rozhraní | |
Ethernet |
Moduly vnější kliky MGB2-H-BA1A1-L-156396 (Obj. č. 156396)

Mechanické hodnoty a prostředí
Montážní poloha | Dveřní závěs DIN levý |
Třída ochrany | IP65 |
Okolní teplota | -30 ... +55 °C |
Materiál | |
Pouzdro | Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel |
Vyhodnocovací moduly s jištěním ochranného krytu MGB2-L1-MLI-U-YQ7C8-CA-L-175502 (Obj. č. 175502)

Mechanické hodnoty a prostředí
Montážní poloha | Dveřní závěs DIN levý |
Komponenty

163293
MBM-EC-S7-MLI-3B-163293
Sběrnicový modul MBM-EC... (přípojka M8 s kódováním P)
MBM-EC-S7-MLI-3B-163293
Sběrnicový modul MBM-EC... (přípojka M8 s kódováním P)
- Pro připojení modulů MGB2 nebo MCM
- Připojení k EtherCAT
- Připojení konektorem M8 s kódováním P
- Odsazená nebo přímá montáž
- Integrovaný switch
- Kompatibilní se všemi přístroji z řady Modular

156396
MGB2-H-BA1A1-L-156396
Modul vnější kliky MGB2-H... (dveřní klika, dveře se závěsy nalevo)
MGB2-H-BA1A1-L-156396
Modul vnější kliky MGB2-H... (dveřní klika, dveře se závěsy nalevo)
- Inteligentní jazýček závory
- Výklopný zajišťovací mechanismus
- Dveřní klika
- Nastavitelný dveřní doraz, nastavení z výroby: vlevo
Příslušenství
Montážní příslušenství
Montážní deska pro modul vnější kliky MGB2-H...

156683
AM-P-H-156683
AM-P-H-156683
- Pro modul vnější kliky MGB2-H
- Snadná a rychlá montáž
- Rychlá výměna modulu
- Ocel, práškový nástřik
- Vhodné pro dveře se závěsy napravo i nalevo
- Vč. sady šroubů

173089
AM-P-H-173089
AM-P-H-173089
- Pro modul vnější kliky MGB2-H
- Snadná a rychlá montáž
- Rychlá výměna modulu
- Ocel, práškový nástřik
- Vhodné pro dveře se závěsy napravo i nalevo
- Vč. sady šroubů
Ostatní
Připojovací materiál
Připojovací kabel s 2 konektory M12, 5pól., 1,5 m, standard AIDA

159356
C-M12F05-05X034PU01,5-M12M05-159356
C-M12F05-05X034PU01,5-M12M05-159356
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 1,5 m

159363
C-M12F05-05X034PU01,5-M12M05-159363
C-M12F05-05X034PU01,5-M12M05-159363
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 1,5 m
Připojovací kabel s 2 konektory M12, 5pól., 10 m, standard AIDA

159360
C-M12F05-05X034PU10,0-M12M05-159360
C-M12F05-05X034PU10,0-M12M05-159360
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 10 m

159920
C-M12F05-05X034PU10,0-M12M05-159920
C-M12F05-05X034PU10,0-M12M05-159920
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 10 m
Připojovací kabel s 2 konektory M12, 5pól., 15 m, standard AIDA

159361
C-M12F05-05X034PU15,0-M12M05-159361
C-M12F05-05X034PU15,0-M12M05-159361
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 15 m

159921
C-M12F05-05X034PU15,0-M12M05-159921
C-M12F05-05X034PU15,0-M12M05-159921
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 15 m
Připojovací kabel s 2 konektory M12, 5pól., 1 m, standard AIDA

159355
C-M12F05-05X034PU01,0-M12M05-159355
C-M12F05-05X034PU01,0-M12M05-159355
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 1 m

159362
C-M12F05-05X034PU01,0-M12M05-159362
C-M12F05-05X034PU01,0-M12M05-159362
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 1 m
Připojovací kabel s 2 konektory M12, 5pól., 3 m, standard AIDA

159357
C-M12F05-05X034PU03,0-M12M05-159357
C-M12F05-05X034PU03,0-M12M05-159357
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 3 m

159364
C-M12F05-05X034PU03,0-M12M05-159364
C-M12F05-05X034PU03,0-M12M05-159364
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 3 m
Připojovací kabel s 2 konektory M12, 5pól., 5 m, standard AIDA

159358
C-M12F05-05X034PU05,0-M12M05-159358
C-M12F05-05X034PU05,0-M12M05-159358
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 5 m

159365
C-M12F05-05X034PU05,0-M12M05-159365
C-M12F05-05X034PU05,0-M12M05-159365
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 5 m
Připojovací kabel s 2 konektory M12, 5pól., 8 m, standard AIDA

159359
C-M12F05-05X034PU08,0-M12M05-159359
C-M12F05-05X034PU08,0-M12M05-159359
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, šedý plášť
- Délka kabelu 8 m

159919
C-M12F05-05X034PU08,0-M12M05-159919
C-M12F05-05X034PU08,0-M12M05-159919
- Zástrčka M12 s dutinkami – konektor M12, 5pól.
- Přímá spojka pro zástrčku s dutinkami a konektor
- Připojovací kabel podle standardu AIDA
- Kabel z PUR, žlutý plášť
- Délka kabelu 8 m
Rozšíření funkcí
Zámek pro pomocný odjišťovací prvek pro bezpečnostní spínače CTP/CTA/TP/STP

084177
AE-K-A1-DULK1-84177
AE-K-A1-DULK1-84177
- Zámek s unikátním zamykáním
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“

086236
AE-K-A1-IULK1-86236
AE-K-A1-IULK1-86236
- Univerzální zámek
- Klíč lze vytáhnout v poloze „odjištěno“, „zajištěno“

109212
AE-K-A1-IUK2-109212
AE-K-A1-IUK2-109212
- Univerzální zámek
- Klíč lze vytáhnout jen v poloze „odjištěno“

121917
AE-K-A1-ILK1-121917
AE-K-A1-ILK1-121917
- Univerzální zámek
- Klíč lze vytáhnout v poloze „zajištěno“
Únikový odjišťovací modul MGB-E... předem namontovaný na montážní desce

106051
MGB-E-A2-106051
MGB-E-A2-106051
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Namontován na montážní desce
- Dveřní klika, signální červená
- Určeno pro dveřní profily do 40 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)

126320
MGB-E-A8-126320
MGB-E-A8-126320
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Namontován na montážní desce
- Dveřní koule: signální červená
- Určeno pro dveřní profily do 40 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)
Únikový odjišťovací prvek MGB-E-A...

100465
MGB-E-A-100465
MGB-E-A-100465
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Dveřní klika, signální červená
- Určeno pro dveřní profily do 40 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)

163885
MGB-E-A4-163885
MGB-E-A4-163885
- Únikový odjišťovací prvek aktivovaný z nebezpečného prostoru
- Dveřní klika, signální červená
- Určeno pro dveřní profily do 45 mm
- Prodloužená ovládací osa pro tlustší dveře (volitelný doplněk)
Ke stažení
Celé balení
Stáhněte si všechny důležité dokumenty jedním kliknutím.
Obsahuje:
- Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
- Příp. datové listy jako dodatek k návodu k použití
- Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 41,8 MB)
Jednotlivé dokumenty
Pokyny
Návod k použití Blokovací moduly / vyhodnocovací moduly s jištěním ochranného krytu MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
Verze
Jazyk
Velikost

Návod k použití Blokovací moduly / vyhodnocovací moduly s jištěním ochranného krytu MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
5,3 MB

Operating Instructions Interlocking/Locking Modules MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
4,8 MB

Mode d’emploi Modules de verrouillage / interverrouillage MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
4,9 MB

Manual de instrucciones Módulos de enclavamiento o bloqueo MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
4,9 MB

Betriebsanleitung Verriegelungs-/Zuhaltemodule MGB2-I..-MLI-... / MGB2-L..-MLI-... (Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
4,9 MB

使用说明书 互锁/锁止模块 MGB2-I..-MLI-.../ MGB2-L..-MLI-...(Modular)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
5,3 MB

사용 설명서 연동/잠금 모듈 MGB2-I..-MLI-... / MGB2-L..-MLI-... (모듈형)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
5,3 MB

Használati utasítás Reteszelő- /zárvatartó modul MGB2-I..-MLI-... / MGB2-L..-MLI-... (moduláris)
Č. dok.
2500234
Verze
01/25
Jazyk
Velikost
5,4 MB
Prohlášení o shodě
EU-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost

EU-Konformitätserklärung
Č. dok.
EDC2518509
Verze
Jazyk
Velikost
0,2 MB
UKCA-Konformitätserklärung
Č. dok.
Verze
Jazyk
Velikost

UKCA-Konformitätserklärung
Č. dok.
EDC20001508
Verze
Jazyk
Velikost
0,2 MB
Ostatní dokumenty
Schválení a certifikáty
c UL us
Č. dok.
Verze
Jazyk
Velikost

c UL us
Č. dok.
Verze
Jazyk
Velikost
0,7 MB
Objednací údaje
Obj. č. | 175499 |
Název výrobku | MGB2-L1HB-EC-U-S7-CA-L-175499 |
Hmotnost brutto | 0,kg |
Číslo celního tarifu | 85371098 |
ECLASS | 27-27-24-05 Safety-related transponder switch with guardlocking |
