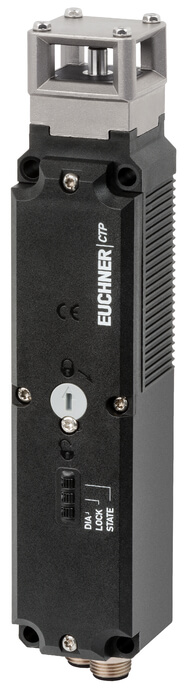

Bezpečnostní spínač s kódovaným transpondérem CTP-AR, 2× M12, ušlechtilá ocel
- Bezpečnostní spínače s jištěním ochranného krytu a integrovanou vyhodnocovací elektronikou
- Provedení se součástmi z ušlechtilé oceli
- Certifikát ECOLAB
- Až 20 sériově řazených spínačů
- Monitorování příčného zkratu
- Dva bezpečnostní výstupy (polovodičové)
- Do kategorie 4 / úrovně vlastností PL „e“ dle normy EN ISO 13849-1
- Se dvěma konektory M12
- Multicode
- Signalizační výstup polohy dveří
- Směr nájezdu A, B a C (stav při dodání)
Popis
Provedení z ušlechtilé oceli odolné proti médiím
Robustní a téměř dokonale odolný proti různým médiím Kritické součásti, jako jsou konektory, šrouby krytu, vodicí dutinky atd., jsou vyrobené z kvalitní nerezavějící oceli.
Vyhodnocování typu Multicode
Spínač detekuje každý vhodný aktuátor.
Způsob jištění ochranného krytu
| CTP‑L1 | Jištění ochranného krytu aktivováno silou pružiny a odjišťováno zapnutím energie (princip klidového proudu). |
Obsazení konektoru
Konektor (pohled na zásuvnou stranu) |
Kontakt |
Označení |
Funkce |
Barva žíly připojovacího kabelu |
|---|---|---|---|---|
|
X 1.1 |
FI1B |
Uvolňovací vstup kanálu 2 |
Bílá |
X 1.2 |
UB |
Napájecí napětí elektroniky AR, 24 V DC |
Hnědá |
|
X 1.3 |
FO1A |
Bezpečnostní výstup kanálu 1 |
Zelená |
|
X 1.4 |
FO1B |
Bezpečnostní výstup kanálu 2 |
Žlutá |
|
X 1.5 |
OL |
Signalizační výstup jištění ochranného krytu |
Šedá |
|
X 1.6 |
FI1A |
Uvolňovací vstup kanálu 1 |
Růžová |
|
X 1.7 |
0 V UB |
Napájecí napětí elektroniky AR, 0 V |
Modrá |
|
X 1.8 |
RST |
Resetovací vstup |
Červená |
|
X 2.1 |
IMM |
Napájecí napětí jisticího elektromagnetu, 0 V |
Hnědá |
|
X 2.2 |
OD |
Signalizační výstup polohy dveří |
Bílá |
|
X 2.3 |
OI |
Diagnostický výstup |
Modrá |
|
X 2.4 |
IMP |
Napájecí napětí jisticího elektromagnetu, 24 V DC |
Černá |
|
X 2.5 |
- |
Nezapojeno |
Šedá |

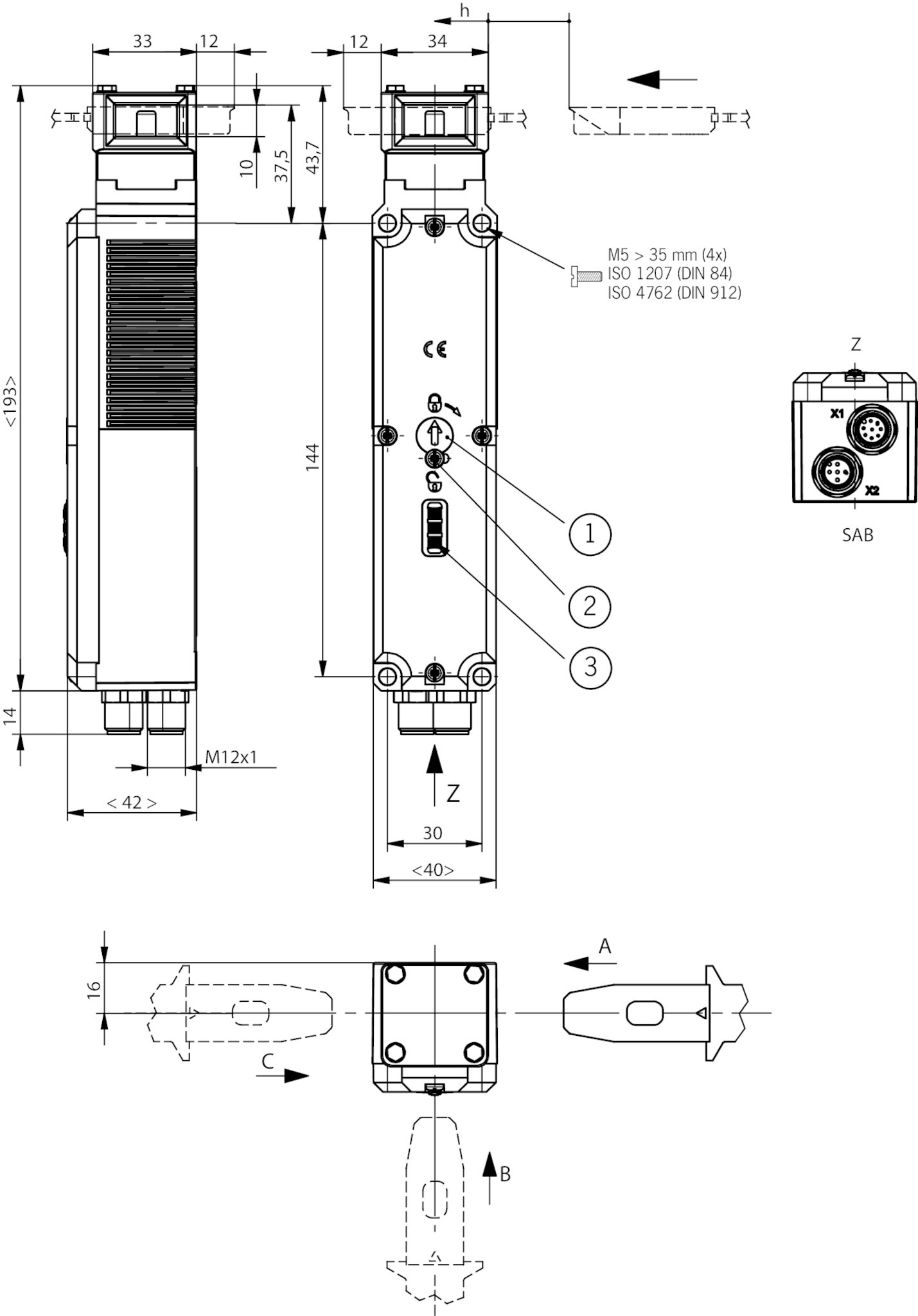

Rozměrový výkres
| 1 | Pomocný odjišťovací prvek |
| 2 | Pojistný šroub |
| 3 | LED diody |

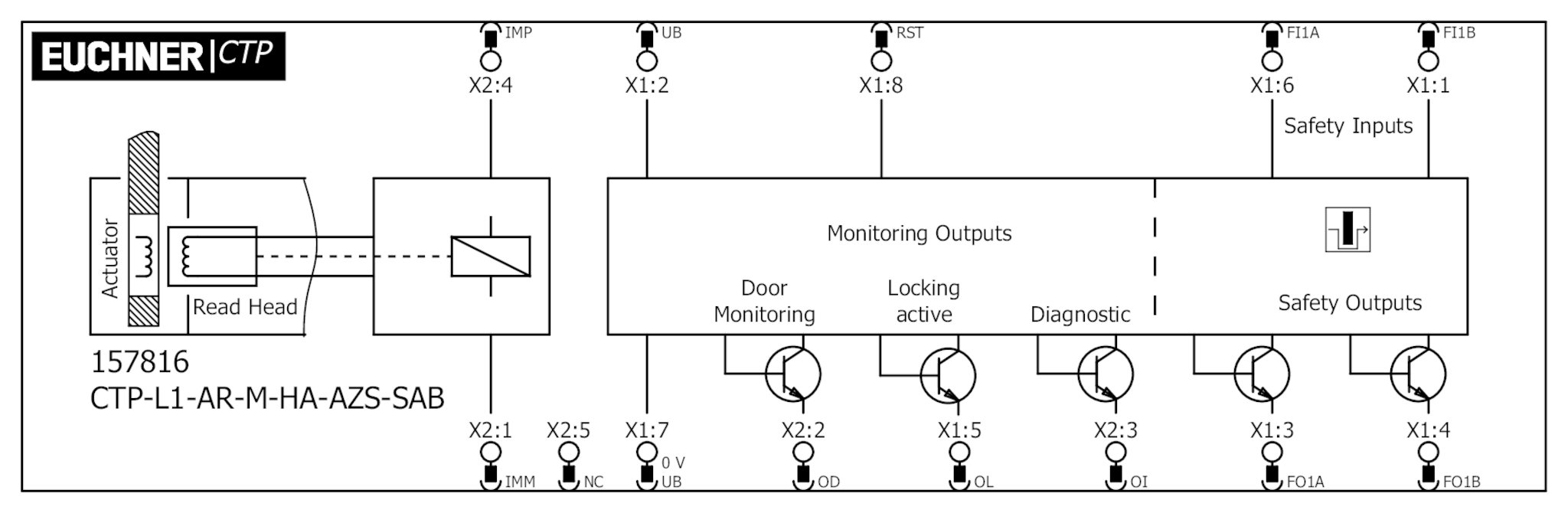

Připojovací schéma
Technické údaje
Atesty
Mechanické hodnoty a okolní prostředí
| Materiál tělesa | |
| Kovový materiál | Ušlechtilá ocel |
| Pouzdro bezpečnostního spínače | Termoplast zesílený skelnými vlákny |
| Hmotnost | |
| Netto | 0,48 kg |
| Povolený rozsah provozních teplot | |
| Při UB = 24 V DC | -20 ... +55 °C |
| Krytí | IP67/IP69/IP69K (Konektor/protikus v sešroubovaném stavu) |
| Odolnost proti vibracím | Dle normy EN IEC 60947-5-3 |
| Mechanická životnost | 1 x 106 |
| Montážní poloha | Libovolná |
| Prodleva do dosažení pohotovostního stavu | 8 s |
| Frekvence spínání | Max.0,5 Hz |
| Způsob připojení | 2 konektory M12, 5- a 8pól. |
| Rychlost nájezdu | Max.20 m/min |
| Princip jištění | Princip klidového proudu |
| Jisticí síla Fmax | 3900 N |
| Jisticí síla FZh | 3000 N (Fzh = Fmax/1,3 v závislosti na používaném aktuátoru) |
| Přidržovací síla | 20 N |
| Vytahovací síla | 20 N |
| Ovládací síla | 10 N |
| Volný chod | 5 mm |
Parametry elektrického připojení
| Interval testovacích impulzů | Min.140 ms |
| Testovací impulzy | Max.1,0 ms (Platí pro zátěž C ≤ 30 nF a R ≤ 20 kΩ) |
| Napájecí napětí DC | |
| UUB | 24 V DC -15% ... 15% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV |
| Odběr proudu | |
| IUB | 40 mA |
| IIMP | 400 mA |
| Kategorie použití podle normy EN 60947-5-2 | |
| DC-13 | 24 V, 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou) |
| Napájecí napětí elektromagnetu DC | |
| UIMP | 24 V DC -15% ... +10% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV |
| Jištění | |
| Externí (napájecí napětí UB) | 0,25 ... 8 A |
| Externí (napájecí napětí elektromagnetu IMP) | 0,5 ... 8 A |
| Návrhové izolační napětí Ui | 50 V |
| Návrhová odolnost proti rázovému napětí Uimp | 0,5 kV |
| Příkon | 6 W |
| Požadavky na elektromagnetickou kompatibilitu | Dle normy EN IEC 60947-5-3 |
| Zatěžovatel elektromagnetu (DZ) | 100 % |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
| Třída ochrany | |
| EN IEC 61140 | III |
| Doba rizika podle normy EN 60947-5-3 | |
| Prodleva u každého přístroje | 5 ms |
| Samostatný přístroj | Max.260 ms |
| Spínané zatížení | |
| Dle UL | 24 V DC, třída 2 (Alternativy viz návod k použití) |
| Bezpečnostní výstupy FO1A/FO1B | |
| Druh výstupu | 2 polovodičové výstupy, PNP, odolné proti zkratu |
| Spínaný proud | |
| Na každém bezpečnostním výstupu FO1A/FO1B | 1 ... 150 mA |
| Výstupní napětí | |
| High U(FO1A) / U(FO1B) | UB-1,5 ... UB V DC |
| Low U(FO1A) / U(FO1B) | 0 ... 1 V DC |
| Zbytkový proud Ir | Max.0,25 mA |
| Doba do zapnutí | Max.400 ms |
| Doba diskrepance | |
| Obou bezpečnostních výstupů | Max.10 ms Dle normy EN IEC 60947-5-3 |
| Signalizační výstup OL | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
| Signalizační výstup OD | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
| Signalizační výstup OI | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
Pracovní oblast
| Opakovatelná přesnost R | |
| Dle EN 60947-5-2 | 10 % |
Různé
| Pro schválení dle UL platí | Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití |
Hodnoty spolehlivosti podle normy EN ISO 13849-1
| Úroveň vlastností | PL e |
| Kategorie | 4 |
| PFHD | 4,1× 10 -9 |
| Doba provozu | 20 y |
