Bezpečnostní spínač s kódovaným transpondérem CTP-AR, M23, 2 tlačítka (extended)
- Bezpečnostní spínače s jištěním ochranného krytu a integrovanou vyhodnocovací elektronikou
- Až 20 sériově řazených spínačů
- Monitorování příčného zkratu
- Dva bezpečnostní výstupy (polovodičové)
- Do kategorie 4 / úrovně vlastností PL „e“ dle normy EN ISO 13849-1
- 2 tlačítka (prosvětlená)
- S konektorem M23
- Unicode
- Signalizační výstup polohy dveří
- Směr nájezdu A, B a C (stav při dodání)
Popis
Vyhodnocování typu Unicode
Každý aktuátor je unikátní. Spínač detekuje pouze naučené aktuátory. Je možné naučit další aktuátory. Jednotka rozpozná vždy pouze aktuátor, který byl naučen jako poslední.
Způsob jištění ochranného krytu
| CTP‑L1 | Jištění ochranného krytu aktivováno silou pružiny a odjišťováno zapnutím energie (princip klidového proudu). |
Sada barevných clonek
Barvu tlačítek můžete sami zvolit pomocí přiložené sady barevných clonek (5 barev). Obj. č.: 120344 (viz příslušenství)
Obsazení konektoru
Konektor (pohled na zásuvnou stranu) |
Kontakt |
Označení |
Funkce |
Barva žíly připojovacího kabelu |
|---|---|---|---|---|
|
1 |
IMP |
Napájecí napětí jisticího elektromagnetu, 24 V DC |
Fialová |
2 |
FI1A |
Uvolňovací vstup kanálu 1 |
Červená |
|
3 |
FI1B |
Uvolňovací vstup kanálu 2 |
Šedá |
|
4 |
FO1A |
Bezpečnostní výstup kanálu 1 |
Červená/modrá |
|
5 |
FO1B |
Bezpečnostní výstup kanálu 2 |
Zelená |
|
6 |
UB |
Napájecí napětí elektroniky AR, ovládací a indikační prvky 24 V DC |
Modrá |
|
7 |
RST |
Resetovací vstup |
Šedá/růžová |
|
8 |
OD |
Signalizační výstup polohy dveří |
Zelená/bílá |
|
9 |
OI |
Diagnostický výstup |
Žlutá/bílá |
|
10 |
OL |
Signalizační výstup jištění ochranného krytu |
Šedá/bílá |
|
11 |
- |
Neobsazeno |
Černá |
|
12 |
FE |
Funkční uzemnění (musí být připojeno za účelem dodržení požadavků na elektromagnetickou kompatibilitu) |
Zelená/žlutá |
|
13 |
IMM |
Napájecí napětí jisticího elektromagnetu, 0 V |
Růžová |
|
14 |
- |
Neobsazeno |
Hnědá/šedá |
|
15 |
S2 |
Tlačítko 2 (prosvětlené) |
Hnědá/žlutá |
|
16 |
H2 |
LED 2 |
Hnědá/zelená |
|
17 |
S3 |
Tlačítko 3 (prosvětlené) |
Bílá |
|
18 |
H3 |
LED 3 |
Žlutá |
|
19 |
0 V UB |
Napájecí napětí elektroniky AR, ovládací a indikační prvky 0 V |
Hnědá |
Rozměrový výkres
| 1 | LED diody |
| 2 | Pomocný odjišťovací prvek |
| 3 | Tlačítko (prosvětlené) |
| 4 | Tlačítko (prosvětlené) |

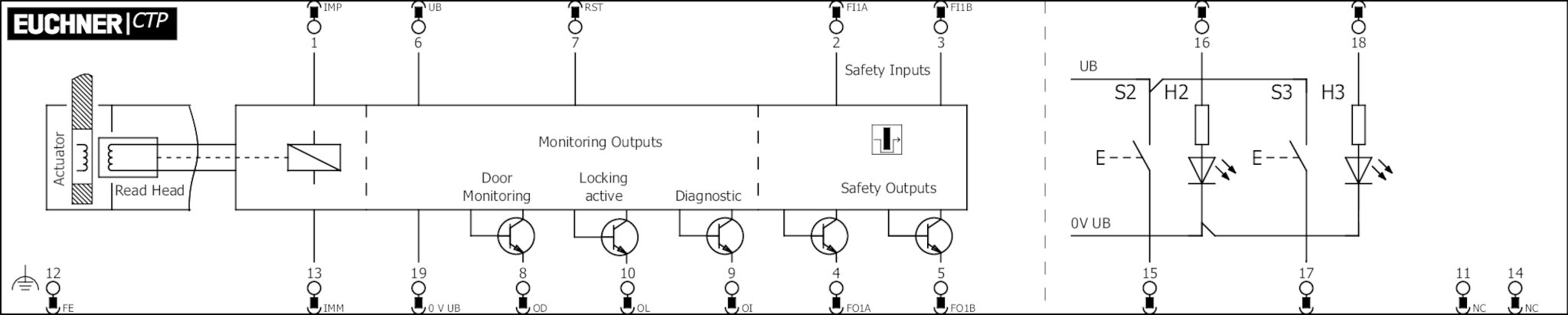

Připojovací schéma
Technické údaje
Atesty
Mechanické hodnoty a okolní prostředí
| Odolnost proti nárazům a vibracím | Dle normy EN 60947-5-3 |
| Materiál tělesa | |
| Kryt hlavy spínače | Zinkový tlakový odlitek |
| Pouzdro bezpečnostního spínače | Termoplast zesílený skelnými vlákny |
| Hmotnost | |
| Netto | 0,5 kg |
| Povolený rozsah provozních teplot | |
| Při UB = 24 V DC | -20 ... +55 °C |
| Krytí | IP65 (Konektor/protikus v sešroubovaném stavu) |
| Mechanická životnost | 1 x 106 |
| Montážní poloha | Libovolná |
| Prodleva do dosažení pohotovostního stavu | 8 s |
| Frekvence spínání | Max.0,5 Hz |
| Způsob připojení | 1 konektor M23, 19pól., RC18 |
| Rychlost nájezdu | Max.20 m/min |
| Princip jištění | Princip klidového proudu |
| Jisticí síla Fmax. | 3900 N |
| Jisticí síla FZh | 3000 N (Fzh = Fmax/1,3 v závislosti na používaném aktuátoru) |
| Přidržovací síla | 20 N |
| Vytahovací síla | 20 N |
| Ovládací síla | 10 N |
| Volný chod | 5 mm |
Parametry elektrického připojení
| Prodloužení doby rizika podle normy EN 60947-5-3 pro každý přístroj | Max.5 ms |
| Interval testovacích impulzů | Min.140 ms |
| Testovací impulzy | Max.1,0 ms (Platí pro zátěž C ≤ 30 nF a R ≤ 20 kΩ) |
| Napájecí napětí DC | |
| UUB | 24 V DC -15% ... 15% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV |
| Odběr proudu | |
| IUB | 40 mA |
| IIMP | 400 mA |
| Kategorie použití podle normy EN 60947-5-2 | |
| DC-13 | 24 V, 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou) |
| Napájecí napětí elektromagnetu DC | |
| UIMP | 24 V DC -15% ... +10% Zabezpečeno proti přepólování, regulováno, zbytkové zvlnění < 5 %, PELV |
| Jištění | |
| Externí (napájecí napětí UB) | 0,25 ... 8 A |
| Externí (napájecí napětí elektromagnetu IMP) | 0,5 ... 8 A |
| Návrhové izolační napětí Ui | 50 V |
| Návrhová odolnost proti rázovému napětí Uimp | 0,5 kV |
| Příkon | 6 W |
| Požadavky na elektromagnetickou kompatibilitu | Dle normy EN IEC 60947-5-3 |
| Zatěžovatel elektromagnetu (DZ) | 100 % |
| Stupeň znečištění (externí, podle EN 60947-1) | 3 |
| Třída ochrany | |
| EN IEC 61140 | III |
| Doba rizika podle normy EN 60947-5-3 | |
| Samostatný přístroj | Max.260 ms |
| Spínané zatížení | |
| Dle UL | 24 V DC, třída 2 (Alternativy viz návod k použití) |
| Signalizační výstup OI | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
| Ovládací a indikační prvky | |
| Napájecí napětí | UB V |
| Provozní proud | 1 ... 50 mA |
| Napájení | |
| LED | 24 V |
| Odběr proudu | |
| LED | 10 mA |
| Signalizační výstup OL | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
| Bezpečnostní výstupy FO1A/FO1B | |
| Druh výstupu | 2 polovodičové výstupy, PNP, odolné proti zkratu |
| Spínaný proud | |
| Na každém bezpečnostním výstupu FO1A/FO1B | 1 ... 150 mA |
| Výstupní napětí | |
| High U(FO1A) / U(FO1B) | UB-1,5 ... UB V DC |
| Low U(FO1A) / U(FO1B) | 0 ... 1 V DC |
| Zbytkový proud Ir | Max.0,25 mA |
| Doba do zapnutí | Max.400 ms |
| Doba diskrepance | |
| Obou bezpečnostních výstupů | Max.10 ms Dle normy EN IEC 60947-5-3 |
| Signalizační výstup OD | |
| Druh výstupu | PNP, odolné proti zkratu |
| Spínaný proud | 1 ... 50 mA |
| Výstupní napětí | 0,8xUB ... UB V DC |
Pracovní oblast
| Opakovatelná přesnost R | |
| Dle EN 60947-5-2 | 10 % |
Ovládací a indikační prvky
| Poloha 2 | |
| Provedení | Prosvětlené tlačítko |
| Vkládací štítek | |
| Zvláštnosti | |
| Barva | |
| Spínací jednotka | 1 spínací kontakt |
| Poloha 3 | |
| Provedení | Prosvětlené tlačítko |
| Vkládací štítek | |
| Zvláštnosti | |
| Barva | |
| Spínací jednotka | 1 spínací kontakt |
Různé
| Dodatečná charakteristika | Vč. sady clonek, id. č. 120344 |
| Pro schválení dle UL platí | Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití |
Hodnoty spolehlivosti podle normy EN ISO 13849-1
| Úroveň vlastností | PL e |
| Kategorie | 4 |
| PFHD | 4,1× 10 -9 |
| Doba provozu | 20 y |
