Modul vnější kliky MGB2-H... (dveřní koule, s automatickým zajišťovacím mechanismem, dveře se závěsy napravo)
- Inteligentní jazýček závory
- Výklopný zajišťovací mechanismus
- Druhý, samočinně vysouvaný zajišťovací mechanismus
- Dveřní koule
- Nastavitelný dveřní doraz, nastavení z výroby: vpravo
Popis
Jazýček závory
Transpondér spolehlivě rozpozná, pokud se jazýček závory zasune do vyhodnocovacího modulu.
Zajišťovací mechanismus (samočinně vysouvaný a výklopný)
S výklopným zajišťovacím mechanismem lze při čištění a provádění servisu stroje jazýček závory zajistit maximálně třemi zámky. Tím se v zajištěném stavu znemožňuje použití kliky. Pro další tři zámky je dále možné použít volitelný zajišťovací mechanismus, který se automaticky vysouvá při použití kliky.
Dveřní koule
Systém MGB2 disponuje odolnou dveřní koulí, kterou lze otáčet v krocích po 90 stupních – přesně dle požadavků konkrétní montážní situace. Směr ovládání lze velice snadno změnit tak, aby odpovídal dveřím se závěsy nalevo nebo napravo.
Dveřní klika
Alternativně k dveřní kouli může být modul vnější kliky vybaven také dveřní klikou nebo ho lze dveřní klikou dovybavit.

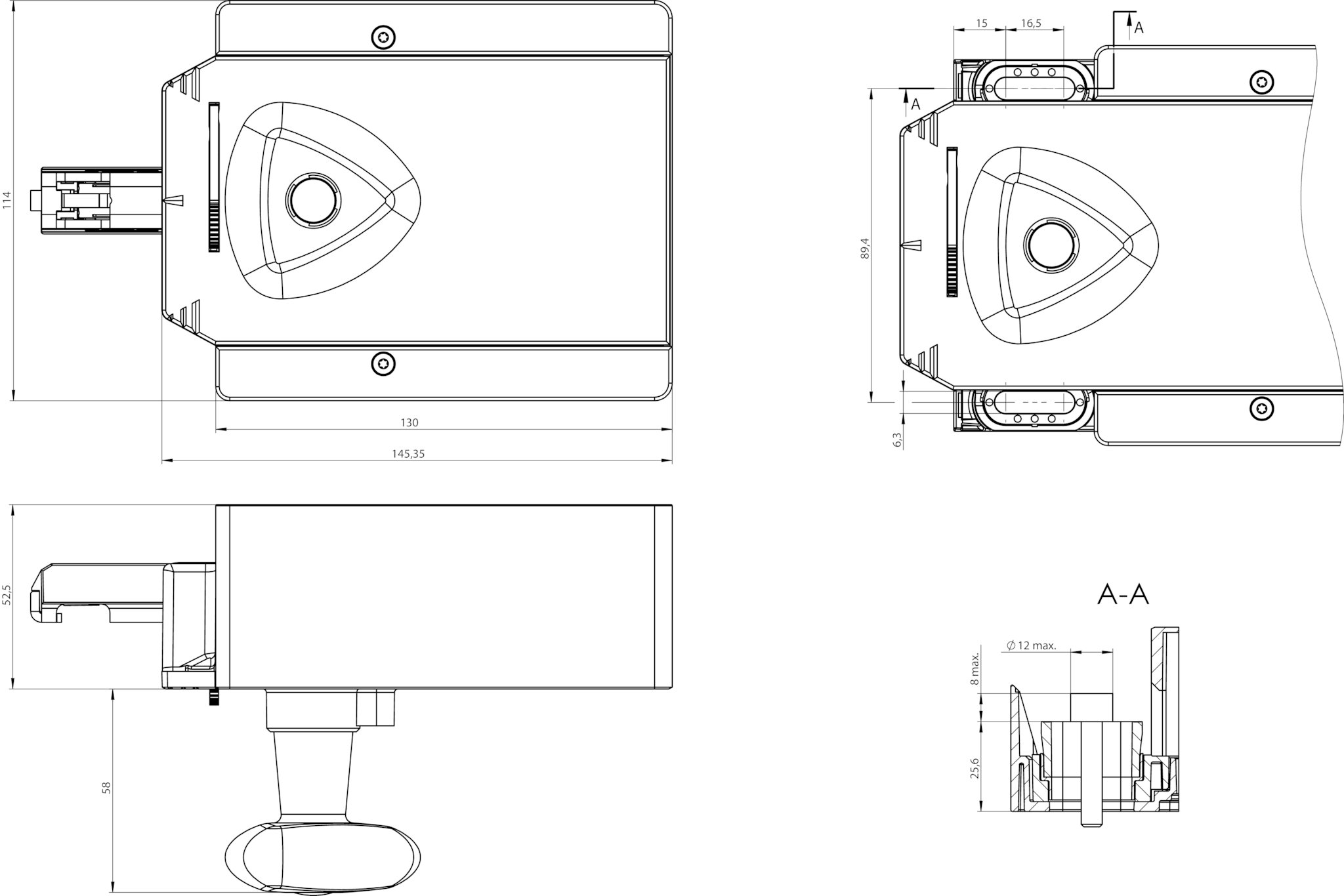

Rozměrový výkres
Technické údaje
Atesty
Mechanické hodnoty a okolní prostředí
| Materiál tělesa | |
| Pouzdro | Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný, nerezová ocel |
| Hmotnost | |
| Netto | 1,1 kg |
| Povolený rozsah provozních teplot | -25 ... 55 °C |
| Krytí | IP65 |
| Montážní poloha | Dveřní závěs DIN pravý |
Různé
| Dodatečná charakteristika | |
| S automatickým zajišťovacím mechanismem | |
| s koulí | |
| Číslo verze výrobku | V1.0.0 |
